3DセンサーGocatorは光切断センサーだけで30機種を超える豊富なラインナップを揃えています。特に広視野モデルは他社には見られない性能と多様な選択肢を提供しており、用途に応じて最適な機種が選択できます。本号ではGocatorが得意とする広視野シリーズ5機種を特徴ごとに比較した結果をご紹介します。
また、広視野シリーズが多数導入されている鉄鋼製造業界でのアプリケーション事例集を用意しました。鉄鋼業界のみならず、建材や各種材料の製造工程など大きな対象物の検査・計測における自動化のヒントになるはずです。是非ダウンロードしてチェックしてください。

3DセンサーGocator 鉄鋼検査/計測 アプリケーション 資料ダウンロード

Gocatorが得意とする広視野モデルを比較検証

最大視野幅800mmを超える広視野モデル5機種での性能を比較評価しました。広視野モデルの中でも精度、視野、撮像距離などそれぞれ特徴があります。

表面ノイズを抑えて高い解像力【Gocator2670】

視野範囲が近いGocator2670と2375でウレタンパネル上のキズを撮影しました。
1ラインのポイント数4192ピクセルのGocator2670は、最大視野幅817mmでもX解像度0.2mmで撮像できます。ウレタンパネル表面は僅かに透過するため赤色レーザーでは凹凸が見られますが、青色レーザーのGocator2670ではフラットな表面で、幅2mmのキズも鮮明に捉えられています。

最大視野幅2mでもこのきれいさ【Gocator2690】

Gocator2690、2490はどちらも最大視野幅2mをスキャンできる超広視野モデルです。Gocator2690の視野幅2mにおけるX解像度は0.55mmで数mm程の凹凸差なら容易に捉えることができます。視野と解像度の両方が必要な場合に活躍するセンサーです。

最大WD 2m コストパフォーマンスも高い【Gocator2375】

スタンダードモデルGocator2300シリーズの中でも2375は長い撮像距離が特徴で、2380は広視野を特徴としています。Gocator2375はセンサーから対象物までの距離を2m確保することができ、対象物に近づくことができないようなケースでも離れた位置から3次元形状をスキャンできます。Gocator2300シリーズはコストパフォーマンスが高いのも特徴です。

鉄鋼製造の様々な工程で活躍する3Dセンサー

広視野機種を得意とするGocatorは対象物サイズの大きい鉄鋼業界で広く活躍しています。
視野の広さの他にも長い撮像距離や青色レーザーなど様々な特徴が鉄鋼製造工程の自動化を可能としています。

青色レーザーで赤熱するスラブの寸法計測

高温の炉で溶けた鋼を一定サイズの塊に成形し「スラブ」を生成します。3Dセンサーで連続的にスラブの幅や断面積を計測し、規定の体積毎に自動カットすることで歩留まりを向上させます。
まだ固まり切っていないため、赤熱し発光している状態ですが、青色レーザーのGocatorでスキャンすることできれいに形状を捉えることができます。温度も数千度あり機器を近づけることができないため、離れた距離から撮影する必要があります。撮像距離1.5mを確保できるGocator2670で高温の熱間材の形状を測定します。

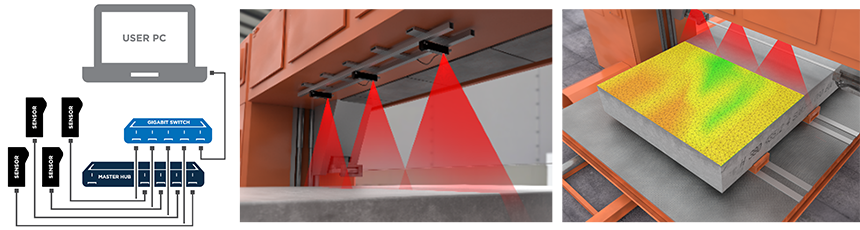

複数センサーを組み合わせて巨大なビル用建材の加工位置決め

ビル用建材では幅5m以上、長さ10m以上の対象物も計測・検査する必要があります。大物の寸法計測は従来人手で時間をかけて行う他ありませんでした。
Gocatorには視野幅2mの機種も用意されていますが、さらに複数台を組み合わせることで大型建材の寸法計測も自動化を可能にします。複数センサーの位置関係をワンクリックでキャリブレーションできるバディシステム機能を使用することで容易に合成が可能です。

PCレスで板材の寸法計測・判定までセンサー内で完結

Gocatorはコントローラ機能を内蔵しており、センサー本体内で各種寸法計測、OK/NG判定まで行い、外部機器に直接結果出力が可能です。
鋼板から切り出された大型板材の厚さや対角線長さを計測し、計測結果をEtherNet/IPでPLCへ出力します。
Gocatorは防塵防水規格IP67に対応しており、汎用PCよりも環境耐性に優れています。また2Dカメラと比較して外乱光の影響を受けにくく鉄鋼製造の現場でも広く活躍しています。

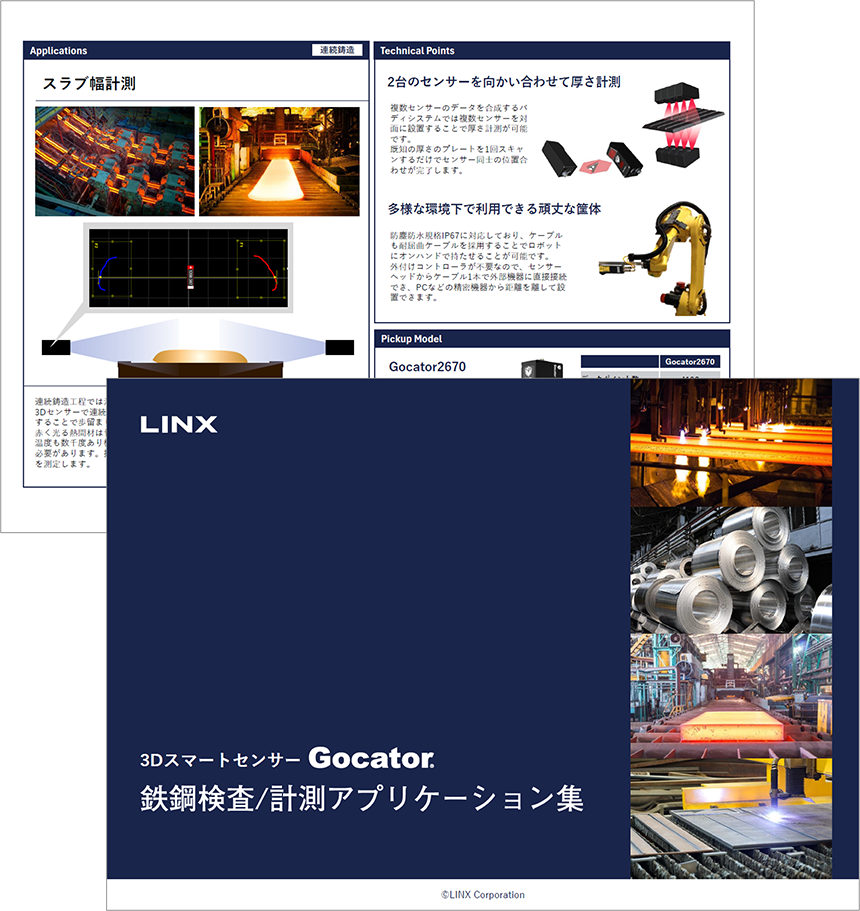

続きは「鉄鋼検査/計測 アプリケーション集」をチェック！

鉄鋼業界の導入アプリケーション事例集を用意しました。鉄鋼以外にも建材など大型の対象物の計測・検査に適用できる自動化のポイントが掲載されています。是非ダウンロードしてチェックしてください。
本号で紹介した事例以外にも、圧延した薄板のうねり計測、円筒型棒鋼の断面形状計測などスマート3DセンサーGocatorを活用した様々な適用事例を導入ポイントと併せて紹介しています。
下記リンクボタンよりダウンロードできる「鉄鋼検査/計測アプリケーション集」をご覧ください。

3DセンサーGocator 鉄鋼検査/計測 アプリケーション 資料ダウンロード

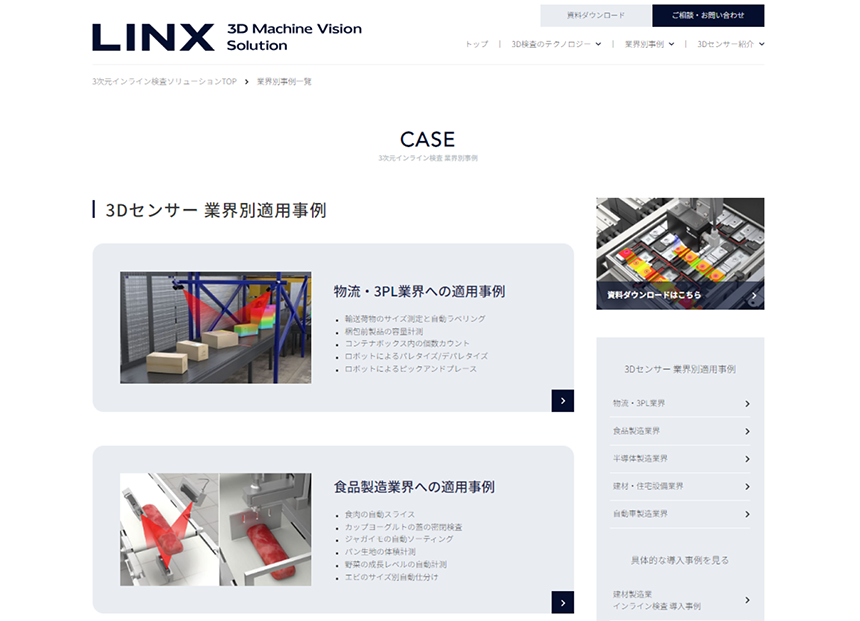

LINX の 3DソリューションサイトではGocatorをはじめとする3Dセンサー製品の適用事例を紹介しています。
建材・住宅設備業界や食品製造業界など様々な業界でGocatorが利用されています。

3Dセンサー 業界別適用事例

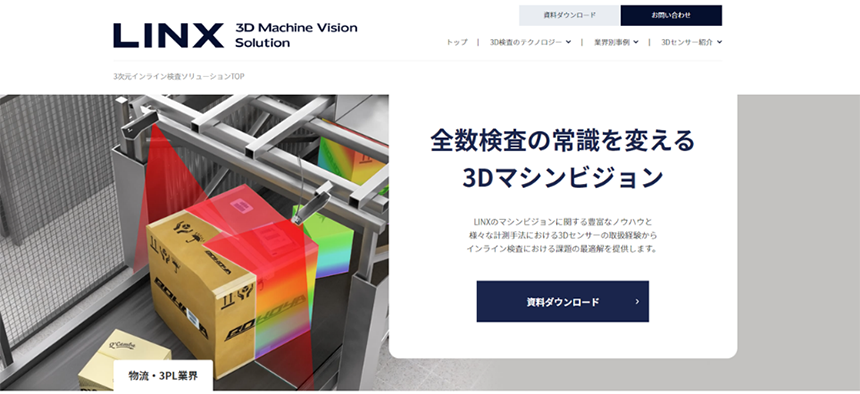

3Dマシンビジョン ならリンクスへ
