iRAYPLEのコードリーダは、最先端のAI技術を搭載した高性能な読み取りを低コストで提供できる点が最大の特徴です。加えて、豊富なラインナップも魅力の一つとなっており、常に新製品をリリースする高い技術力を誇ります。

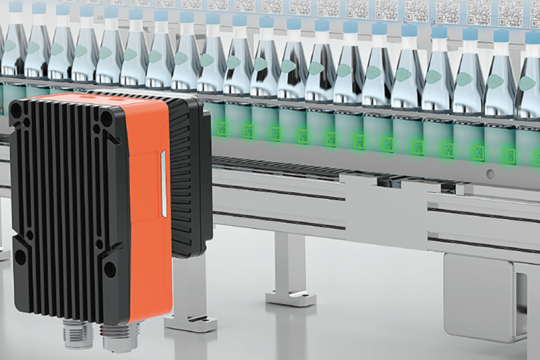

今回は、iRAYPLEコードリーダのハイエンドモデルR7000シリーズの特長と活用事例をご紹介します。ハイエンドモデルでありながら、価格は他社同等製品の半額以下でご提案可能です。

過去のiRAYPLEコードリーダの特集はこちら
「iRAYPLE」固定式コードリーダ 機能特集！豊富な機能の活用で物流・生産工程を改善
「iRAYPLE」固定式コードリーダ AI機能の実力
「iRAYPLE」固定式コードリーダ 便利な機能特集
「iRAYPLE」固定式コードリーダ もしお使いのコードリーダが半額になったら?
さらに低価格で性能アップ！【新製品】 iRAYPLEコードリーダ R3000『エコ』＆『プロ』シリーズ

R7000シリーズの特徴

iRAYPLEコードリーダーには要求される視野や解像度に応じて、大きく4つの製品シリーズが用意されています。R3000シリーズからR5000シリーズまでは、照明・レンズが一体型となっており、決まった視野/WDの範囲ですぐに使用できる利便性重視のモデルです。一方、R7000シリーズは異なるコンセプトを持っています。

iRAYPLEコードリーダ製品ラインナップ

R7000シリーズは、Cマウントがきってあるのみのカメラタイプとなっており、レンズや照明を用途に応じて最適なものを選択できます。搭載センサの解像度は20Mと25Mの2タイプがあり、市場で最も解像度の高いコードリーダです。
この高い解像度により、1m以上離れた距離から1m四方以上の範囲内の小さなコードを一度に読み取ることが可能です。物流ラインで高速に流れるコンベヤ上の段ボールに貼付されたコードの読み取りなどに最適です。

R7000シリーズラインナップ

レンズ・照明を自由にカスタム

iRAYPLEはコードリーダに適したレンズや照明も取り揃えています。25Mピクセルの高解像度センサの性能を最大限に活かすためには、それに見合った解像力を持つレンズが必要です。iRAYPLEのMT-Xシリーズは25M / 1.1インチ対応のCマウントレンズで、優れた解像力とコスト面での優位性を両立しています。
焦点距離のラインナップも充実しており、用途に応じて最適なレンズを選択できます。さらに、広範囲を明るく照らすストロボ照明も用意しており、iRAYPLEコードリーダとのトリガー共有も容易に設定できるよう設計されています。

Cマウントレンズ　MT-Xシリーズ

R7000用 ストロボ照明

下図はR7250（25Mモデル）において、焦点距離が12mm、16mm、25mm のレンズを選定した際の、それぞれの距離での視野と画素分解能を示した図です。例えば f=16mmのレンズでは、2m離れた距離において、1.6m角の広範囲に対して、0.32mm/pixの画素分解能を確保することができます。例えば2Dコードの読み取りを考えた場合、1つのセルに対して3ピクセル程の分解能が確保できれば十分なので、1セルあたり1㎜程度の2Dコードを2mの距離から安定して読み取ることが可能です。

R7250：視野-WD-分解能

R7000シリーズの活用事例：積荷の帳票一括読取

R7000シリーズの代表的な用途の一つが、積荷の帳票の一括読取です。従来は、下の写真のように、ラックやパレットに積まれた荷物に対して、作業者がハンディタイプのコードリーダで一つずつ読み取る方式が一般的でした。しかし、こういった作業を自動化することで省人化を図る傾向が高まっています。

このような用途では、広い視野を一括で読み取れることが重要であり、R7000シリーズの特長に完璧にマッチします。通常は複数台のコードリーダを並べる必要があり、コスト面が大きな課題となりますが、R7000シリーズであれば、1台で必要な視野をカバーでき、そのコストも市場価格に比べて破格です。
同性能帯（解像度は市場最高レベルで性能は上位に位置する）のコードリーダの市場価格が数100万円クラスであるのに対し、R7000シリーズはレンズ/照明を含めても50～70万円程度と、単体でも半額以下のコストを実現しています。

下図はR7250（25Mモデル）にf=16mmのレンズを用いた際の構成イメージです。積荷から1700mm離れた位置にコードリーダが設置されており、視野は1400㎜角程度をカバーしています。1700mm離れた位置から2cm角程度の2Dコードを一括で確実に読み取ることができています。

視野1400mm角のコードを一括読取り

R7250 + f16mmレンズの構成時
・WD：1700㎜
・視野：1400×1400㎜
・画素分解能：0.27㎜/pix
・安定して読み取り可能な2Dコードのセルサイズ：0.8×0.8㎜

固定式コードリーダならリンクスへ

iRAYPLE Rシリーズは、高性能と低コストを両立させた革新的なコードリーダです。固定式コードリーダについてご興味のある方、コストダウン用途等で他社からのリプレイスをご検討の方は是非リンクスまでお問い合わせください。
デモ機の貸し出し、サンプルワークをお借りしての性能評価も承っております。ご希望の方は下記よりお申込み、お問い合わせください。
