スマート3DセンサーGocatorの新製品『Gocator2610/2618』がリリースされました。
シリーズ史上最も高分解能となるX解像度2.5μmを実現した超高精度光切断プロファイルセンサーです。
一体型光切断センサーとしては世界最高レベルの解像度（約4200 ポイント/プロファイル）をもつGocator2600シリーズで、視野を確保しつつ数μmレベルの高精度計測が可能です。本号ではGocator2610/2618の最新情報を紹介します。
 | Gocator 2610 / 2618 データシートダウンロード |
新製品 超高精度3Dセンサー『Gocator2610/2618』
|  |
Gocator2610
Gocator2610は、視野幅10mmを確保しながら光切断センサーとしては最も高分解能なX解像度2.5μmを実現しました。
テレセントリックレンズ光学系を採用することでX軸方向の死角がなくなり、レーザーの散乱を最小限に抑えられるため、反射率の高い素材の表面も高精細かつ高速にスキャンします。正反射光を捉えることで透明な素材も撮影可能です。
Gocator2618
Gocator2618は、高精度と広視野を両立する適用範囲の広いセンサーです。これまで高精度計測の定番となっていたGocator2510の性能を視野・精度の両面で凌駕します。
Gocator2510のコンパクトかつ軽量な筐体はそのままに、クリアランス距離44.5mmとセンサーと対象物の距離を確保できるため、多関節ロボットに取り付けた自動計測にも適用できます。
Gocator 2618 と 2510 の比較
他のGocatorシリーズ同様、内蔵の計測ツールを備えており、センサー本体のみで3Dスキャン、計測、入出力制御が可能です。
Gocator 2610/2618 適用事例
透明接着剤の塗布検査
テレセントリックレンズを採用したGocator2610は透明な対象物も鮮明に捉えることができます。
微量の透明接着剤を正確に計測することで、高い品質レベルが要求される電気製品の検査に利用可能です。
Gocator内蔵の計測ツール「トラックツール」を利用することで、連続的に塗布された接着剤の断面幅・高さ・断面積を計測し、センサー内で良/不良を判定します。

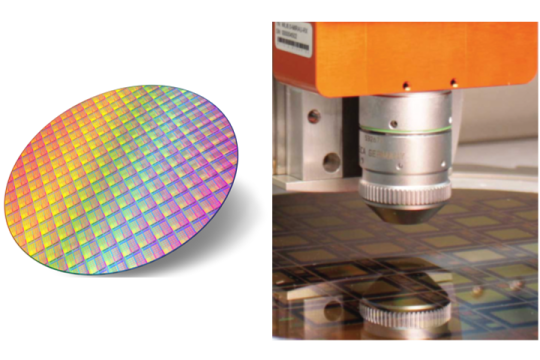

半導体パッケージ BGA検査
X解像度2.5μmのGocator2610では直径数十μmのBGAもきれいに捉えることができます。
ボールバンプの過不足やばらつき、基板の反りを非接触で高速高精度に計測します。

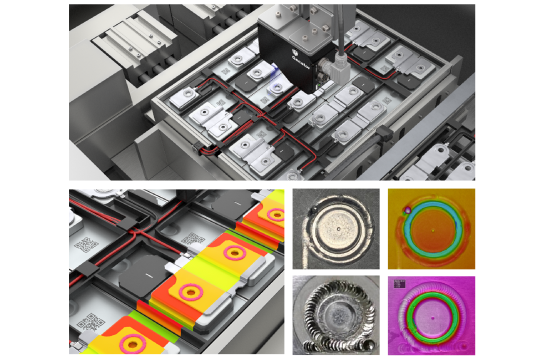

EVバッテリー 溶接前バッテリーセルの段差すき間計測
X解像度5μmで最大視野幅23mmを確保できるGocator2618ではEVバッテリーなど様々な工業製品の計測に広く適用できます。
溶接前バッテリーセルのケースと蓋のすき間をスキャンし、内蔵の計測ツール「パネルツール」ですき間幅や段差を計測します。マウスクリックで簡単に操作できるユーザーインターフェースにより、高度な検査処理をプログラミングレスで開発可能です。
最新機種 Gocator 2610/2618 のスペックを今すぐチェック！
最新機種Gocator2610/2618の詳細スペックが確認できる製品データシートを、WEBサイトの公開に先立って用意しました。下記リンクボタンよりダウンロードしてください。
| | Gocator 2610 / 2618 データシートダウンロード |
3Dマシンビジョン ならリンクスへ
3Dマシンビジョンサイトでは本号のような、生産ラインの検査自動化における課題を3Dマシンビジョンで解決する「3次元インライン検査」の最新情報を紹介しています。
自動車製造業界、食品製造業界、半導体業界など3Dセンサーの業界別適用事例もご覧いただけます。
サンプルワークをお借りしての計測評価やデモ機のお貸出しも随時承っております。
計測評価では、計測精度・視野・速度・コストの観点からどの計測手法・機種が最適かを実際に計測してご提案します。Gocatorはデモ機のお貸出しにも対応しています。
