【無料公開】GoPxLの実力を体感できる『Gocatorトライアルキット』登場！

3次元スマートセンサー Gocator の新世代ソフトウェア『GoPxL』を、実際に操作しながら学べる無料の「Gocatorトライアルキット」を公開しました。
Gocatorは形状取得だけではなく、多彩な画像処理機能を搭載している3Dスマートセンサーで、製造業をはじめとするさまざまな現場での品質検査や工程管理に幅広く利用されています。
本号では、その画像処理機能の真価を最短距離で体感できる実践的な習得キット『Gocatorトライアルキット』をご紹介します。既にGocatorを利用中の方も、これから検討される方も、是非ダウンロードしてお試しください。

Gocatorの新世代ソフトウェア『GoPxL』

Gocatorは、単に3次元データを取得するだけのセンサーではありません。取得した断面プロファイルや高さ画像に対し、リアルタイムで画像処理・寸法計測を行える「3次元スマートセンサー」です。
専用ソフトウェア『GoPxL』は、 LINX Express Vol.584、Vol.588 でも紹介しているとおり、100種類以上の計測ツールが用意されており、寸法測定から平面補正や各種フィルタリングなど高度な画像処理まで行うことができます。プログラミング不要で、マウス操作中心の直感的な設定だけで高度な検査アルゴリズムを作成できます。

実践形式で学べる『Gocatorトライアルキット』

「触れる」ことが、理解への最短ルート

GoPxLを最短距離で理解するには、実際に操作していただくのが最も効果的です。
今回公開した「Gocatorトライアルキット」では、単なるソフトウェア配布だけでなく、学習用コンテンツを含めてパッケージ化しています。

Gocatorトライアルキット
お申込み

はじめての方にも、熟練のユーザー様にも

「Gocator トライアルキット」は、あらゆるフェーズの方に新しい発見を提供します。

• 導入をご検討中の方
  「3次元ならここまでできるのか」「ここまで簡単に構築できるのか」という、Gocatorの使いやすさを実際に体感できます。
• 既にGocatorをご活用中の方
  既存処理の簡略化や、新機能による検査精度向上といった、現場の課題を打破するヒントが得られます。
• 従来ソフトウェア『Classic』版をご利用中の方
  前号(Vol.588)でご紹介したように、新機能が追加されたGoPxLの操作性や拡張性を、ぜひこの機会にお試しください。

『Gocator トライアルキット』の一部をご紹介

Gocatorトライアルキット応用問題の一部をご紹介します。　

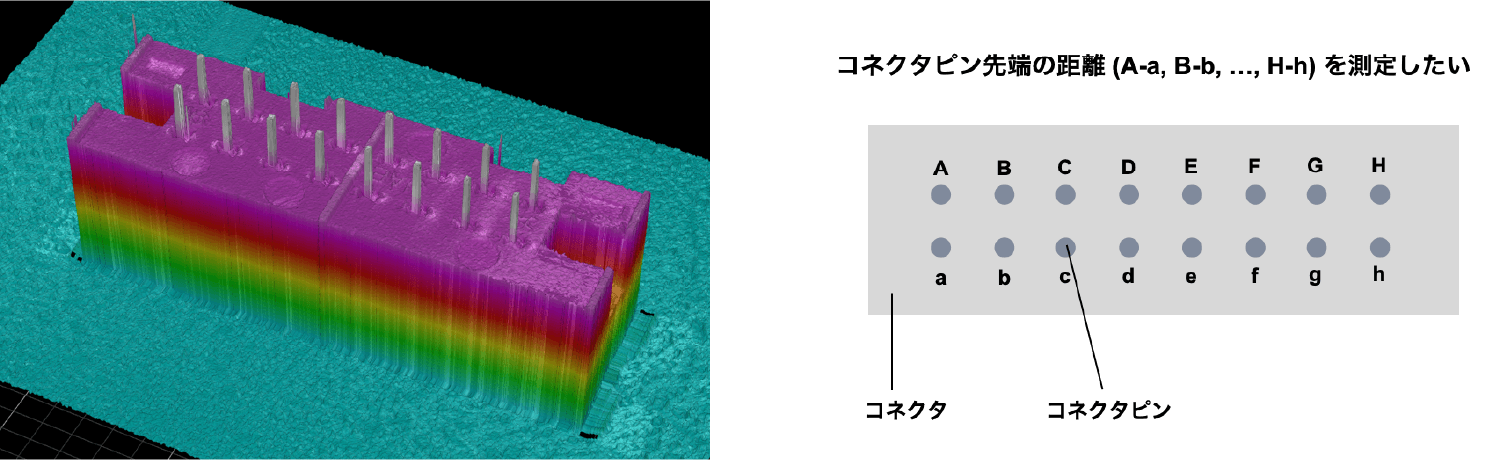

例えば、16本のコネクタピンに対して、対になる8組の距離を計測したい場合。1対ずつの計測ツールを8セット作成しても良いですが、GoPxLではよりスマートに計測することが可能です。

ここでは、GoPxLのパワフルな新機能「配列」を活用しています。

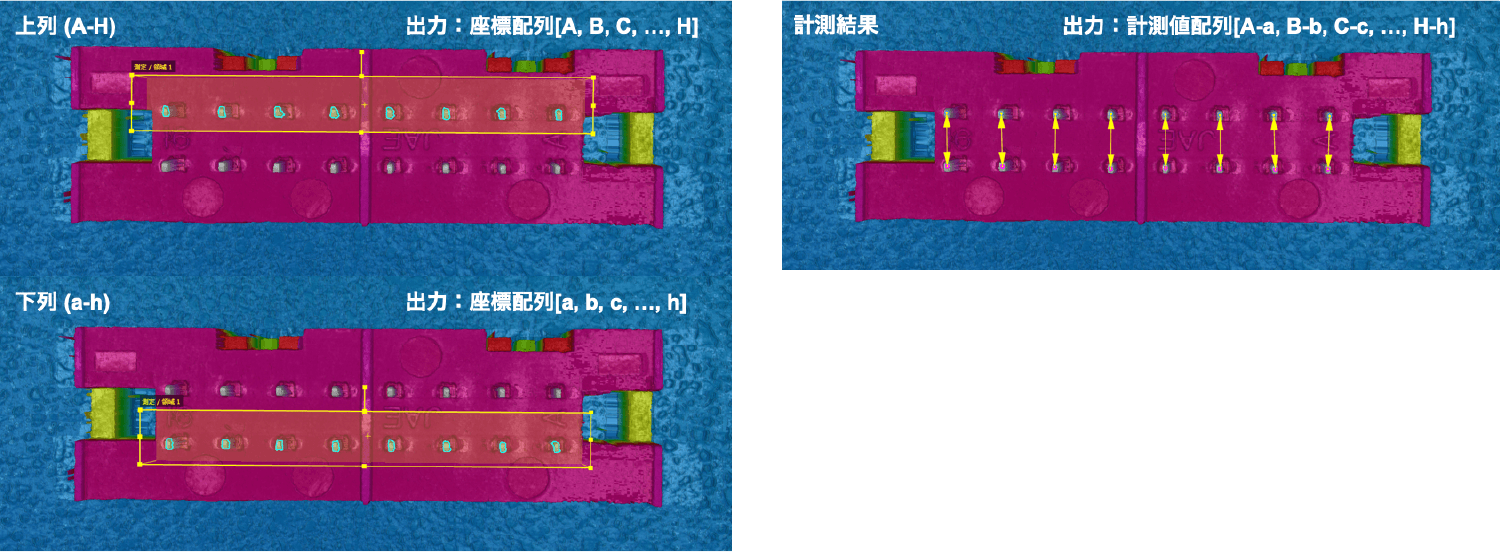

上列(A-H)と下列(a-h)それぞれでブロブツールを適用し、ピン先端の座標値を「配列」形式で保持します。そして配列同士で距離計算を行うと、8対のピンを一括計測できます。この処理はピンの数が増えても変わりません。ツールがシンプルになることでメンテナンス性も向上します。

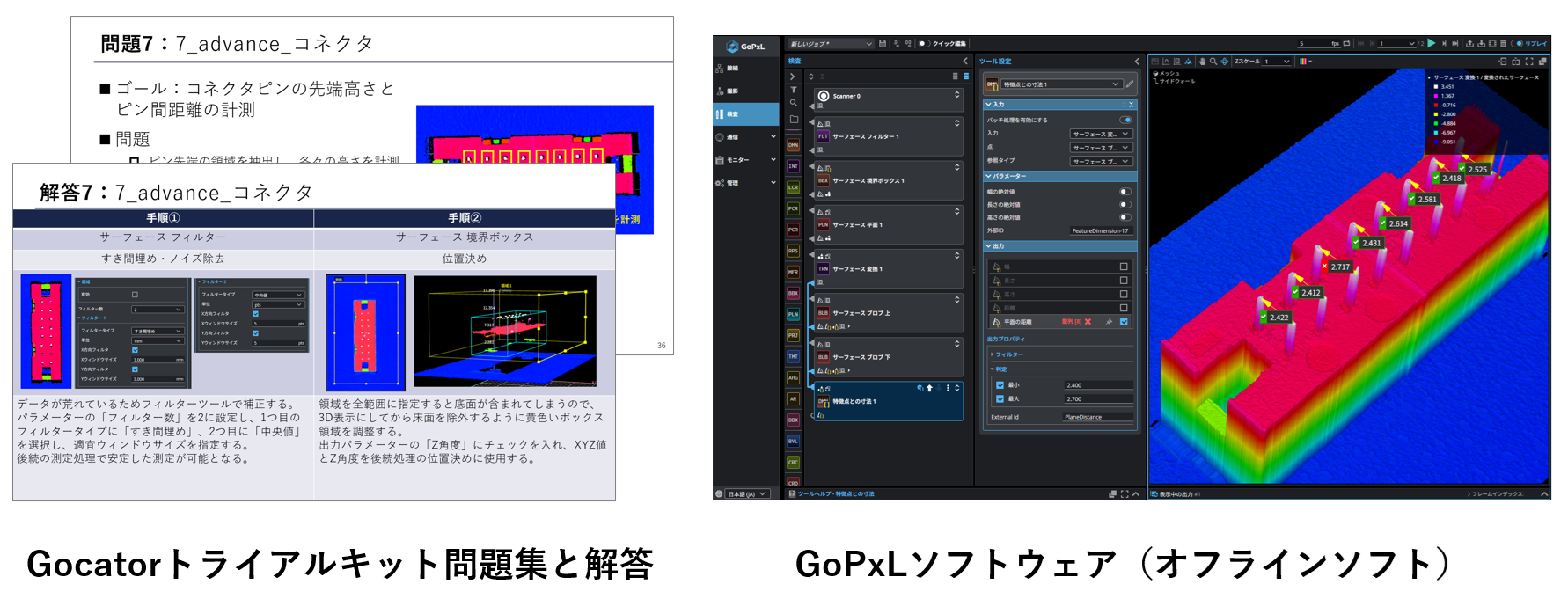

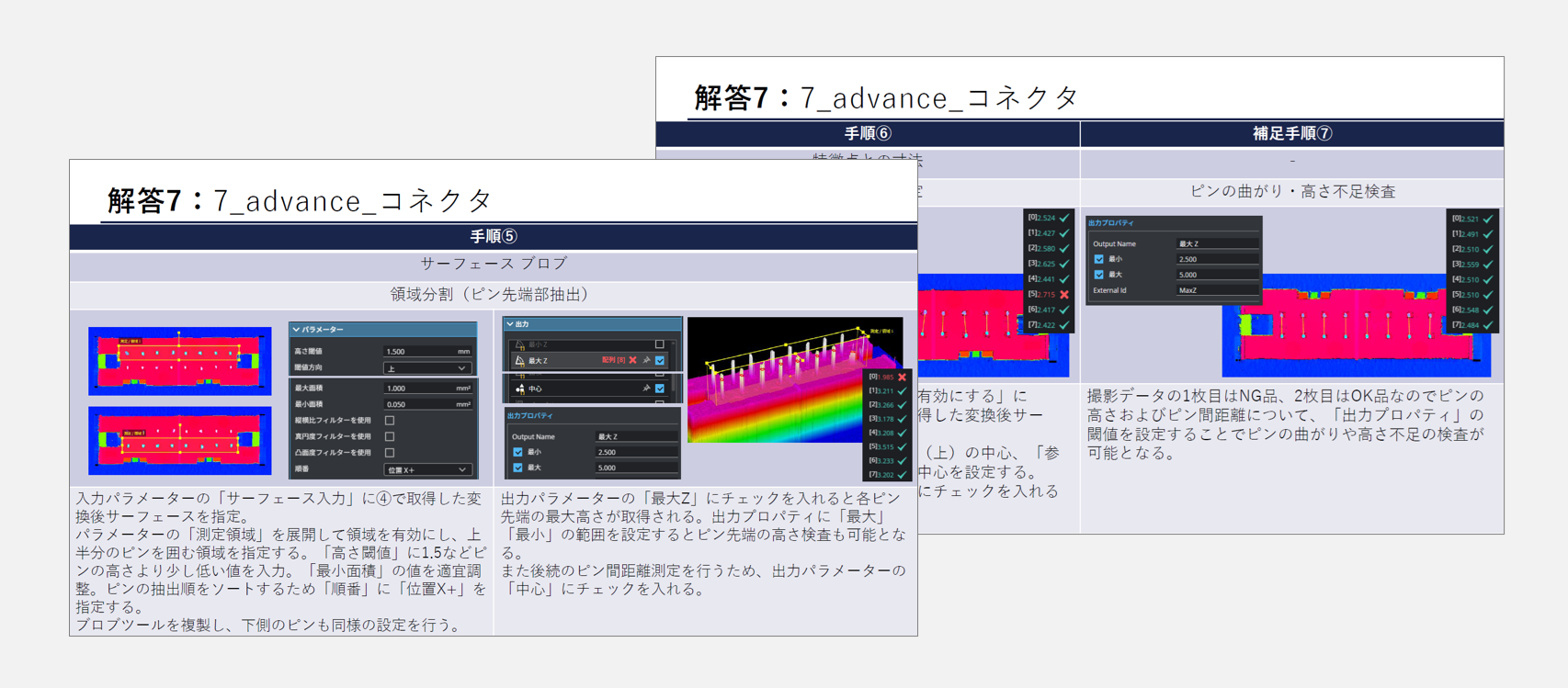

トライアルキットでは、これらのツール設定手順を詳しく解説しています。各パラメータの説明に加え、実用的な位置決め処理やフィルタリング処理（前処理）についても紹介しており、Gocator活用のヒントとしてお役立ていただけます。

Gocatorトライアルキットは、下記ページよりユーザー登録後すぐに取得いただけます。
「まずは実際に触ってみたい」という方は、ぜひお試しください。

Gocatorトライアルキット
お申込み

最新ソフトウェア『GoPxL Ver1.5』リリース！

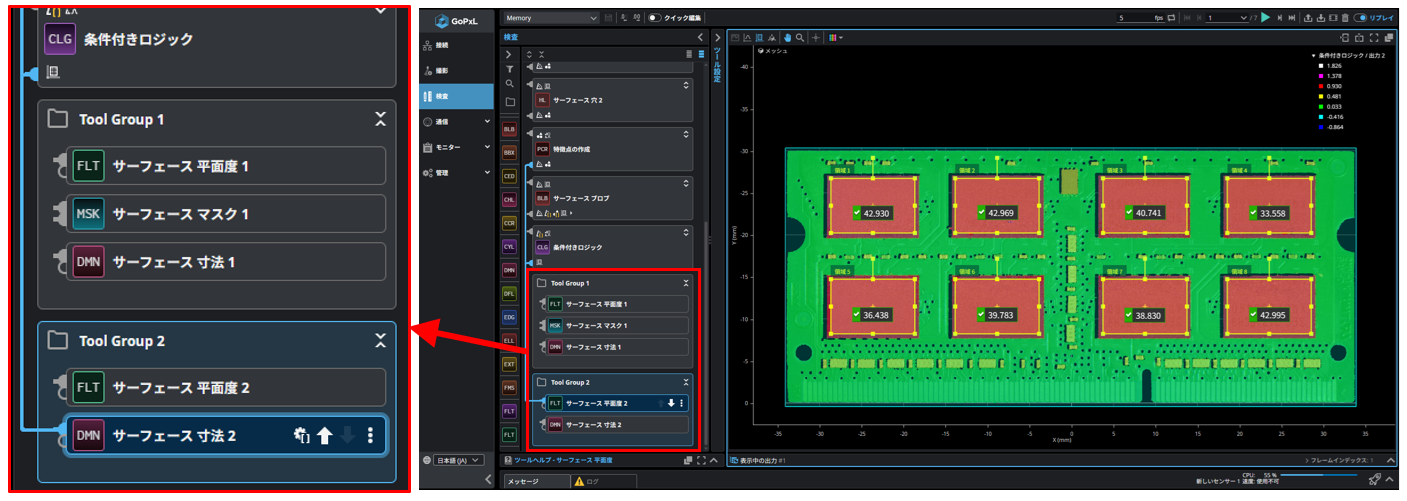

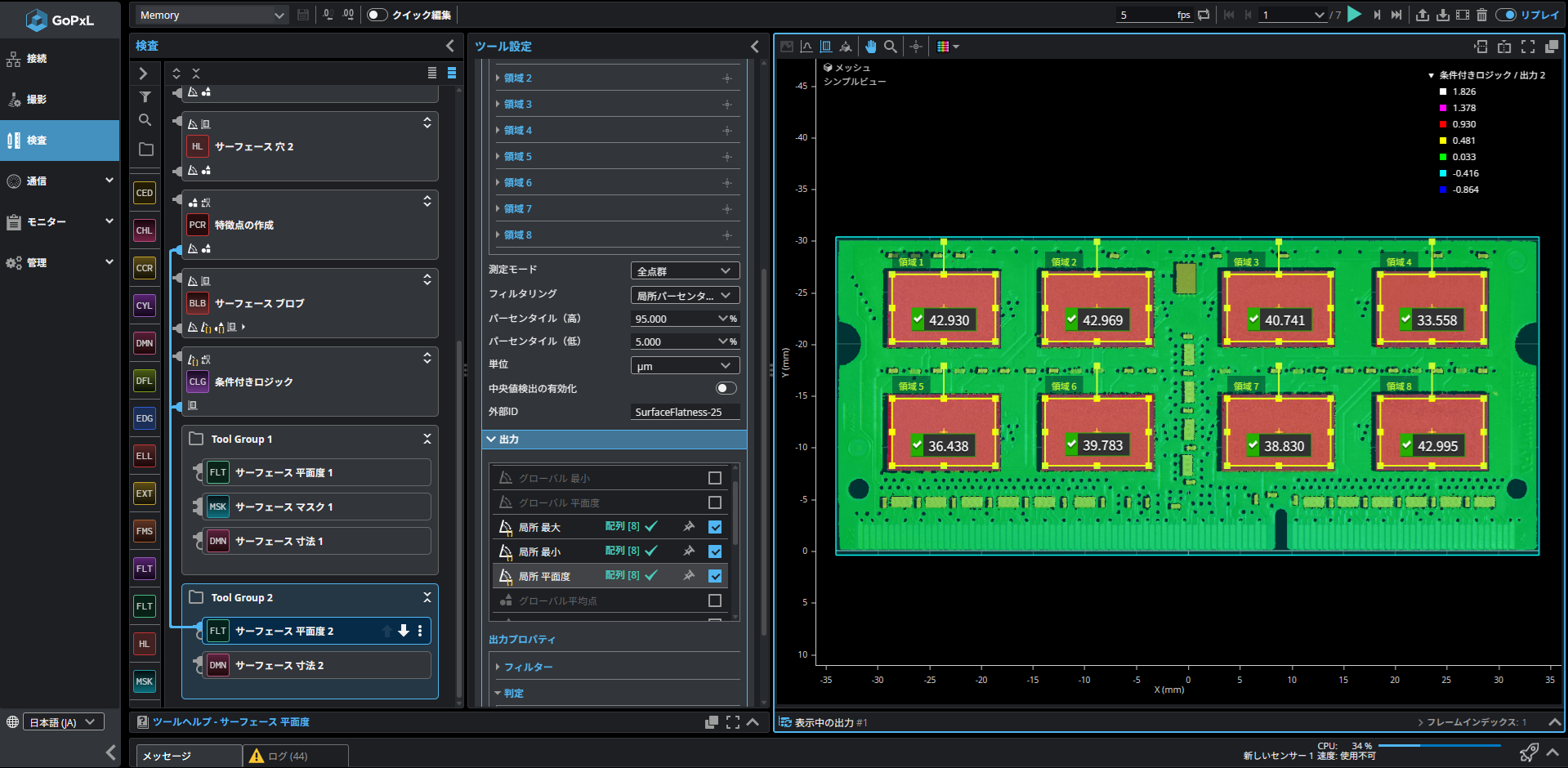

Gocator内蔵測定ソフトウェア『GoPxL』の最新バージョン【Ver1.5】がリリースされました。 待望のツールグルーピング機能が搭載され、複雑な計測処理もより簡単に編集可能です。 計測値のビューア表示など、さらに使いやすくバージョンアップしました。

Gocatorトライアルキットでも最新版Ver1.5が利用できます。

最新版 GoPxL Ver1.5
ダウンロードページ

3Dマシンビジョン ならリンクスへ

3Dマシンビジョンサイトでは生産ラインの検査自動化における課題を3Dマシンビジョンで解決する「3次元インライン検査」の最新情報を紹介しています。
自動車製造業界、半導体業界、食品製造業界など3Dセンサーの業界別適用事例もご覧いただけます。

サンプルワークをお借りしての計測評価やデモ機のお貸出しも随時承っております。
計測評価では、計測精度・視野・速度・コストの観点からどの計測手法・機種が最適かを実際に計測してご提案します。Gocatorはデモ機のお貸出しにも対応しています。
