Teledyne Dalsa SL-GA-05H04A-00-R Linea SWIRシリーズ / GigE対応ラインセンサーカメラ

Teledyne DALSA Teledyneオリジナルセンサーを搭載のGigEカメラ。

仕様
周辺機器
資料ダウンロード

仕様

項目	SL-GA-05H04A-00-R 仕様
ブランド	Teledyne Dalsa
シリーズ	Linea SWIR
型式	SL-GA-05H04A-00-R
センサーメーカー	Teledyne DALSA
センサー	Teledyneオリジナル
ライン数	シングル
解像度 k	0.5 k
解像度 H×V	512 × 1 pix
センサーサイズ	-
ピクセルサイズ	25 × 25 µm
シャッター	-
FPS	-
ラインレート	40 kHz
モノ/カラー	mono
IF	GigE
コネクタ	-
レンズマウント	C
発売日	発売済み
HDR	-
Multi-field撮像	-
ダイナミックレンジ	66 dB
ビニング	対応
ROI	対応
ゲイン	1x~8x
ホワイトバランス	-
露光時間(s)	21~9996 μs
トリガーモード	フリーラン、外部トリガー
ユーザーセット	4セット設定可能
ピクセルフォーマット	Mono8/12
イメージバッファ	32 MB
寸法	46×46×55 mm
適用温度	保管時：-20℃~70℃、動作時：0℃~50℃
重さ	150 g
IO	GPI x2、 GPO x2
電源電圧	PoE、 auxiliary connector: 12 V to 24 V DC
消費電力	4 W
適合	CE、FCC、RoHS
ドライバー	DALSA Sapera SDK

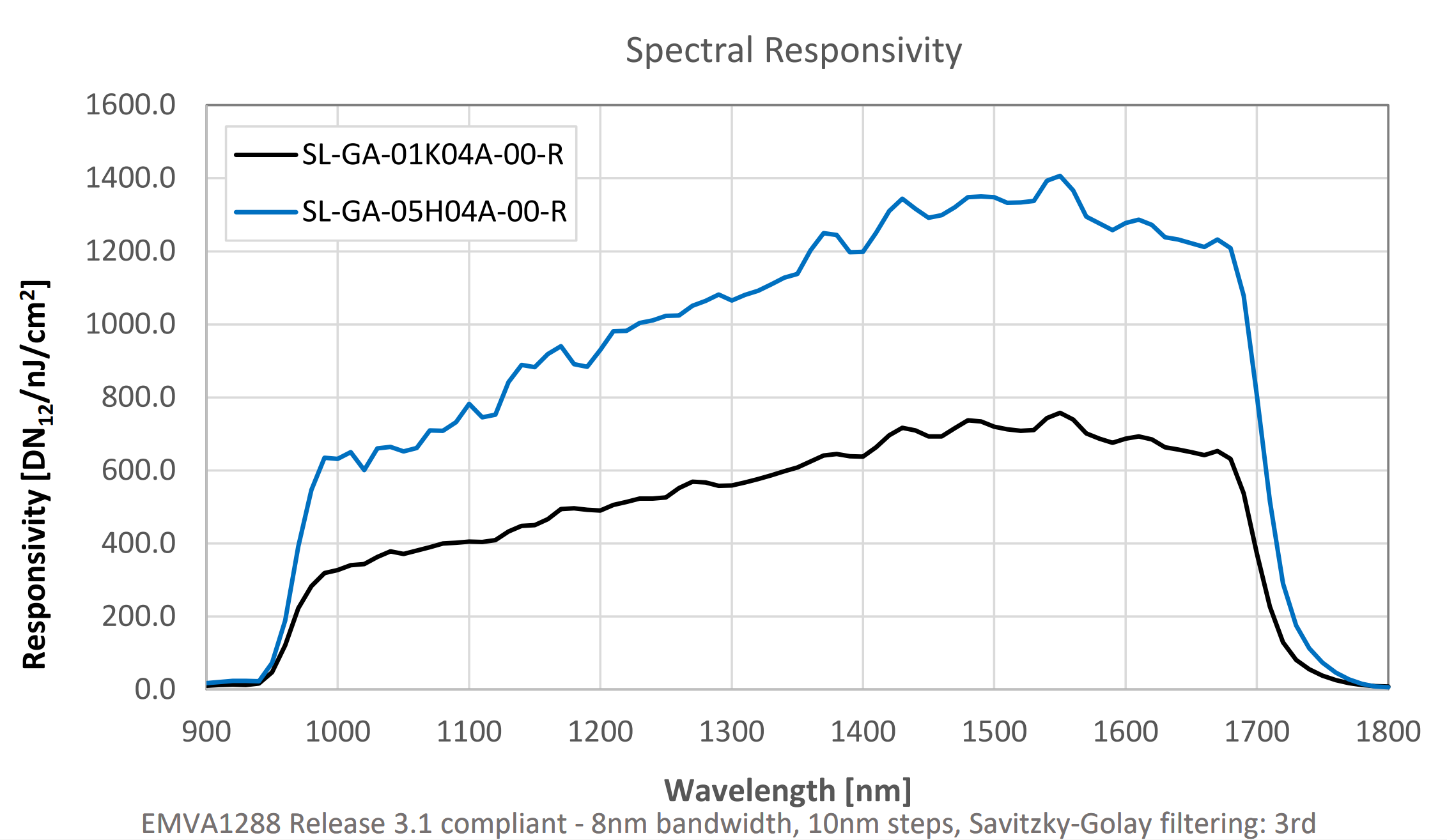

分光感度特性

外形図

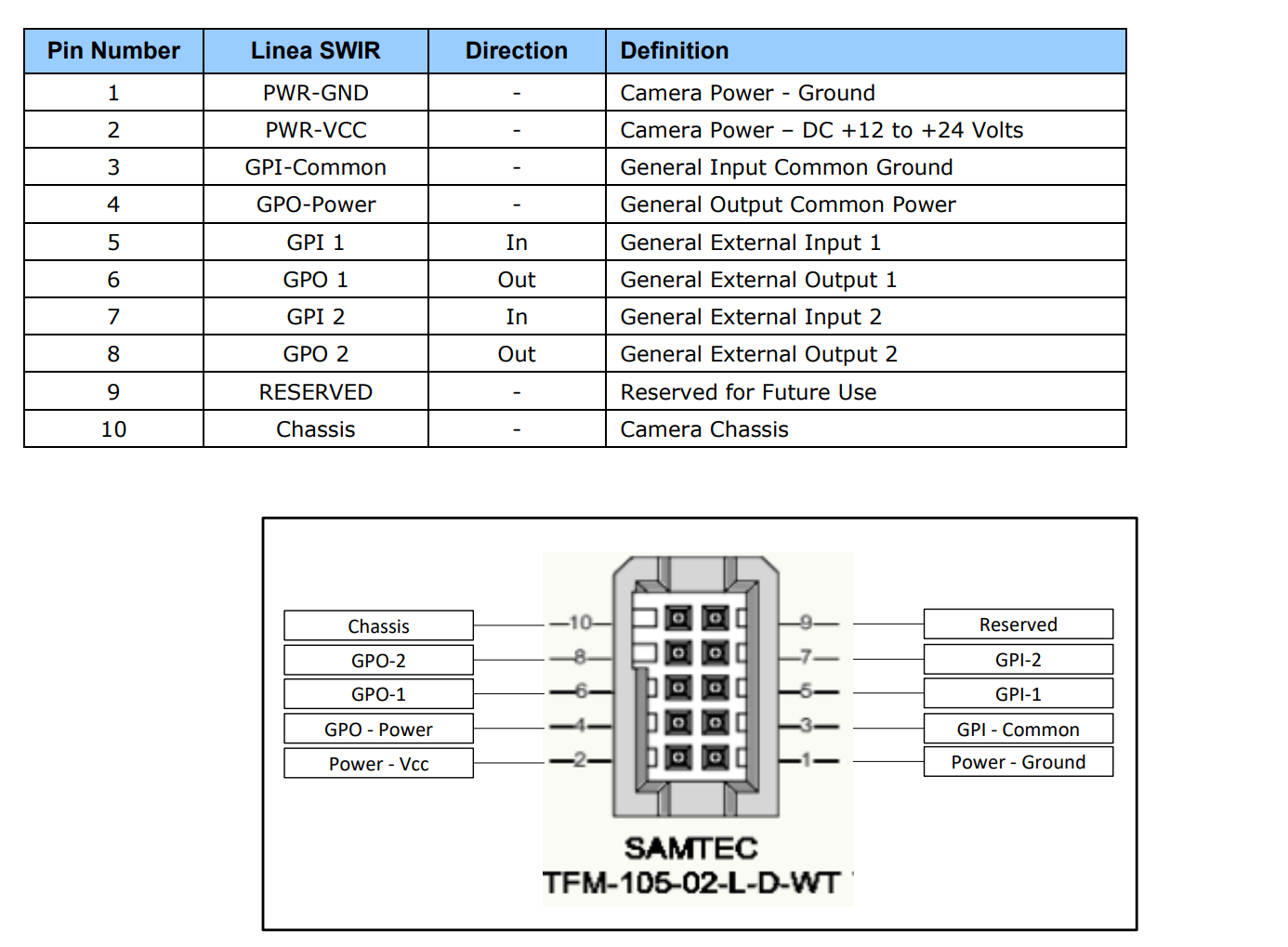

ピンアサイン

周辺機器

レンズ

ブランド	シリーズ	型式	対応イメージサークル	焦点距離	絞り範囲(F値)	最短撮影距離	レンズマウント	ピクセルピッチ	対応解像度	フィルターサイズ
Basler	C23	C23-7538-16M-P	2/3""	75 mm	3.8-16	250 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-5028-16M-P	2/3""	50 mm	2.8-16	200 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-3528-16M-P	2/3""	35 mm	2.8-16	150 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-2528-16M-P	2/3""	25 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-1628-16M-P	2/3""	16 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C23	C23-1228-16M-P	2/3""	12 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-0828-16M-P	2/3""	8 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C12	C12-1624-25M-P	1.2""	16 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M40.5×0.5
Basler	C12	C12-1224-25M-P	1.2""	12 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M58×0.75
Basler	C12	C12-5024-25M-P	1.2""	50 mm	2.4-16.0	200 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-3524-25M-P	1.2""	35 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-2524-25M-P	1.2""	25 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
iRAYPLE	MT-X	MT1628X	1.1"	16 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5*0.5
iRAYPLE	MT-X	MT1228X	1.1"	12 mm	2.8-16.0	100 mm	C	2.5 µm	20 MP	M43*P0.75
iRAYPLE	A9-6MP	A9-2528-6MP	1/1.8"	25 mm	2.8-16.0	150 mm	C	2.5 µm	6 MP	M27×P0.5
Basler	LM	LM8HC	1"	8 mm	1.4-16.0	100 mm	C	5.5 µm	3 MP	M55×0.75
Basler	LM	LM12HC	1"	12 mm	1.4-16.0	300 mm	C	5.5 µm	3 MP	M35.5×0.5
Basler	LM	LM16HC	1"	16 mm	1.4-16.0	300 mm	C	5.5 µm	3 MP	M35.5×0.5
Basler	LM	LM25HC	1"	25 mm	1.4-16.0	300 mm	C	5.5 µm	3 MP	M35.5×0.5
Basler	LM	LM35HC	1"	35 mm	1.4-16.0	300 mm	C	5.5 µm	3 MP	M35.5×0.5
Basler	LM	LM50HC	1"	50 mm	1.4-16.0	500 mm	C	5.5 µm	3 MP	M40.5×0.5
Basler	LM	LM75HC	1"	75 mm	1.8-16.0	1000 mm	C	5.5 µm	3 MP	M46×0.75
Basler	FL	FL-CC0614A-2M	2/3"	6 mm	1.4-16.0	100 mm	C	3.81 µm	2 MP	-
Basler	FL	FL-CC0814A-2M	2/3"	8 mm	1.4-16.0	100 mm	C	3.81 µm	2 MP	M40.5×0.5
Basler	FL	FL-CC1214A-2M	2/3"	12 mm	1.4-16.0	100 mm	C	3.81 µm	2 MP	-
Basler	FL	FL-CC1614A-2M	2/3"	16 mm	1.4-16.0	100 mm	C	3.81 µm	2 MP	M27.0×0.5
Basler	FL	FL-CC2514A-2M	2/3"	25 mm	1.4-16.0	250 mm	C	3.81 µm	2 MP	M27.0×0.5
Basler	FL	FL-CC3516A-2M	2/3"	35 mm	1.6-16.0	400 mm	C	3.81 µm	2 MP	M27.0×0.5
Basler	FL	FL-CC5028A-2M	2/3"	50 mm	2.8-22.0	900 mm	C	3.81 µm	2 MP	M27.0×0.5
Basler	LM	LM6HC	1"	6 mm	1.8-16.0	100 mm	C	5.5 µm	3 MP	-
Basler	CF	CF25ZA-1S	4/3"	25 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF35ZA-1S	4/3"	35 mm	1.8-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF50ZA-1S	4/3"	50 mm	2.4-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-5028-5M-P	2/3"	50 mm	2.8-16.0	400 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C11-P	C11-0824-12M-P	1.1"	8.5 mm	2.4	100 mm	C	3.57 µm	12 MP	M58.0×0.75
Basler	C11-P	C11-1220-12M-P	1.1"	12 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M46×0.5
Basler	C11-P	C11-1620-12M-P	1.1"	16 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M37×0.5
Basler	C11-P	C11-2520-12M-P	1.1"	25 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M35.5×0.5
Basler	C11-P	C11-3520-12M-P	1.1"	35 mm	2.0-16.0	150 mm	C	3.57 µm	12 MP	M34×0.5
Basler	C11-P	C11-5020-12M-P	1.1"	50 mm	2.0-16.0	200 mm	C	3.57 µm	12 MP	M34×0.5
Basler	CF	CF8ZA-1S	1.2"	8 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M52×0.75
Basler	CF	CF12ZA-1S	1.2"	12 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF16ZA-1S	1.2"	16 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C125-P	C125-0418-5M-P	1/2.5"	4 mm	1.8-22.0	100 mm	C	2.2 µm	5 MP	M46×0.75*
Basler	C125-P	C125-0618-5M-P	1/2.5"	6 mm	1.8-22.0	100 mm	C	2.2 µm	5 MP	M35.5×0.5*
Basler	C125-P	C125-0818-5M-P	1/2.5"	8 mm	1.8-22.0	100 mm	C	2.2 µm	5 MP	M35.5×0.5*
Basler	C125-P	C125-1218-5M-P	1/2.5"	12 mm	1.8-22.0	200 mm	C	2.2 µm	5 MP	M25.5×0.5
Basler	C125-P	C125-1620-5M-P	1/2.5"	16 mm	2.0-22.0	200 mm	C	2.2 µm	5 MP	M25.5×0.5
Basler	C125-P	C125-2522-5M-P	1/2.5"	25 mm	2.2-22.0	200 mm	C	2.2 µm	5 MP	M25.5×0.5
Basler	C23-P	C23-0824-5M-P	2/3"	8 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M35.5×0.5
Basler	C23-P	C23-1224-5M-P	2/3"	12 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-1620-5M-P	2/3"	16 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-2518-5M-P	2/3"	25 mm	1.8-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-3520-5M-P	2/3"	35 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23	C23-1216-2M	2/3"	12 mm	1.6-16.0	100 mm	C	5.5 µm	2 MP	M27×0.5
Basler	C23	C23-1616-2M	2/3"	16 mm	1.6-22.0	200 mm	C	5.5 µm	2 MP	M27×0.5
Basler	C23	C23-2518-2M	2/3"	25 mm	1.8-16.0	300 mm	C	5.5 µm	2 MP	M27×0.5
Basler	C23	C23-3520-2M	2/3"	35 mm	2.0-16.0	350 mm	C	5.5 µm	2 MP	M27×0.5
Basler	C10	C10-0814-2M	1"	8 mm	1.4-16.0	100 mm	C	7.5 µm	3 MP	M55×0.75
Basler	C10	C10-1214-2M	1"	12.5 mm	1.4-16.0	100 mm	C	7.5 µm	3 MP	M35.5×0.5
Basler	C10	C10-1614-3M	1"	16 mm	1.4-16.0	300 mm	C	7.5 µm	3 MP	M35.5×0.5
Basler	C10	C10-2514-3M	1"	25 mm	1.4-16.0	300 mm	C	7.5 µm	3 MP	M35.5×0.5
Basler	C10	C10-3514-8M	1"	35 mm	1.4-16.0	200 mm	C	7.5 µm	3 MP	M40.5×0.5
Basler	C10	C10-5014-2M	1"	50 mm	1.4-16.0	500 mm	C	7.5 µm	3 MP	M40.5×0.5
Basler	C23	C23-5026-2M	2/3"	50 mm	2.6-32.0	300 mm	C	5.5 µm	2 MP	M30.5×0.5
Basler	C23	C23-0816-2M	2/3"	8.6 mm	1.6-16.0	250 mm	C	5.5 µm	2 MP	M40.5×0.5-6H
iRAYPLE	MT-X	MT5028X	1.1"	50 mm	2.8-16.0	250 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT3528X	1.1"	35 mm	2.8-16.0	200 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT2528X	1.1"	25 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MK-M	MK5028M	2/3"	50 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK3528M	2/3"	35 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK2528M	2/3"	25 mm	2.8-16.0	150 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1628M	2/3"	16 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1228M	2/3"	12 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR3520M	2/3"	35 mm	2.0-16.0	200 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR2520M	2/3"	25 mm	2.0-16.0	180 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR1220M	2/3"	12 mm	2.0-16.0	150 mm	C	2.5 µm	8 MP	M27×P0.5
iRAYPLE	MH-M	MHR0828M	2/3"	8 mm	2.8-16.0	100 mm	C	2.5 µm	8 MP	-
iRAYPLE	MH-K	MH08528K	4/3"	8.5 mm	2.8-22.0	500 mm	C	3.1 µm	10 MP	M35.5×P0.5
iRAYPLE	MH-M	MH7532M	2/3"	75 mm	3.2-16.0	150 mm	C	3.6 µm	8 MP	M27×P0.5
iRAYPLE	MH-S	MH7528S	1/1.8"	75 mm	2.8-22.0	500 mm	C	3.1 µm	3 MP	M30.5×P0.5
iRAYPLE	MH-X	MH5028X	1.1"	50 mm	2.8-16.0	300 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH5020K	4/3"	50 mm	2.0-22.0	300 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH3528X	1.1"	35 mm	2.8-16.0	200 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH3520K	4/3"	35 mm	2.0-22.0	200 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH2528X	1.1"	25 mm	2.8-16.0	150 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH2520K	4/3"	25 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M46×P0.5
iRAYPLE	MH-X	MH1628X	1.1"	16 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH1620K	4/3"	16 mm	2.0-22.0	100 mm	C	3.1 µm	10 MP	M58×P0.5
iRAYPLE	MH-X	MH1228X	1.1"	12 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	-
iRAYPLE	MH-K	MH1220K	4/3"	12 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M77×P0.5
iRAYPLE	MH-SP	MH0628SP	1/1.8"	6 mm	2.8-16.0	80 mm	C	2.5 µm	6 MP	-
iRAYPLE	MH-S	MH0420S	1/1.8"	4 mm	2.0-Close	100 mm	C	3.1 µm	3 MP	-
iRAYPLE	A9-6MP	A9-5028-6MP	1/1.8"	50 mm	2.8-16.0	250 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-3528-6MP	1/1.8"	35 mm	2.8-16.0	200 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1628-6MP	1/1.8"	16 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1228-6MP	1/1.8"	12 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-0828-6MP	1/1.8"	8 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5

カメラケーブル

ブランド	シリーズ	型式	ケーブル長	固定ネジ	耐屈曲性	シールド	コネクタ(カメラ側→ホスト側)	備考
Basler	Standard	GEV-C6-L20-ACE	20m	なし	なし	あり	RJ-45, click-lock	Cat 6
Basler	Standard	GEV-C6-L30-ACE	30m	なし	なし	あり	RJ-45, click-lock	Cat 6
Basler	Standard	GEV-C6-L50-ACE	50m	なし	なし	あり	RJ-45, click-lock	Cat 6
Basler	Standard	GEV-C6-L05-ACE	5m	なし	なし	あり	RJ-45, click-lock	Cat 6
Basler	Premium	GEV-C6HF-L10-ACE	10m	あり	あり	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat 6
Basler	Premium	GEV-C6HF-L20-ACE	20m	あり	あり	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat 6
Basler	Premium	GEV-C6HF-L25-ACE	25m	あり	あり	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat 6
Basler	Premium	GEV-C6HF-L05-ACE	5m	あり	あり	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat 6
Basler	Standard	GEV-C6A-ST-L10	10m	あり	なし	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat6a
Basler	Standard	GEV-C6A-ST-L20	20m	あり	なし	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat6a
Basler	Standard	GEV-C6A-ST-L05	5m	あり	なし	あり	RJ-45, horizontal locking screws/RJ-45, click-lock	Cat6a
Basler	Standard	GEV-C6-L10-ACE	10m	なし	なし	あり	RJ-45, click-lock	Cat 6
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-3M	3 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-5M	5 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-7M	7 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-10M	10 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-15M	15 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C01-GE-RJ45-RJ45-50M	50 m	あり	なし	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C03-GE-RJ45-RJ45-FC-3M	3 m	あり	あり	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C03-GE-RJ45-RJ45-FC-5M	5 m	あり	あり	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C03-GE-RJ45-RJ45-FC-7M	7 m	あり	あり	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C03-GE-RJ45-RJ45-FC-10M	10 m	あり	あり	あり	RJ45→RJ45	CAT5e
iRAYPLE	GigE Network Cable	C03-GE-RJ45-RJ45-FC-15M	15 m	あり	あり	あり	RJ45→RJ45	CAT5e

IOケーブル

ブランド	シリーズ	型式	ケーブル長	耐屈曲性	コネクタ	備考
