【DALSA 新製品】SWIR ハイパースペクトルカメラ「Kaleido」、コンタクトイメージセンサー「AxCIS 1,500mm」のご紹介

Teledyne DALSAでは通常のラインカメラからTDIカメラ、コンタクトイメージセンサー（CIS）など用途に応じたあらゆるタイプのラインスキャンカメラを用意しています。また、対応波長レンジもNUVからSWIRまでと、お客様のアプリケーションに応じて適切なカメラを選定いただけるラインナップの広さが強みです。今回は新たにラインナップに加わった、短波長赤外（SWIR）ハイパースペクトルカメラ「Kaleido」とガラスパネルなど大型のワークに対応したコンタクトイメージセンサー「AxCIS 1,500mm」の紹介をします。

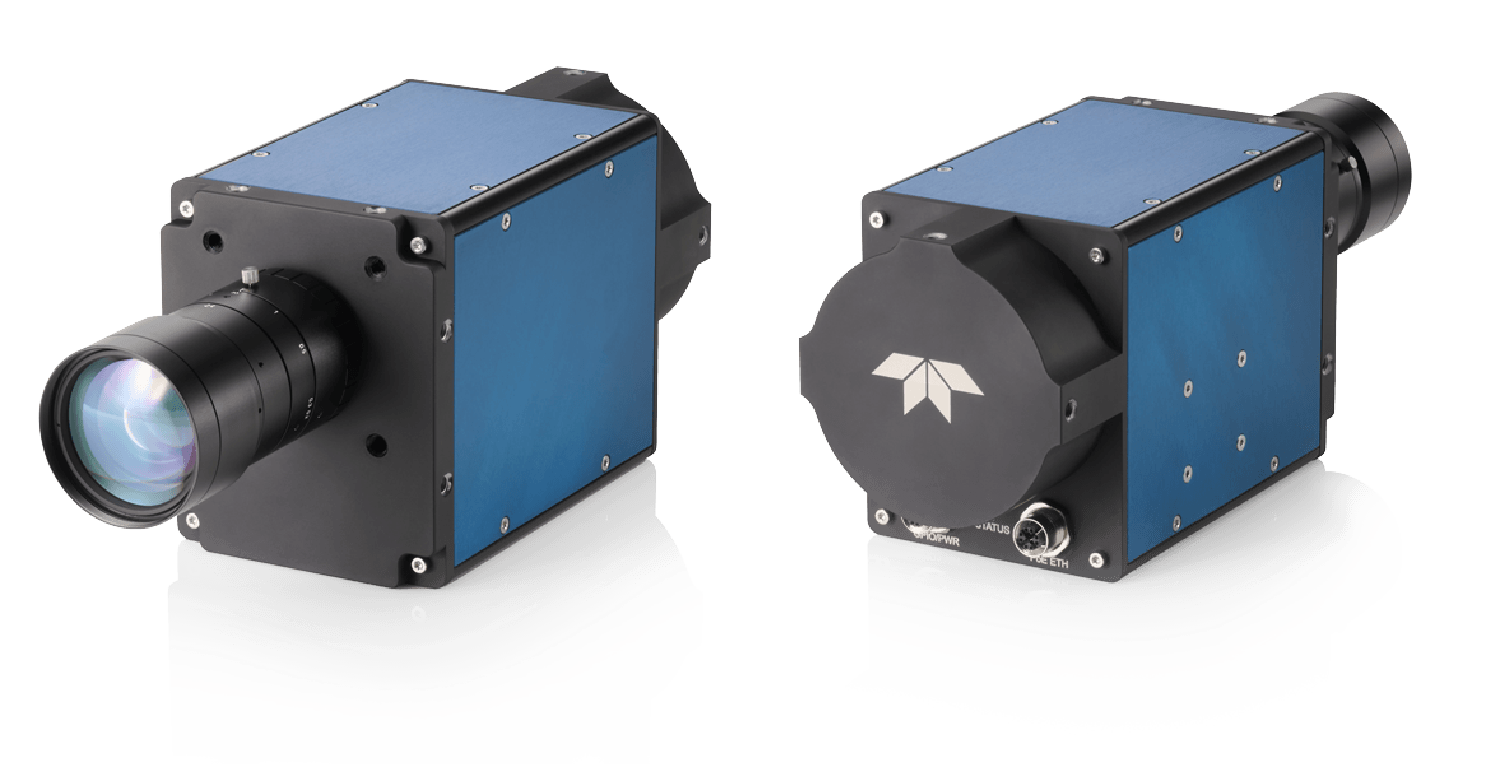

SWIRハイパースペクトルカメラ「Kaleido」

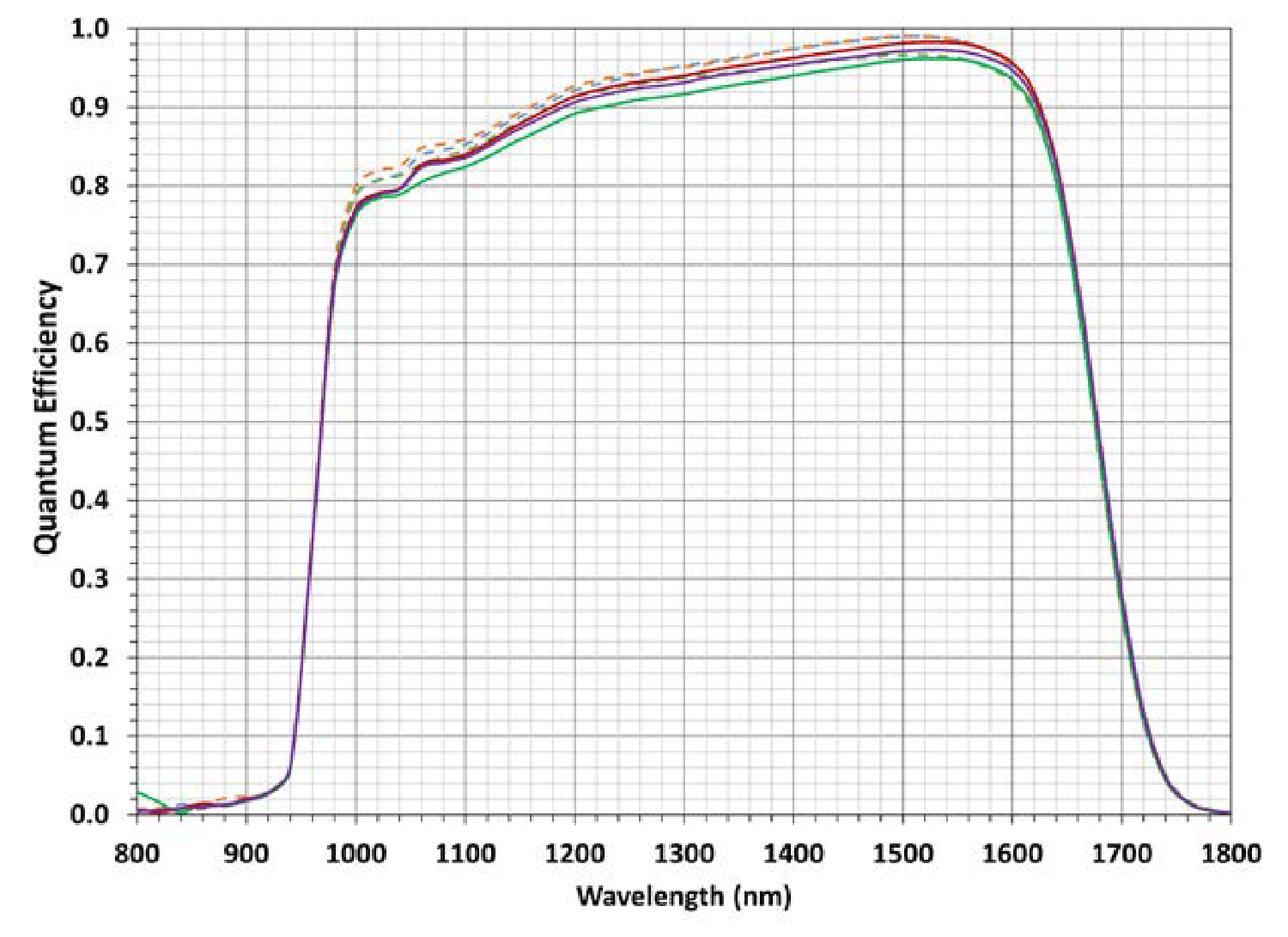

Kaleidoは、リサイクル、食品、製薬、木材など産業用途での高速選別システムや検査システム向けに開発されたSWIRに感度をもたせたハイパースペクトルカメラです。センサー、分光器、インターフェースに至るまですべてをTeledyneが自社で設計、製造を行っており、最大1,280pixelの高い空間分解能を有しています。また、2.3 kHzのラインレートを実現し、分光精度を損なうことなく高いスループットを実現しています。コンパクトな筐体サイズでシステムへの組み込みを容易にし、SWIR帯での高いされたセンサー感度により、低照度下でも安定した動作を実現したことにより、照明への要求を抑えつつ、高精度な素材識別が可能になります。

Kaleidoは、様々な視野やワーキングディスタンスに対応するオプションからご選択いただいたレンズを付属し、キャリブレーション済みですぐに使用可能な状態でお客様に提供します。また、システムの複雑さを軽減し、導入を迅速化するための以下の機能も搭載しています。

• プログラム可能なスペクトル帯域選択
• プログラム可能な空間領域選択
• 分光器ベースの収差補正
• 全動作温度範囲にわたるカメラ間での一貫したスペクトル校正

GenICam規格に完全準拠した10 GigEインターフェース、ENVIハイパースペクトルファイル形式を採用することで、既存のマシンビジョンやハイパースペクトル検査システムへの容易な統合を可能にしています。

Kaleidoの製品ラインナップ

Teledyneでは640ピクセルと1,280ピクセルの2機種をリリースします。仕様の詳細は以下の表をご参照ください。

高速・高解像度コンタクトイメージセンサー「AxCIS 1,500mm」

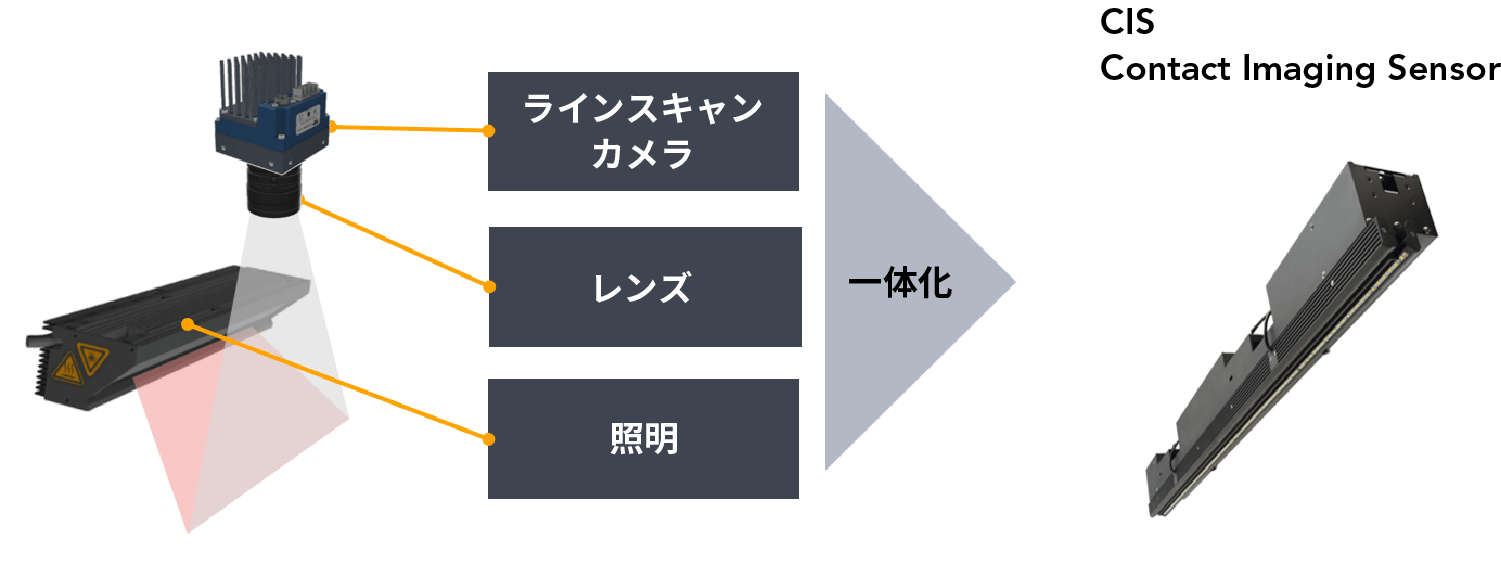

コンタクトイメージセンサーとは、ラインカメラ、レンズ、照明の従来必要な3つのコンポーネントを1つにまとめたカメラです。まとめることにより、システムアップの簡素化、設置の省スペース化が可能になります。

CISでは、ラインセンサーを並列に並べることにより、従来のラインカメラより広い視野を確保することが可能です。一方で、その構造の特性からセンサーとセンサーのつなぎ目部分に物理的なギャップが生まれ、視野の死角が発生するという弱点がありました。

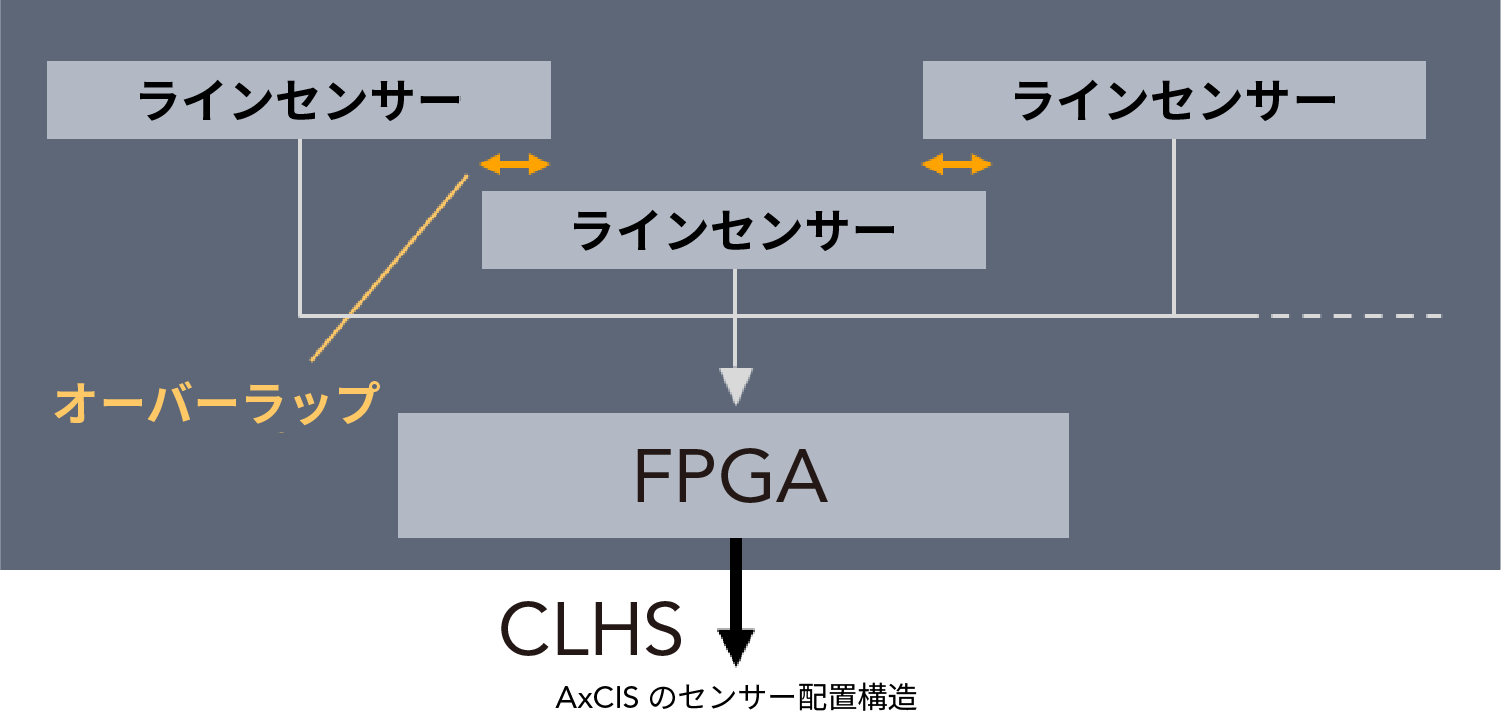

Teledyne DALSAのAxCISでは、その弱点を克服するためにラインセンサーを互い違いにオーバーラップさせ配置することで視野の死角をゼロにしています。

AxCISの製品ラインナップ

AxCISではこれまでバッテリー検査やウエハ検査用途向けに400mm / 600mm / 700mm / 800mmの4機種をラインナップしていました。今回リリースになった1,500mmのモデルでは、その視野を活かして大型のガラスパネル検査などでご使用いただけます。

今号でご紹介したKaleido、AxCISはもちろん、カメラの選定、画像処理システムの構築にお悩みの方はお気軽に下記フォームよりお問い合わせください。
