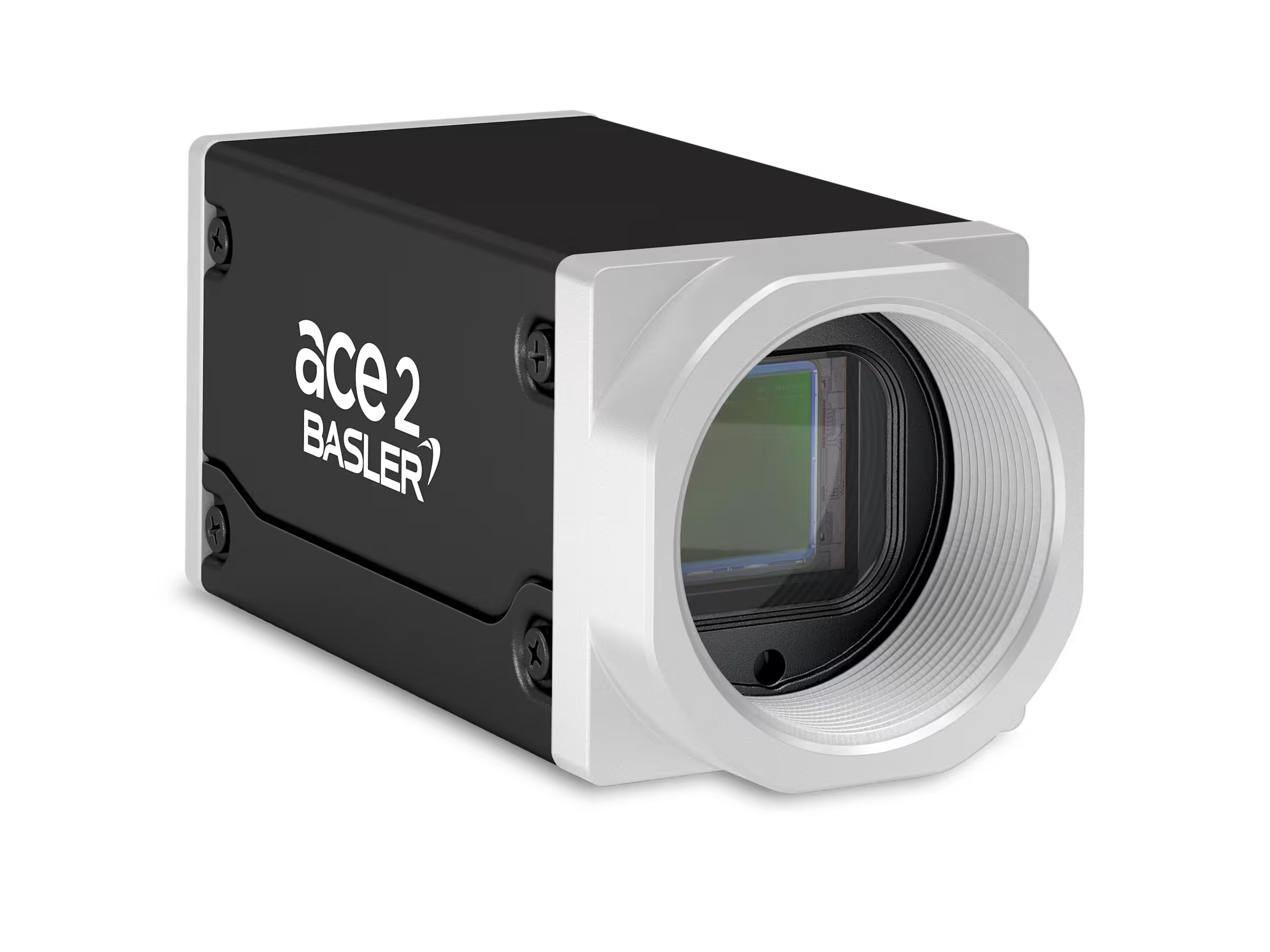

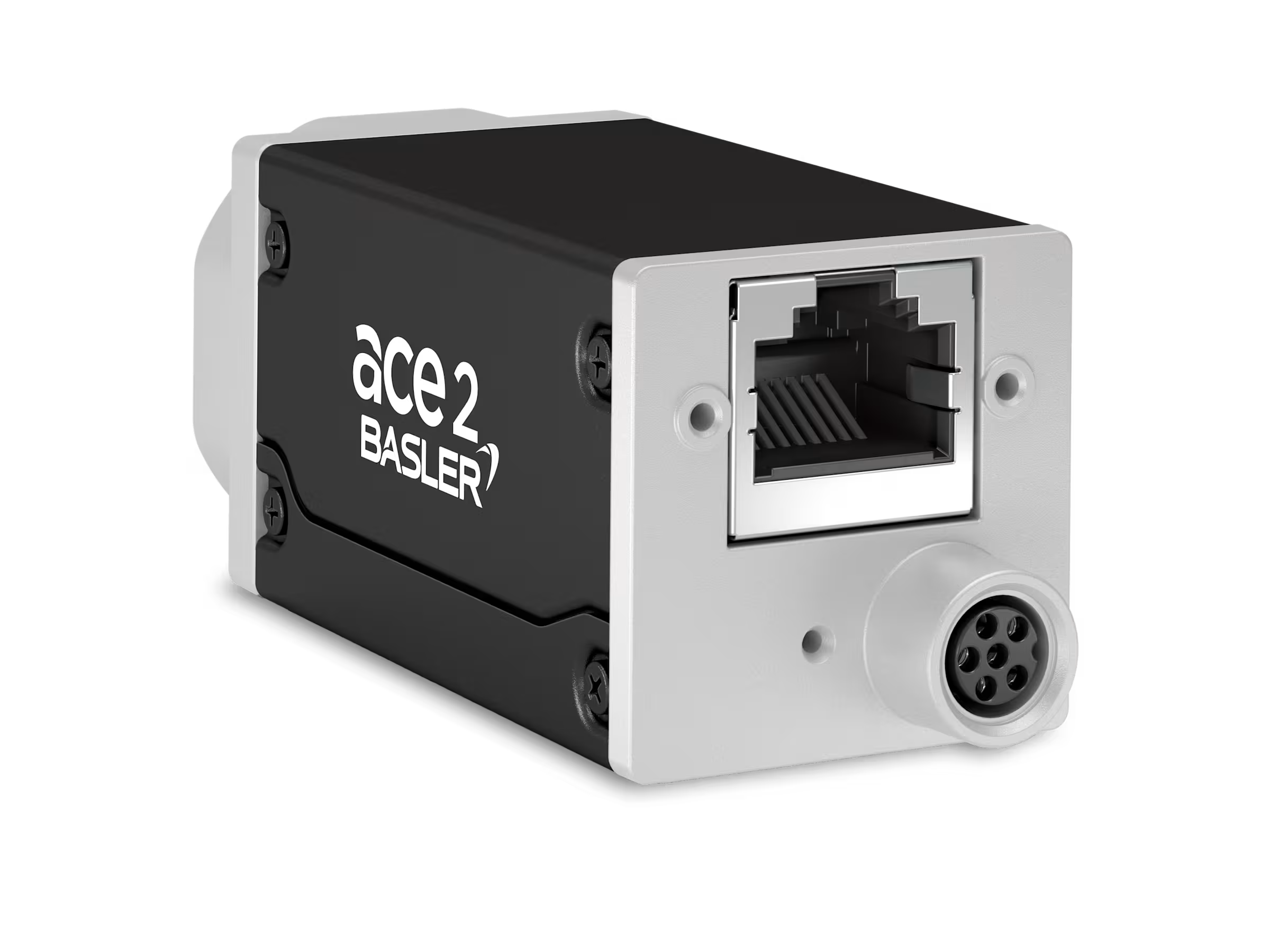

Basler a2A2448-232g10m ace2 Basicシリーズ / 10GigE対応エリアセンサーカメラ

Sony IMX537 センサーを搭載の10GigEカメラ。

仕様
周辺機器
資料ダウンロード

仕様

項目	a2A2448-232g10m 仕様
ブランド	Basler
シリーズ	ace2 Basic
型式	a2A2448-232g10m
センサーメーカー	Sony
センサー	IMX537
解像度 MP	5
解像度 H×V	2448 × 2048 pix
センサーサイズ	1/1.8''
ピクセルサイズ	2.74 × 2.74 µm
シャッター	Global
FPS	232
モノ/カラー	mono
IF	10GigE
レンズマウント	C
発売日	発売済
ピクセルフォーマット	Mono8/10/12
寸法	61.5 x 29 x 29 mm
適用温度	-10 °C - 50 °C
重さ	105 g
IO	光結合入力ライン×1/汎用I/O（GPIO）ライン×2
電源電圧	PoE or 12-24 VDC
適合	CE (incl. RoHS)、FCC、GenICam、GigE Vision 3.0、IP30、RoHS、UKCA、UL (in preparation)
ドライバー	カメラコントロールソフトウェア pylon

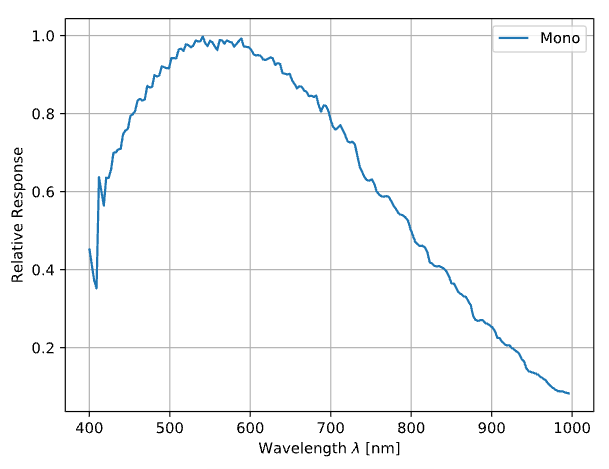

分光感度特性

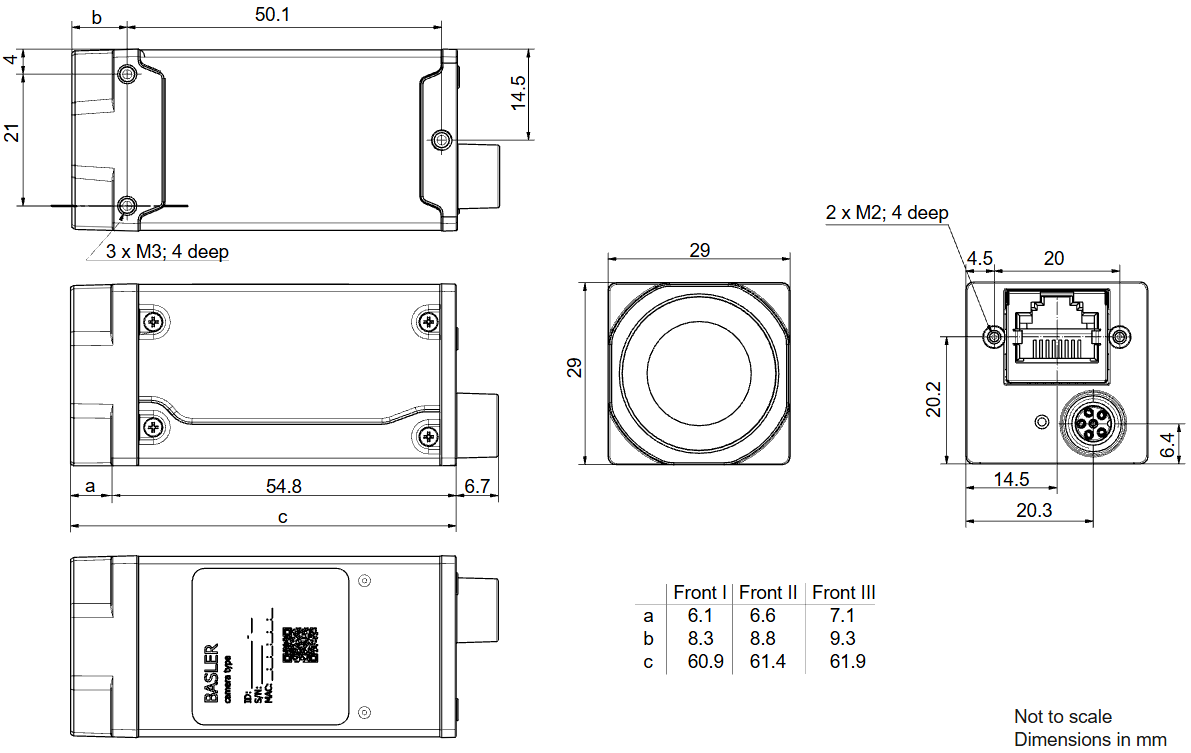

外形図

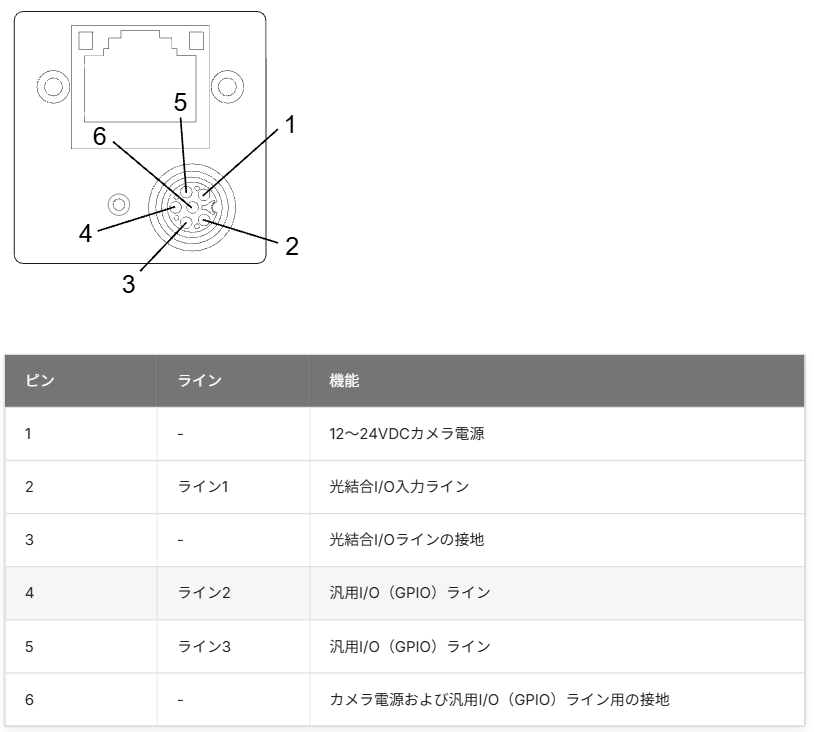

ピンアサイン

周辺機器

レンズ

ブランド	シリーズ	型式	対応イメージサークル	焦点距離	絞り範囲(F値)	最短撮影距離	レンズマウント	ピクセルピッチ	対応解像度	フィルターサイズ
Basler	C23	C23-7538-16M-P	2/3"	75 mm	3.8-16	250 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-5028-16M-P	2/3"	50 mm	2.8-16	200 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-3528-16M-P	2/3"	35 mm	2.8-16	150 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-2528-16M-P	2/3"	25 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-1628-16M-P	2/3"	16 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C23	C23-1228-16M-P	2/3"	12 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-0828-16M-P	2/3"	8 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C12	C12-1624-25M-P	1.2"	16 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M40.5×0.5
Basler	C12	C12-1224-25M-P	1.2"	12 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M58×0.75
Basler	C12	C12-5024-25M-P	1.2"	50 mm	2.4-16.0	200 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-3524-25M-P	1.2"	35 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-2524-25M-P	1.2"	25 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
iRAYPLE	MT-X	MT1628X	1.1"	16 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×0.5
iRAYPLE	MT-X	MT1228X	1.1"	12 mm	2.8-16.0	100 mm	C	2.5 µm	20 MP	M44.5×P0.75
iRAYPLE	A9-6MP	A9-2528-6MP	1/1.8"	25 mm	2.8-16.0	150 mm	C	2.5 µm	6 MP	M27×P0.5
Basler	CF	CF25ZA-1S	4/3"	25 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF35ZA-1S	4/3"	35 mm	1.8-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF50ZA-1S	4/3"	50 mm	2.4-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-5028-5M-P	2/3"	50 mm	2.8-16.0	400 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C11-P	C11-0824-12M-P	1.1"	8.5 mm	2.4	100 mm	C	3.57 µm	12 MP	M58.0×0.75
Basler	C11-P	C11-1220-12M-P	1.1"	12 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M46×0.5
Basler	C11-P	C11-1620-12M-P	1.1"	16 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M37×0.5
Basler	C11-P	C11-2520-12M-P	1.1"	25 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M35.5×0.5
Basler	C11-P	C11-3520-12M-P	1.1"	35 mm	2.0-16.0	150 mm	C	3.57 µm	12 MP	M34×0.5
Basler	C11-P	C11-5020-12M-P	1.1"	50 mm	2.0-16.0	200 mm	C	3.57 µm	12 MP	M34×0.5
Basler	CF	CF8ZA-1S	1.2"	8 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M52×0.75
Basler	CF	CF12ZA-1S	1.2"	12 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF16ZA-1S	1.2"	16 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-0824-5M-P	2/3"	8 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M35.5×0.5
Basler	C23-P	C23-1224-5M-P	2/3"	12 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-1620-5M-P	2/3"	16 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-2518-5M-P	2/3"	25 mm	1.8-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-3520-5M-P	2/3"	35 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
iRAYPLE	MT-X	MT5028X	1.1"	50 mm	2.8-16.0	250 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT3528X	1.1"	35 mm	2.8-16.0	200 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT2528X	1.1"	25 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MK-M	MK5028M	2/3"	50 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK3528M	2/3"	35 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK2528M	2/3"	25 mm	2.8-16.0	150 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1628M	2/3"	16 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1228M	2/3"	12 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR3520M	2/3"	35 mm	2.0-16.0	200 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR2520M	2/3"	25 mm	2.0-16.0	180 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR1220M	2/3"	12 mm	2.0-16.0	150 mm	C	2.5 µm	8 MP	M27×P0.5
iRAYPLE	MH-M	MHR0828M	2/3"	8 mm	2.8-16.0	100 mm	C	2.5 µm	8 MP	-
iRAYPLE	MH-K	MH08528K	4/3"	8.5 mm	2.8-22.0	500 mm	C	3.1 µm	10 MP	M35.5×P0.5
iRAYPLE	MH-X	MH5028X	1.1"	50 mm	2.8-16.0	300 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH5020K	4/3"	50 mm	2.0-22.0	300 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH3528X	1.1"	35 mm	2.8-16.0	200 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH3520K	4/3"	35 mm	2.0-22.0	200 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH2528X	1.1"	25 mm	2.8-16.0	150 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH2520K	4/3"	25 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M46×P0.5
iRAYPLE	MH-X	MH1628X	1.1"	16 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH1620K	4/3"	16 mm	2.0-22.0	100 mm	C	3.1 µm	10 MP	M58×P0.5
iRAYPLE	MH-X	MH1228X	1.1"	12 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	-
iRAYPLE	MH-K	MH1220K	4/3"	12 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M77×P0.5
iRAYPLE	MH-SP	MH0628SP	1/1.8"	6 mm	2.8-16.0	80 mm	C	2.5 µm	6 MP	-
iRAYPLE	A9-6MP	A9-5028-6MP	1/1.8"	50 mm	2.8-16.0	250 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-3528-6MP	1/1.8"	35 mm	2.8-16.0	200 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1628-6MP	1/1.8"	16 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1228-6MP	1/1.8"	12 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-0828-6MP	1/1.8"	8 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5

カメラケーブル

ブランド	シリーズ	型式	ケーブル長	固定ネジ	耐屈曲性	シールド	コネクタ(カメラ側→ホスト側)	備考
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-3M	3 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-5M	5 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-7M	7 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-10M	10 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-15M	15 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-1M	1 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-3M	3 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-5M	5 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-7M	7 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-10M	10 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-15M	15 m	あり	なし	あり	RJ45→RJ45	CAT6A

IOケーブル

ブランド	シリーズ	型式	ケーブル長	耐屈曲性	コネクタ	備考
