【Basler新製品紹介】IP67準拠 防塵・防水カメラとGigE対応ヘッド分離型ボードカメラのご紹介
IP67準拠 防塵・防水カメラ ace 2シリーズ

Baslerのace 2シリーズにIP67に準拠したカメラが登場しました。GigEインターフェースで、2.3MP～24.4MPまで14機種をラインナップします。また同時に、ケーブルやレンズハウジングなどの周辺機器一式も揃えているため、ワンストップでの防塵・防水ビジョンシステムが提供可能です。

カメラ本体をIP67仕様にすることで、小型化、軽量化が実現

Baslerではこれまで、IP67対応のカメラハウジングを提供することで、カメラに付加的にIP67性能を持たせておりました。そのため、全てのace/ace 2カメラをカバーできるといったメリットがある一方、カメラハウジングを使用する分、重量/サイズが大きくなるデメリットがありました。
これに対し新製品では、カメラ本体にIP67性能を持たせることで、73％の軽量化と31％の小型化を実現しました。また、コストは同等ですので、ニーズに応じて最適なソリューションをお選びいただけるようになっております。下表は従来品と新製品を比較したものです。

新製品IP67対応カメラのコンポーネント一式

新製品のIP67対応カメラは、専用の周辺機器一式をご用意しており、ワンストップでのご提案が可能です。カメラ本体の機構部分の変更点と、それに対応する専用機器についてご説明します。

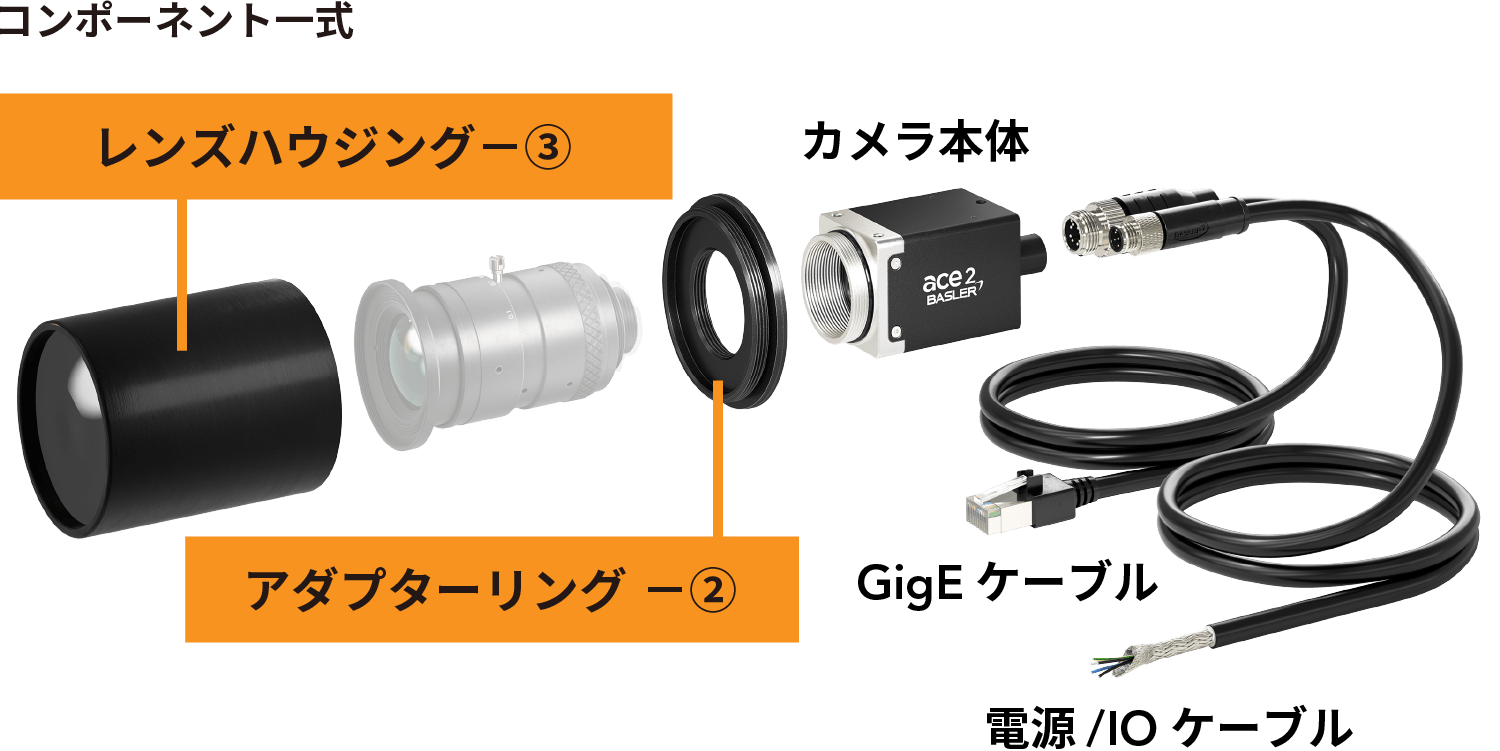

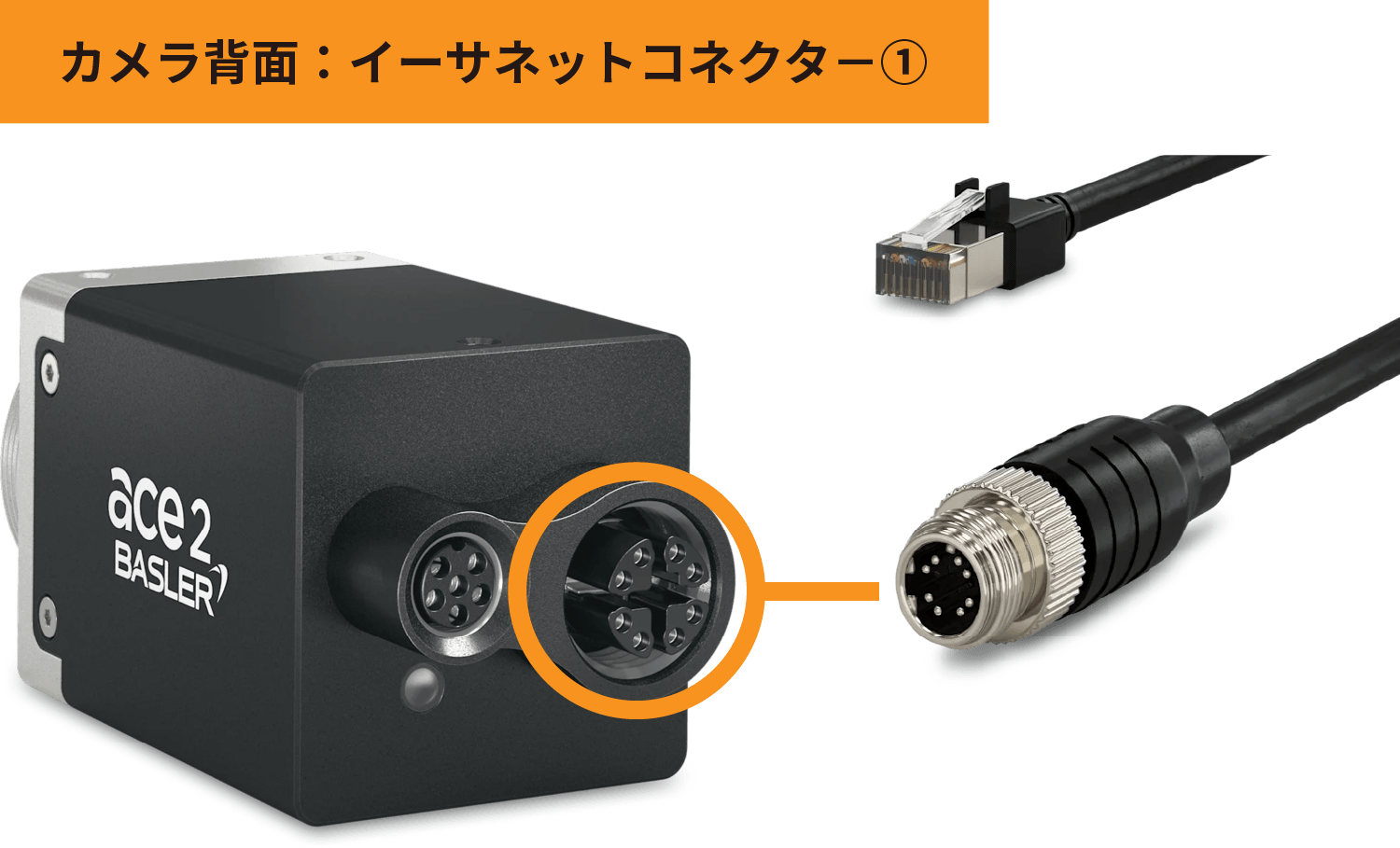

まず、IP67カメラは、GigEケーブル用コネクタをイーサネットのRJ45から、ネジ止め方式に変更しております（画像①）。このコネクタ専用のGigEケーブルは、従来品と同じ5m/10m/15m/20m/25mの長さをラインナップしております。また、カメラマウント部に外側ネジを加工し、アダプターリング（画像②）を取り付けられるようにしたことで、レンズハウジング（画像③）をカメラに直接取り付けることができるようになりました。レンズハウジングは最大レンズ径75㎜まで対応しており、Baslerがラインナップする全てのレンズがご使用いただけます。

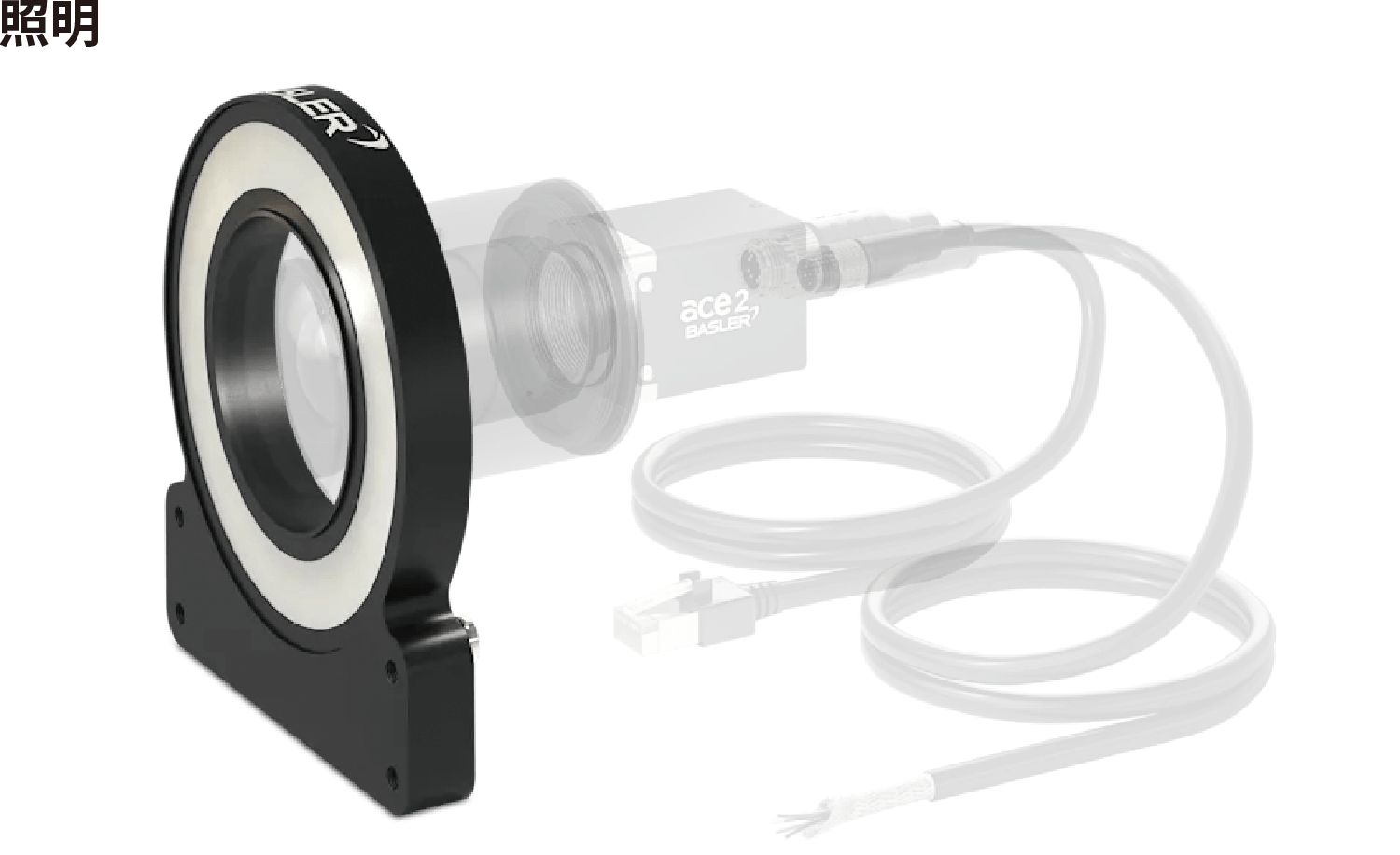

また、照明についてもIP67専用のものをリング、バータイプで計96機種ご用意しており、Baslerが提供する専用コンポーネント一式でIP67対応が完結します。

■カメララインナップ

※周辺機器についてはカタログ（https://linx.jp/download/catalog_basler/）をご参照下さい。

GigE対応 ヘッド分離型ボードカメラ dartシリーズ

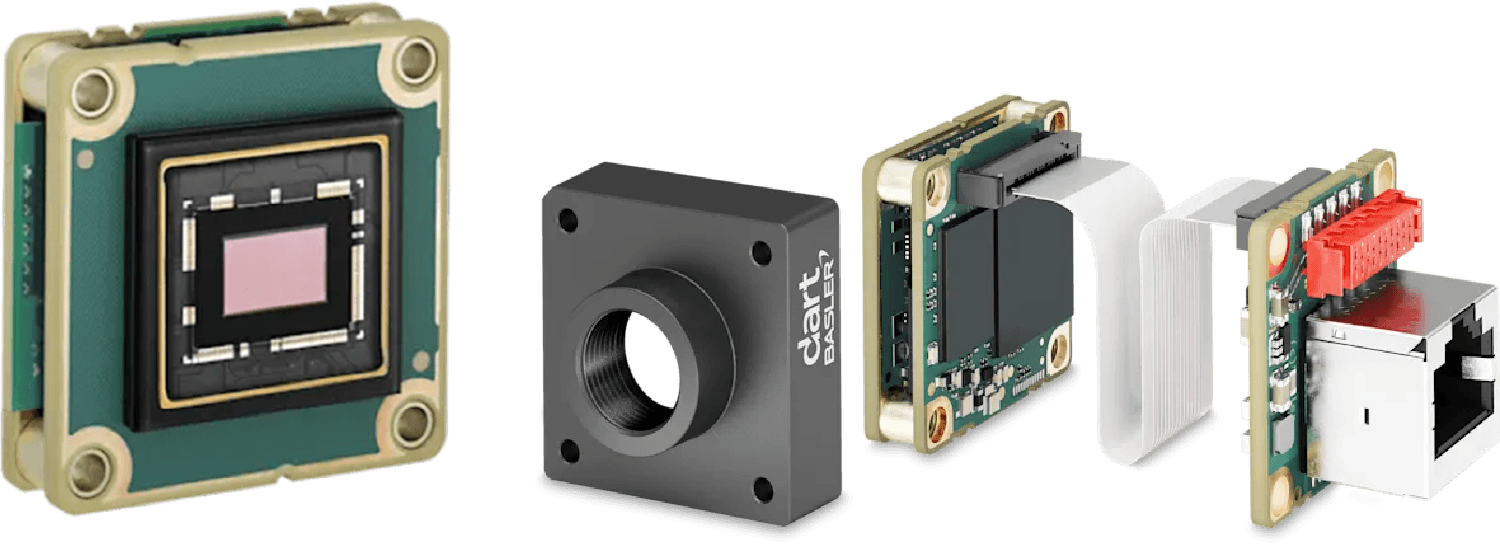

BaslerのボードカメラdartシリーズにGigEモデルがリリースされました。
Sonyセンサーを搭載した3MP～12MPを16機種ラインナップしており、「低コスト、小型軽量、長距離伝送」を実現することで、より広く組み込みニーズに対応致します。

製品構成と特長

■製品構成

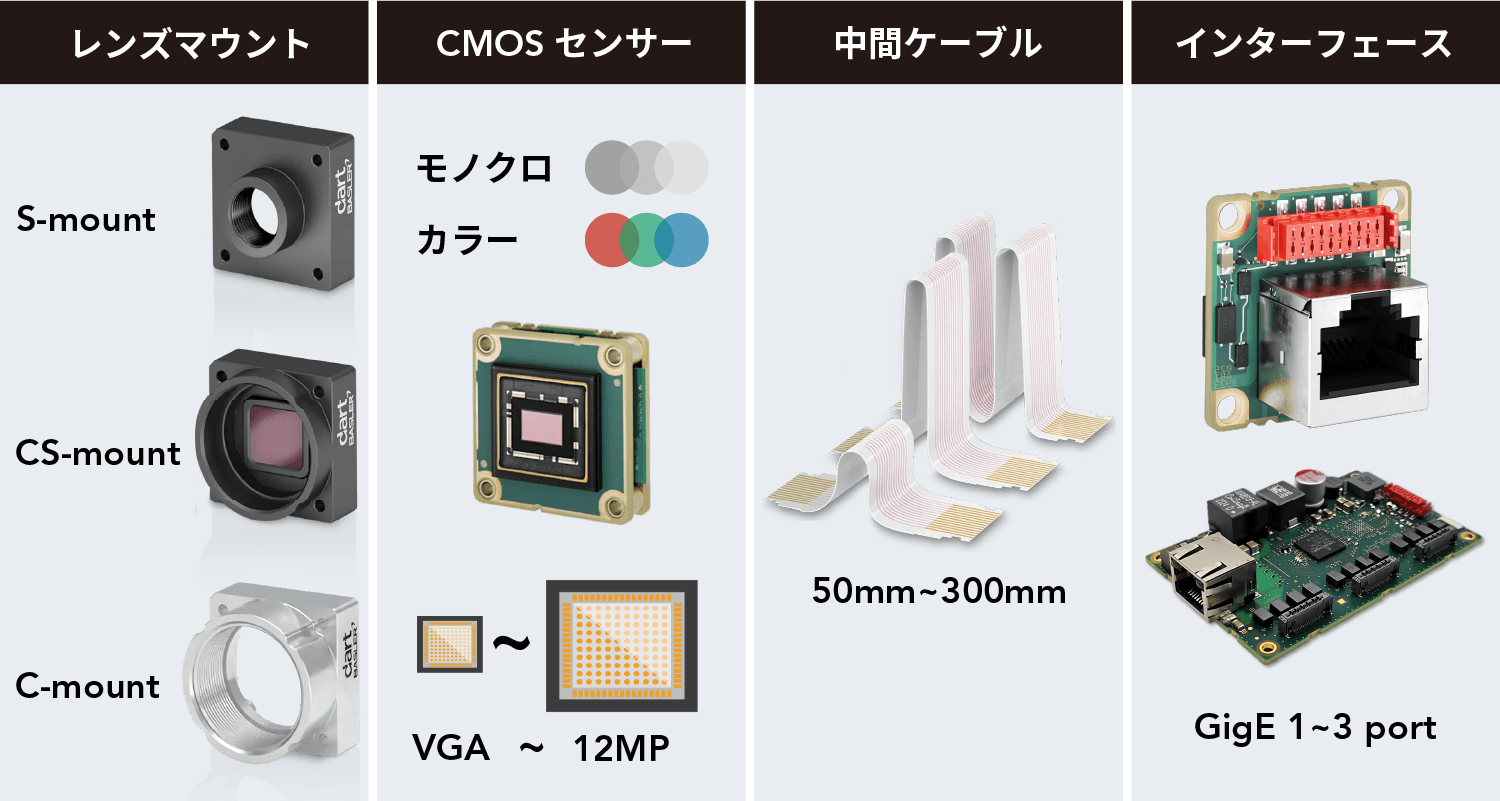

dart（GigE）は、センサーヘッドとインターフェースボードが分離型になっているため、ニーズに合わせて各種機器を組み合わせられます。以下に製品構成をご紹介致します。
・レンズマウント：S/CS/Cマウントから選択可能で、全てのマウントで樹脂製、アルミ製をご用意しており、IRカットフィルターの有無も選択可能です。
・CMOSセンサー：SonyセンサーをVGAから12MPまでラインナップしており、セキュリティー向け高速・高感度ローリングシャッターのIM676や、Sマウントカメラを最高画素化させたIMX900（詳細後述）などを搭載しております。
・中間ケーブル：折り曲げ耐性のあるフラットケーブルを、50㎜、150㎜、300㎜の長さでご用意しております。
・インターフェースボード：現状の1chに加え、2026年には2ch（1GB/s）、3ch（2.5GB/s）のスイッチングハブをリリースします。また、これに対応すべくネットワークカードについても新たに2.5GigE対応カードをリリースします。※カメラ3台接続時は速度が約84%になります。

■製品特長
dart（GigE）の主な特長は以下の5点です。
(1). 小型、軽量で長距離伝送が可能ため、幅広い組み込み用途に対応
(2). センサーヘッドとインターフェースボードが分離形状をしており、より限られたスペースにおいても柔軟なレイアウトが可能
(3). ace 2シリーズBasicモデルと同等の機能を搭載しており、 一例としてバーストモード機能を使用することで、帯域を超える転送が一時的に可能
(4). GigEのリセンド機能と、dart（USB）にはなかったフレームバッファの搭載により、パケットロスやPC処理遅延による取りこぼしを低減し、データ転送の安定性が向上
(5). インターフェースボードを使用することで、PCを介さずPLC機器との接続が可能なためレイテンシも抑制

少し補足しますと、2つ目の特長については、分離型にすることで装置内に設置されるセンサーヘッド部の厚みを最大限抑えることができ、加えてセンサーヘッドとインターフェースボードを繋ぐ中間ケーブルに柔軟性があるため、それぞれ（のコネクタ部）の向きを気にせず、余スペースに逃がすことが可能です。
また、5つ目については、ボードカメラ自体の電源要件は5Vですが、インターフェースボードがオプトカプラーを採用した24Vまで対応しており、電圧変換器が内蔵されているためPLC機器との接続が可能なことも分離型のdart（GigE）ならではの特長となっております。

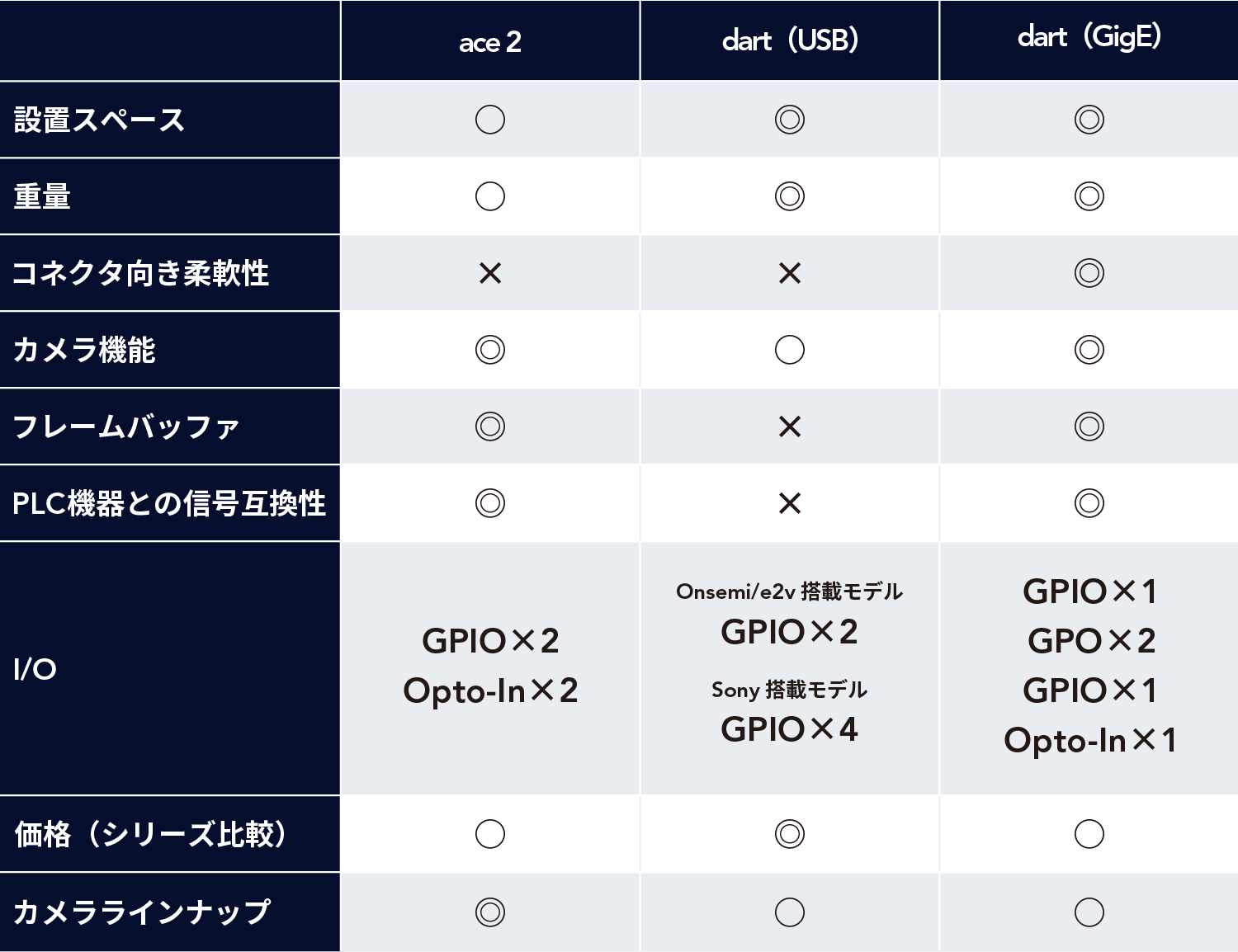

またこれらのdart（GigE）の特長について、他カメラシリーズと比較したものが下表です。より幅広い組み込みニーズに対応できるdart（GigE）の他、ニーズに応じて最適なソリューションをお選びいただくことが可能です。

世界最高画素のGlobal Sutter Sマウントカメラ

■Sony IMX900を搭載することで、従来比2倍の3.2MPに高画素化
dart（GigE）の中でも画素数が3.2MPのSony IMX900を搭載したモデルはGlobal Shutter世界最高画素のSマウントカメラです。その内容を下図にて説明致します。まず、従来の3.2MPのセンサーはピクセルサイズの関係でセンサーサイズが1/1.8インチとなり、イメージサークルをオーバーしますので、Sマウントでは採用できません（図左）。そのため、図中央で示す通り、Sマウントでは1/2.9インチ、1.6MPが上限となります。これに対し、図右の通り、IMX900はピクセルサイズを小型化したため、Sマウントのイメージサークルに収まる1/3.1インチで3.2MPを実現することができるようになり、Sマウントカメラの応用の幅が広がりました。

■Sマウントカメラの高画素化によるメリット

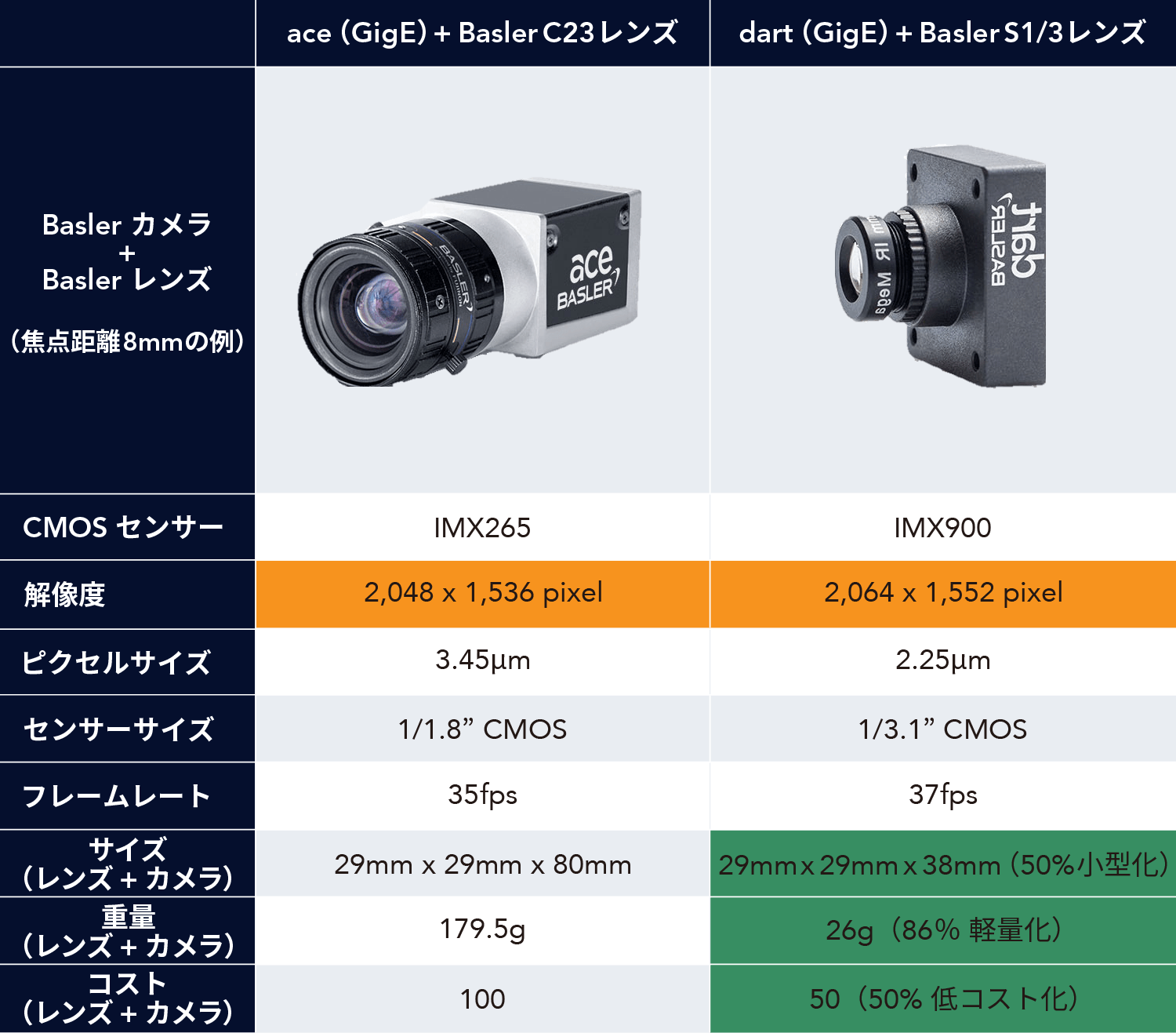

Sマウントカメラの高画素化によりご提供できるメリットについて、結論から先に申し上げますと「小型化、軽量化、低コスト化」になります。下図を元にご説明しますと、3.2MPの製品構成でサイズ、重量、コストを比較しており、左側はSony第二世代センサーを搭載したaceシリーズカメラとレンズを組み合わせたもので、右側はIMX900を搭載したdart（GigE）にSマウントレンズを組み合わせた製品構成です。双方を比較しますと、緑色部分に示す通り、IMX900を搭載したdart（GigE）は、奥行方向が80㎜から38㎜に50％小型化しており、重量については179.5gから26gに86％軽量化しております。またコストについても50％低下しているため、Sマウントカメラの高画素化により、小型化や軽量化のみならず低コスト化のニーズにもお応えできるようになりました。

■カメララインナップ
