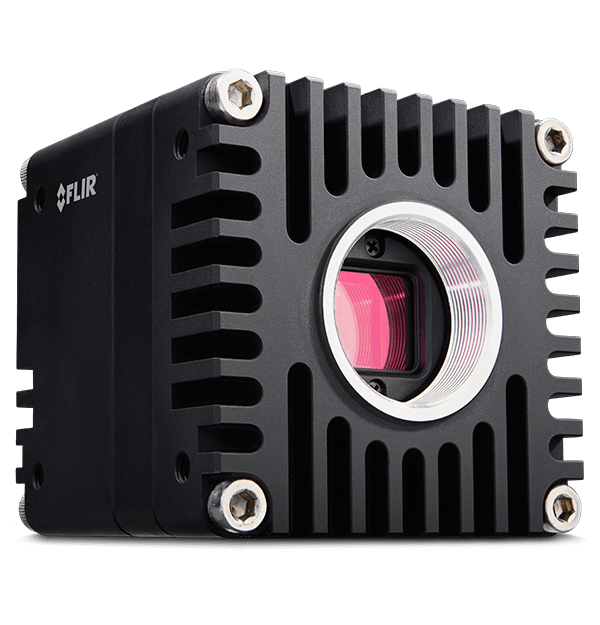

Teledyne FLIR ORX-10GS-51S5C-C Oryxシリーズ / 10GigE対応エリアセンサーカメラ

Sony IMX250 センサーを搭載の10GigEカメラ。

仕様
周辺機器
資料ダウンロード

仕様

項目	ORX-10GS-51S5C-C 仕様
ブランド	Teledyne FLIR
シリーズ	Oryx
型式	ORX-10GS-51S5C-C
センサーメーカー	Sony
センサー	IMX250
解像度 MP	5
解像度 H×V	2448 × 2048 pix
センサーサイズ	2/3″
ピクセルサイズ	3.45 × 3.45 µm
シャッター	Global
FPS	162
モノ/カラー	color
IF	10GigE
レンズマウント	C
発売日	発売済み
ピクセルフォーマット	BayerRG8/10p/10packed/12p/12packed/16、YUV411packed/422packed/444packed、YCbCr411_8/422_8/12p/8、BGR8、RGB8packed、BGRA8、Mono8/10p/10packed/12p/12packed/16
イメージバッファ	240MB
寸法	60 mm × 60 mm × 64 mm
適用温度	保管時：-30℃～60℃、動作時：0℃～50℃
重さ	386 g
IO	Hirose 12pin:光結合I/O入力ライン×2、光結合I/O出力ライン×2、GPIOコネクター（トリガー、ストロボ、電源用）双方向I/Oピン×2、シリアルポート ×1
電源電圧	12~24 V（GPIO 経由）
最大消費電力	12.3W（公称値11.7W）GPIOpoweronly
適合	CE、FCC、KCC、RoHS 本製品のThe ECCN：EAR099
ソフトウェア	Spinnaker Full SDK

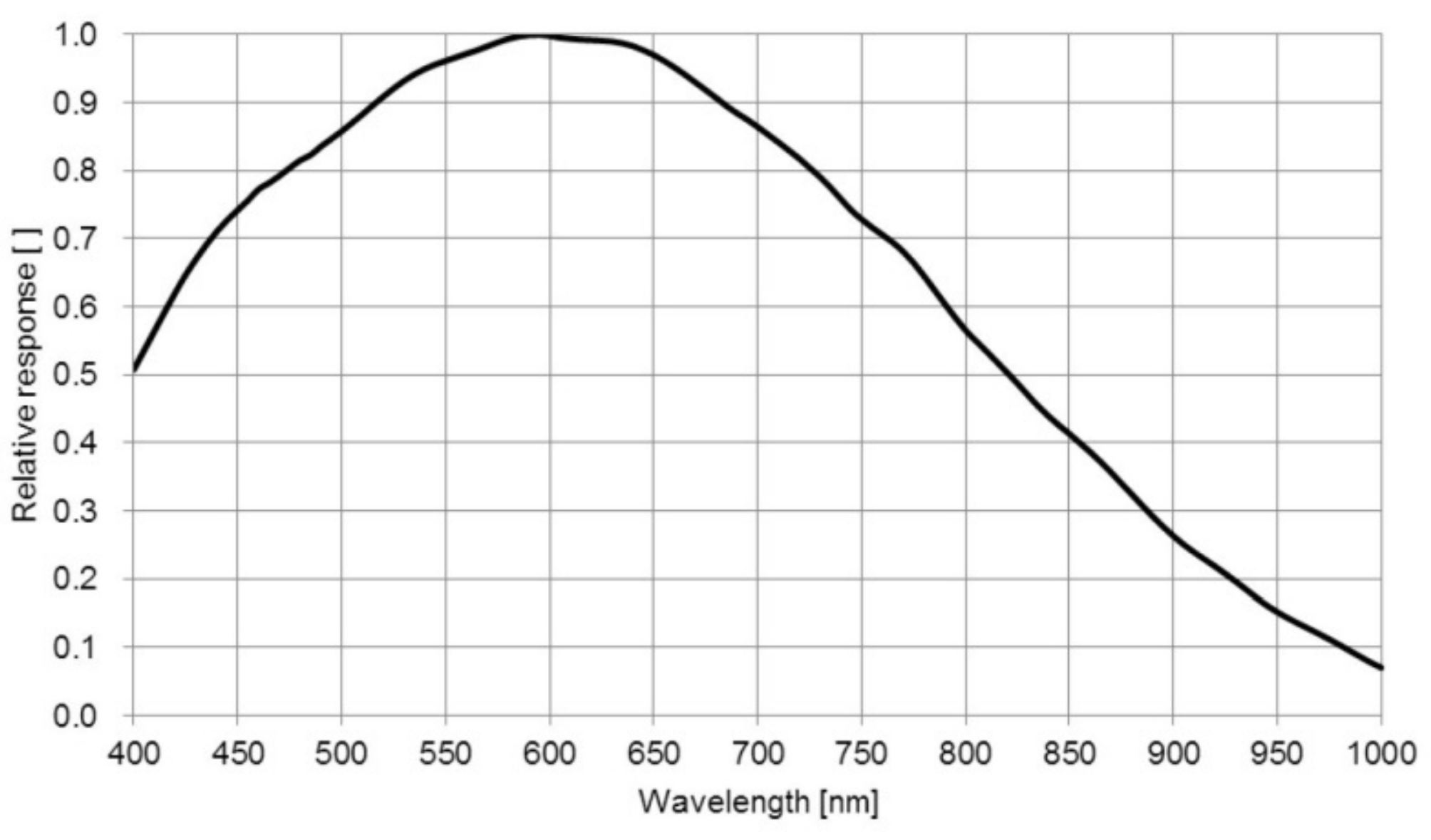

分光感度特性

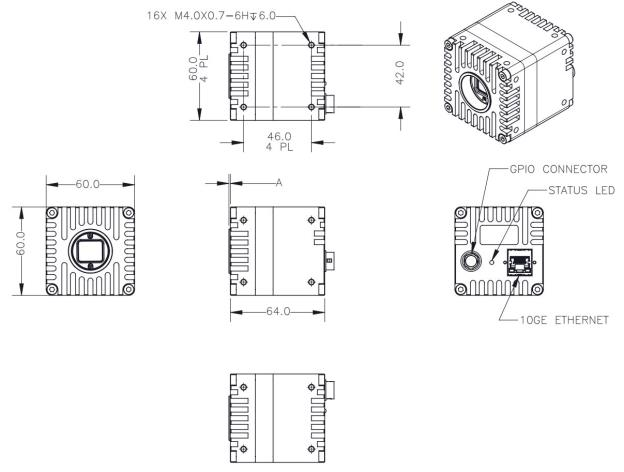

外形図

周辺機器

レンズ

ブランド	シリーズ	型式	対応イメージサークル	焦点距離	絞り範囲(F値)	最短撮影距離	レンズマウント	ピクセルピッチ	対応解像度	フィルターサイズ
Basler	C23	C23-7538-16M-P	2/3""	75 mm	3.8-16	250 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-5028-16M-P	2/3""	50 mm	2.8-16	200 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-3528-16M-P	2/3""	35 mm	2.8-16	150 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-2528-16M-P	2/3""	25 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-1628-16M-P	2/3""	16 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C23	C23-1228-16M-P	2/3""	12 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-0828-16M-P	2/3""	8 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C12	C12-1624-25M-P	1.2""	16 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M40.5×0.5
Basler	C12	C12-1224-25M-P	1.2""	12 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M58×0.75
Basler	C12	C12-5024-25M-P	1.2""	50 mm	2.4-16.0	200 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-3524-25M-P	1.2""	35 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-2524-25M-P	1.2""	25 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
iRAYPLE	MT-X	MT1628X	1.1"	16 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5*0.5
iRAYPLE	MT-X	MT1228X	1.1"	12 mm	2.8-16.0	100 mm	C	2.5 µm	20 MP	M43*P0.75
Basler	CF	CF25ZA-1S	4/3"	25 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF35ZA-1S	4/3"	35 mm	1.8-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF50ZA-1S	4/3"	50 mm	2.4-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-5028-5M-P	2/3"	50 mm	2.8-16.0	400 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C11-P	C11-0824-12M-P	1.1"	8.5 mm	2.4	100 mm	C	3.57 µm	12 MP	M58.0×0.75
Basler	C11-P	C11-1220-12M-P	1.1"	12 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M46×0.5
Basler	C11-P	C11-1620-12M-P	1.1"	16 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M37×0.5
Basler	C11-P	C11-2520-12M-P	1.1"	25 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M35.5×0.5
Basler	C11-P	C11-3520-12M-P	1.1"	35 mm	2.0-16.0	150 mm	C	3.57 µm	12 MP	M34×0.5
Basler	C11-P	C11-5020-12M-P	1.1"	50 mm	2.0-16.0	200 mm	C	3.57 µm	12 MP	M34×0.5
Basler	CF	CF8ZA-1S	1.2"	8 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M52×0.75
Basler	CF	CF12ZA-1S	1.2"	12 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF16ZA-1S	1.2"	16 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-0824-5M-P	2/3"	8 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M35.5×0.5
Basler	C23-P	C23-1224-5M-P	2/3"	12 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-1620-5M-P	2/3"	16 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-2518-5M-P	2/3"	25 mm	1.8-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-3520-5M-P	2/3"	35 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
iRAYPLE	MT-X	MT5028X	1.1"	50 mm	2.8-16.0	250 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT3528X	1.1"	35 mm	2.8-16.0	200 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT2528X	1.1"	25 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MK-M	MK5028M	2/3"	50 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK3528M	2/3"	35 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK2528M	2/3"	25 mm	2.8-16.0	150 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1628M	2/3"	16 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1228M	2/3"	12 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR3520M	2/3"	35 mm	2.0-16.0	200 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR2520M	2/3"	25 mm	2.0-16.0	180 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR1220M	2/3"	12 mm	2.0-16.0	150 mm	C	2.5 µm	8 MP	M27×P0.5
iRAYPLE	MH-M	MHR0828M	2/3"	8 mm	2.8-16.0	100 mm	C	2.5 µm	8 MP	-
iRAYPLE	MH-K	MH08528K	4/3"	8.5 mm	2.8-22.0	500 mm	C	3.1 µm	10 MP	M35.5×P0.5
iRAYPLE	MH-M	MH7532M	2/3"	75 mm	3.2-16.0	150 mm	C	3.6 µm	8 MP	M27×P0.5
iRAYPLE	MH-X	MH5028X	1.1"	50 mm	2.8-16.0	300 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH5020K	4/3"	50 mm	2.0-22.0	300 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH3528X	1.1"	35 mm	2.8-16.0	200 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH3520K	4/3"	35 mm	2.0-22.0	200 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH2528X	1.1"	25 mm	2.8-16.0	150 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH2520K	4/3"	25 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M46×P0.5
iRAYPLE	MH-X	MH1628X	1.1"	16 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH1620K	4/3"	16 mm	2.0-22.0	100 mm	C	3.1 µm	10 MP	M58×P0.5
iRAYPLE	MH-X	MH1228X	1.1"	12 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	-
iRAYPLE	MH-K	MH1220K	4/3"	12 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M77×P0.5

カメラケーブル

ブランド	シリーズ	型式	ケーブル長	固定ネジ	耐屈曲性	シールド	コネクタ(カメラ側→ホスト側)	備考
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-3M	3 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-5M	5 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-7M	7 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-10M	10 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-FC-15M	15 m	あり	あり	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-1M	1 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-3M	3 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-5M	5 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-7M	7 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-10M	10 m	あり	なし	あり	RJ45→RJ45	CAT6A
iRAYPLE	10GigE Network Cable	C01-10GE-RJ45-RJ45-15M	15 m	あり	なし	あり	RJ45→RJ45	CAT6A

IOケーブル

ブランド	シリーズ	型式	ケーブル長	耐屈曲性	コネクタ
iRAYPLE	Hirose 12 pin Power& IO Cable	C02-IO-12PIN-DC-15M	15 m	なし	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C03-IO-12PIN-DC-FC-5M	5 m	あり	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C02-IO-12PIN-DC-FC-10M	10 m	あり	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C02-IO-12PIN-DC-FC-15M	15 m	あり	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C03-IO-12PIN-DC-FC-20M	20 m	あり	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-DC-10M	10 m	なし	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-3M	3 m	なし	Hirose 12pin メスプラグ→先バラ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-5M	5 m	なし	Hirose 12pin メスプラグ→先バラ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-10M	10 m	なし	Hirose 12pin メスプラグ→先バラ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-DC-3M	3 m	なし	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLE	Hirose 12 pin Power& IO Cable	C01-IO-12PIN-DC-5M	5 m	なし	Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ

資料ダウンロード

TeledyneFLIROryx10GigE60mm60mm64mm_cad.zip
