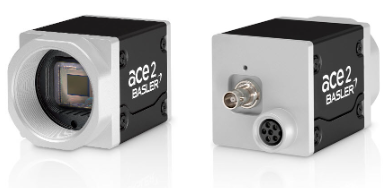

Basler a2A2048-173cmSWIR ace2 Basicシリーズ / CXP-12対応エリアセンサーカメラ

Sony IMX993 センサーを搭載のCXP-12カメラ。

仕様
周辺機器
資料ダウンロード

仕様

項目	a2A2048-173cmSWIR 仕様
ブランド	Basler
シリーズ	ace2 Basic
型式	a2A2048-173cmSWIR
センサーメーカー	Sony
センサー	IMX993
解像度 MP	3.1
解像度 H×V	2048 × 1536 pix
センサーサイズ	1/1.8″
ピクセルサイズ	3.45 × 3.45 µm
シャッター	Global
FPS	173
モノ/カラー	mono
IF	CXP-12
レンズマウント	C
発売日	発売済
ピクセルフォーマット	Mono8/10/10p/12/12p
寸法	42.8 x 29 x 29 mm
適用温度	0 °C - 50 °C
重さ	90 g
IO	光結合入力ライン×1/汎用I/O（GPIO）ライン×2
電源電圧	PoCXP
適合	CE (incl. RoHS)、CoaXPress 2.0、FCC、GenICam、IP30、RoHS、UKCA、UL
ドライバー	カメラコントロールソフトウェア pylon

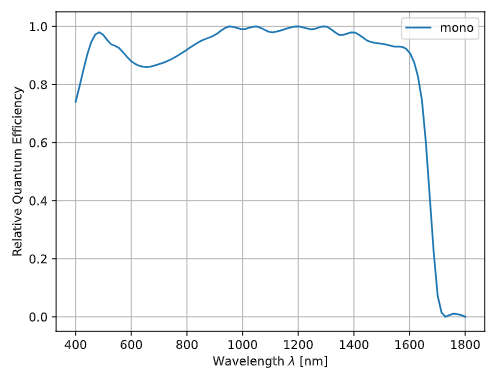

分光感度特性

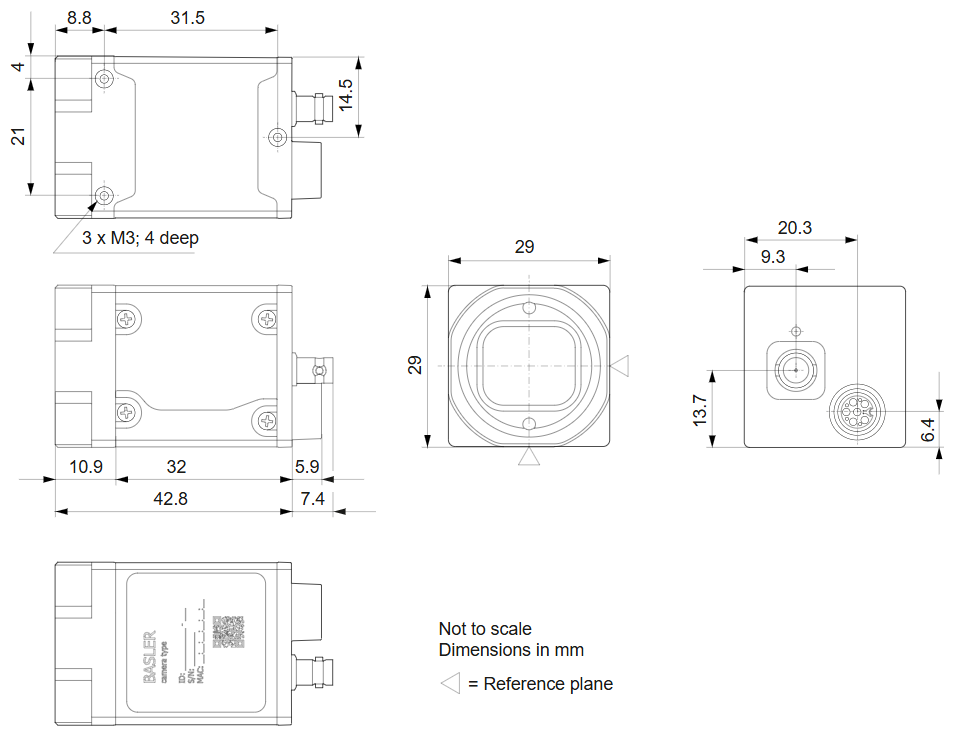

外形図

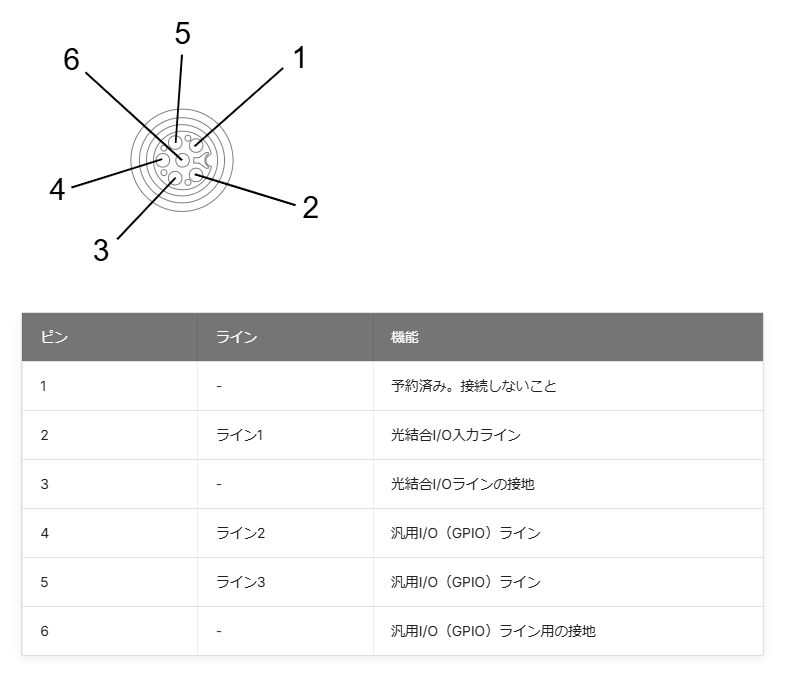

ピンアサイン

周辺機器

レンズ

ブランド	シリーズ	型式	対応イメージサークル	焦点距離	絞り範囲(F値)	最短撮影距離	レンズマウント	ピクセルピッチ	対応解像度	フィルターサイズ
Basler	C23	C23-7538-16M-P	2/3""	75 mm	3.8-16	250 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-5028-16M-P	2/3""	50 mm	2.8-16	200 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-3528-16M-P	2/3""	35 mm	2.8-16	150 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-2528-16M-P	2/3""	25 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-1628-16M-P	2/3""	16 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C23	C23-1228-16M-P	2/3""	12 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-0828-16M-P	2/3""	8 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C12	C12-1624-25M-P	1.2""	16 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M40.5×0.5
Basler	C12	C12-1224-25M-P	1.2""	12 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M58×0.75
Basler	C12	C12-5024-25M-P	1.2""	50 mm	2.4-16.0	200 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-3524-25M-P	1.2""	35 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-2524-25M-P	1.2""	25 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
iRAYPLE	MT-X	MT1628X	1.1"	16 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5*0.5
iRAYPLE	MT-X	MT1228X	1.1"	12 mm	2.8-16.0	100 mm	C	2.5 µm	20 MP	M43*P0.75
iRAYPLE	A9-6MP	A9-2528-6MP	1/1.8"	25 mm	2.8-16.0	150 mm	C	2.5 µm	6 MP	M27×P0.5
Basler	CF	CF25ZA-1S	4/3"	25 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF35ZA-1S	4/3"	35 mm	1.8-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF50ZA-1S	4/3"	50 mm	2.4-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-5028-5M-P	2/3"	50 mm	2.8-16.0	400 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C11-P	C11-0824-12M-P	1.1"	8.5 mm	2.4	100 mm	C	3.57 µm	12 MP	M58.0×0.75
Basler	C11-P	C11-1220-12M-P	1.1"	12 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M46×0.5
Basler	C11-P	C11-1620-12M-P	1.1"	16 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M37×0.5
Basler	C11-P	C11-2520-12M-P	1.1"	25 mm	2.0-16.0	100 mm	C	3.57 µm	12 MP	M35.5×0.5
Basler	C11-P	C11-3520-12M-P	1.1"	35 mm	2.0-16.0	150 mm	C	3.57 µm	12 MP	M34×0.5
Basler	C11-P	C11-5020-12M-P	1.1"	50 mm	2.0-16.0	200 mm	C	3.57 µm	12 MP	M34×0.5
Basler	CF	CF8ZA-1S	1.2"	8 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M52×0.75
Basler	CF	CF12ZA-1S	1.2"	12 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF16ZA-1S	1.2"	16 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	C23-P	C23-0824-5M-P	2/3"	8 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M35.5×0.5
Basler	C23-P	C23-1224-5M-P	2/3"	12 mm	2.4-16.0	100 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-1620-5M-P	2/3"	16 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-2518-5M-P	2/3"	25 mm	1.8-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
Basler	C23-P	C23-3520-5M-P	2/3"	35 mm	2.0-16.0	200 mm	C	3.4 µm	5 MP	M27.0×0.5
iRAYPLE	MT-X	MT5028X	1.1"	50 mm	2.8-16.0	250 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT3528X	1.1"	35 mm	2.8-16.0	200 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT2528X	1.1"	25 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MK-M	MK5028M	2/3"	50 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK3528M	2/3"	35 mm	2.8-16.0	200 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK2528M	2/3"	25 mm	2.8-16.0	150 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1628M	2/3"	16 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MK-M	MK1228M	2/3"	12 mm	2.8-16.0	100 mm	C	2.5 µm	10 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR3520M	2/3"	35 mm	2.0-16.0	200 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR2520M	2/3"	25 mm	2.0-16.0	180 mm	C	2.5 µm	8 MP	M25.5×P0.5
iRAYPLE	MH-M	MHR1220M	2/3"	12 mm	2.0-16.0	150 mm	C	2.5 µm	8 MP	M27×P0.5
iRAYPLE	MH-M	MHR0828M	2/3"	8 mm	2.8-16.0	100 mm	C	2.5 µm	8 MP	-
iRAYPLE	MH-K	MH08528K	4/3"	8.5 mm	2.8-22.0	500 mm	C	3.1 µm	10 MP	M35.5×P0.5
iRAYPLE	MH-M	MH7532M	2/3"	75 mm	3.2-16.0	150 mm	C	3.6 µm	8 MP	M27×P0.5
iRAYPLE	MH-X	MH5028X	1.1"	50 mm	2.8-16.0	300 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH5020K	4/3"	50 mm	2.0-22.0	300 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH3528X	1.1"	35 mm	2.8-16.0	200 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH3520K	4/3"	35 mm	2.0-22.0	200 mm	C	3.1 µm	10 MP	M40.5×P0.5
iRAYPLE	MH-X	MH2528X	1.1"	25 mm	2.8-16.0	150 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH2520K	4/3"	25 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M46×P0.5
iRAYPLE	MH-X	MH1628X	1.1"	16 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	M35.5×P0.5
iRAYPLE	MH-K	MH1620K	4/3"	16 mm	2.0-22.0	100 mm	C	3.1 µm	10 MP	M58×P0.5
iRAYPLE	MH-X	MH1228X	1.1"	12 mm	2.8-16.0	100 mm	C	3.1 µm	12 MP	-
iRAYPLE	MH-K	MH1220K	4/3"	12 mm	2.0-22.0	150 mm	C	3.1 µm	10 MP	M77×P0.5
iRAYPLE	MH-SP	MH0628SP	1/1.8"	6 mm	2.8-16.0	80 mm	C	2.5 µm	6 MP	-
iRAYPLE	A9-6MP	A9-5028-6MP	1/1.8"	50 mm	2.8-16.0	250 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-3528-6MP	1/1.8"	35 mm	2.8-16.0	200 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1628-6MP	1/1.8"	16 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-1228-6MP	1/1.8"	12 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5
iRAYPLE	A9-6MP	A9-0828-6MP	1/1.8"	8 mm	2.8-16.0	100 mm	C	2.5 µm	6 MP	M27×P0.5

カメラケーブル

ブランド	シリーズ	型式	ケーブル長	固定ネジ	耐屈曲性	シールド	コネクタ(カメラ側→ホスト側)
Basler	Premium	CXP_Cable_10M	10m	なし	なし	あり	Micro-BNC (HD-BNC)
Basler	Premium	CXP_Cable_3M	3m	なし	なし	あり	Micro-BNC (HD-BNC)
Basler	Premium	CXP_Cable_5M	5m	なし	なし	あり	Micro-BNC (HD-BNC)
Basler	Standard	CXP_Cable_20M	20m	なし	なし	あり	Micro-BNC (HD-BNC)
Basler	Standard	CXP_Cable_30M	30m	なし	なし	あり	Micro-BNC (HD-BNC)
Basler	Standard	CXP_Cable_10M_DrC	10m	なし	あり	あり	Micro-BNC (HD-BNC)
Basler	Standard	CXP_Cable_3M_DrC	3m	なし	あり	あり	Micro-BNC (HD-BNC)
Basler	Standard	CXP_Cable_5M_DrC	5m	なし	あり	あり	Micro-BNC (HD-BNC)
iRAYPLE	CoaXPress-12 Cable	CXP12-HDBNC-HDBNC-NCMBMBCBB-3M	3 m	なし	あり	あり	HDBNC→HDBNC
iRAYPLE	CoaXPress-12 Cable	CXP12-HDBNC-HDBNC-NCMBMBCBB-5M	5 m	なし	あり	あり	HDBNC→HDBNC
iRAYPLE	CoaXPress-12 Cable	CXP12-HDBNC-HDBNC-NCMBMBCBB-7M	7 m	なし	あり	あり	HDBNC→HDBNC

IOケーブル

ブランド	シリーズ	型式	ケーブル長	耐屈曲性	コネクタ	備考
