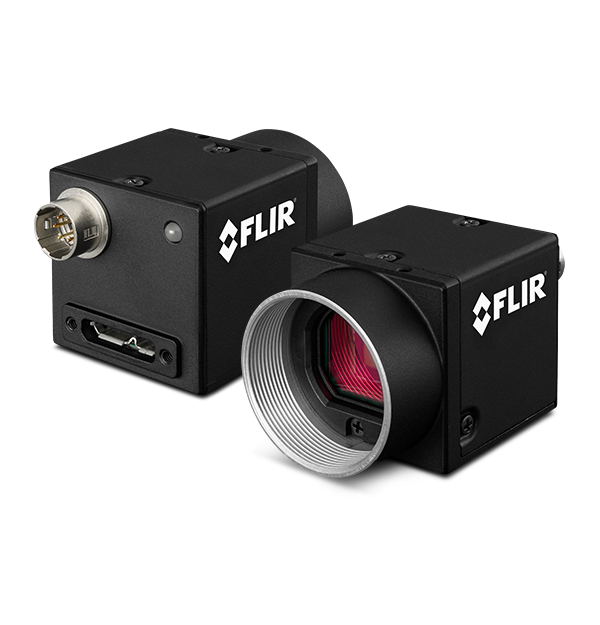

Sony IMX422 センサーを搭載のUSB3.0カメラ。
Teledyne FLIR BFS-U3-20S4M-C BlackflySシリーズ / USB3.0対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | BFS-U3-20S4M-C 仕様 |
|---|---|
| ブランド | Teledyne FLIR |
| シリーズ | BlackflyS |
| 型式 | BFS-U3-20S4M-C |
| センサーメーカー | Sony |
| センサー | IMX422 |
| 解像度 MP | 2 |
| 解像度 H×V | 1616 × 1240 pix |
| センサーサイズ | 1/1.7″ |
| ピクセルサイズ | 4.5 × 4.5 µm |
| シャッター | Global |
| FPS | 175 |
| モノ/カラー | mono |
| IF | USB3.0 |
| コネクタ | - |
| レンズマウント | C |
| 発売日 | 発売済み |
| ピクセルフォーマット | Mono8/10p/12p/12packed/10packed/16 |
| イメージバッファ | 240 MB |
| 寸法 | 29×29×39 mm |
| 適用温度 | 保管時：-30℃～60℃、動作時：0℃～50℃ |
| 重さ | 36 g |
| IO | Hirose 6pin GPIOコネクター（トリガー、ストロボ、電源用）:オプトアイソレート入力×1、オプトアイソレート出力×1双方向I/Oピン×1、入力ピン×1 |
| 電源電圧 | 8~24 V（GPIO経由）または5 V（USB 3.0インターフェース経由） |
| 最大消費電力 | 4.2W |
| 適合 | CE、FCC、KCC、RoHS 本製品のThe ECCN：EAR099 |
| ソフトウェア | Spinnaker Full SDK |

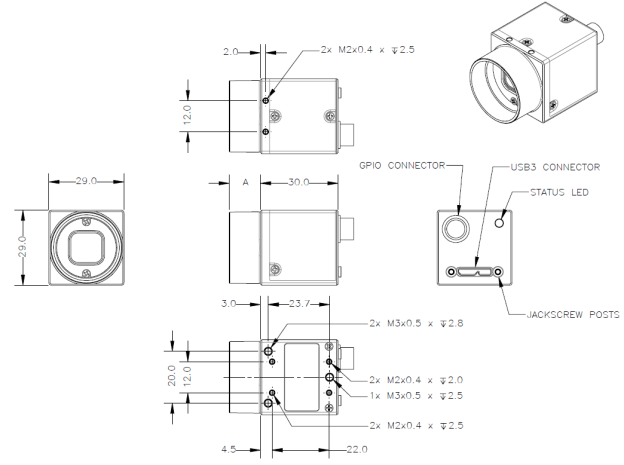

外形図
周辺機器
レンズ
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | USB3.0 Cable | C04-U3-AM-MicroB(N)-OF-5M | 5 m | あり | あり | あり | USB Micro-B→USB A | 光ファイバーケーブル、金属コネクタ |
| iRAYPLE | USB3.0 Cable | C04-U3-AM-MicroB(N)-OF-10M | 10 m | あり | あり | あり | USB Micro-B→USB A | 光ファイバーケーブル、金属コネクタ |
| Basler | Premium | 2000036231 | 10m | なし | あり | あり | USB 3.0 Type A connector (female), locking screws/USB 3.0 Type A | USB延長ケーブル |
| Basler | Premium | 2000036232 | 20m | なし | あり | あり | USB 3.0 Type A connector (female), locking screws/USB 3.0 Type A | USB延長ケーブル |
| Basler | Premium | 2200000297 | 10m | なし | あり | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | USBハイブリッドケーブル |
| Basler | Standard | 2000035891 | 1m | なし | なし | あり | USB 3.0 Micro B, 90° angled/USB 3.0 Type A | Basler dart、pulse用 |
| Basler | Standard | 2000035892 | 3m | なし | なし | あり | USB 3.0 Micro B, 90° angled/USB 3.0 Type A | Basler dart、pulse用 |
| Basler | Standard | 2000035929 | 5m | なし | なし | あり | USB 3.0 Micro B, 90° angled/USB 3.0 Type A | Basler dart、pulse用 |
| Basler | Standard | 2000035131 | 1m | なし | なし | あり | USB 3.0 Micro B/USB 3.0 Type A | Basler dart、pulse用 |
| Basler | Standard | 2000035315 | 3m | なし | なし | あり | USB 3.0 Micro B/USB 3.0 Type A | Basler dart、pulse用 |
| Basler | Premium | USB3_DrC_Cable_5M | 5m | あり | あり | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | |
| Basler | Premium | 2000036369 | 1m | あり | なし | あり | USB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A | |
| Basler | Premium | 2000035994 | 3m | あり | なし | あり | USB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A | |
| Basler | Premium | 2000035995 | 5m | あり | なし | あり | USB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A | |
| Basler | Premium | USB3_Cable_1M_S | 1m | あり | なし | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | |
| Basler | Premium | USB3_Cable_3M_S | 3m | あり | なし | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | |
| Basler | Premium | USB3_Cable_5M_S | 5m | あり | なし | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | |
| Basler | Premium | USB3_Cable_8M_S | 8m | あり | なし | あり | USB 3.0 Micro B, locking screws/USB 3.0 Type A | |
| Basler | Standard | USB3_Cable_L01_ST | 1m | あり | なし | あり | USB 3.0 Micro B, 90° angled, locking screws/USB 3.0 Type A | |
| Basler | Standard | USB3_Cable_L03_ST | 3m | あり | なし | あり | USB 3.0 Micro B, 90° angled, locking screws/USB 3.0 Type A | |
| iRAYPLE | USB3.0 Cable | C02-U3-AM-MicroB-1.5M | 1.5 m | あり | なし | あり | USB Micro-B→USB A | |
| iRAYPLE | USB3.0 Cable | C03-U3-AM-MicroB-3M | 3 m | あり | なし | あり | USB Micro-B→USB A | |
| iRAYPLE | USB3.0 Cable | C02-U3-AM-MicroB-3M | 3 m | あり | なし | あり | USB Micro-B→USB A | |
| iRAYPLE | USB3.0 Cable | C03-U3-AM-MicroB-FC-5M | 5 m | あり | あり | あり | USB Micro-B→USB A | |
| iRAYPLE | USB3.0 Cable | C04-U3-AM-MicroB(N)-OF-5M | 5 m | あり | あり | あり | USB Micro-B→USB A | 光ファイバーケーブル、金属コネクタ |
| iRAYPLE | USB3.0 Cable | C04-U3-AM-MicroB(N)-OF-10M | 10 m | あり | あり | あり | USB Micro-B→USB A | 光ファイバーケーブル、金属コネクタ |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-10M-LC | 10 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-15M-LC | 15 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-10M | 10 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-15M | 15 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-1M-LC | 1 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C01-IO-6PIN-DC-3M | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ |
