iRAYPLE AH3600CG000E AHシリーズ / GigE対応エリアセンサー産業用カメラ

Sony IMX178 センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH3600CG000E 仕様
ブランドiRAYPLE
シリーズAH
型式AH3600CG000E
センサーメーカーSony
センサーIMX178
解像度 MP6
解像度 H×V3072 × 2048 pix
センサーサイズ1/1.8″
ピクセルサイズ2.4 × 2.4 µm
シャッターRolling
FPS19
モノ/カラーcolor
IFGigE
レンズマウントC
S/N比41.4 dB
ダイナミックレンジ71.7 dB
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)25.5 μs ~ 2.5 sec
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed,YUV422_8_UYVY,YUV422_8,RGB8,BGR8
イメージバッファ256MB
寸法29 mm×29 mm×42 mm
適用温度保管時：-30℃~80℃、動作時：0℃~50℃
重さ98 g
IOHirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、光結合I/O出力ライン×1および 光結合なしの構成可能な入力/出力
電源電圧Hiroseインターフェイスを介したPoE/DC 9V~24Vの電源
消費電力12 VDC≈2.0W
ドライバーMV Viewer ドライバー

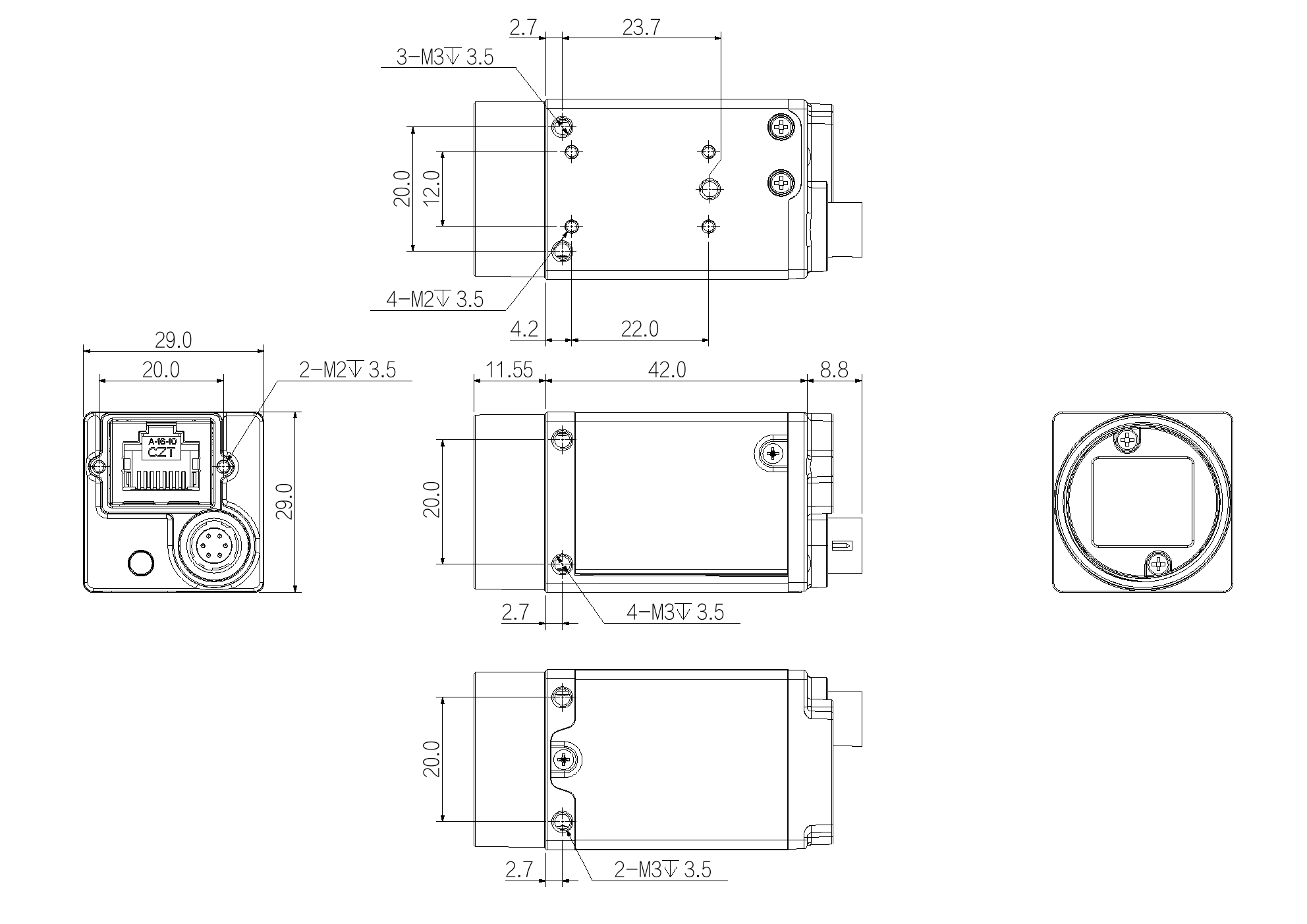

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
iRAYPLEMT-XMT1628X1.1"16 mm2.8-16.0150 mmC2.5 µm20 MPM35.5*0.5
iRAYPLEMT-XMT1228X1.1"12 mm2.8-16.0100 mmC2.5 µm20 MPM43*P0.75
iRAYPLEA9-6MPA9-2528-6MP1/1.8"25 mm2.8-16.0150 mmC2.5 µm6 MPM27×P0.5
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMK-MMK5028M2/3"50 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK3528M2/3"35 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK2528M2/3"25 mm2.8-16.0150 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1628M2/3"16 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1228M2/3"12 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMH-MMHR3520M2/3"35 mm2.0-16.0200 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR2520M2/3"25 mm2.0-16.0180 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR1220M2/3"12 mm2.0-16.0150 mmC2.5 µm8 MPM27×P0.5
iRAYPLEMH-MMHR0828M2/3"8 mm2.8-16.0100 mmC2.5 µm8 MP-
iRAYPLEMH-KMH08528K4/3"8.5 mm2.8-22.0500 mmC3.1 µm10 MPM35.5×P0.5
iRAYPLEMH-MMH7532M2/3"75 mm3.2-16.0150 mmC3.6 µm8 MPM27×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH5020K4/3"50 mm2.0-22.0300 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH3520K4/3"35 mm2.0-22.0200 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH2520K4/3"25 mm2.0-22.0150 mmC3.1 µm10 MPM46×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH1620K4/3"16 mm2.0-22.0100 mmC3.1 µm10 MPM58×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
iRAYPLEMH-KMH1220K4/3"12 mm2.0-22.0150 mmC3.1 µm10 MPM77×P0.5
iRAYPLEMH-SPMH0628SP1/1.8"6 mm2.8-16.080 mmC2.5 µm6 MP-
iRAYPLEA9-6MPA9-5028-6MP1/1.8"50 mm2.8-16.0250 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-3528-6MP1/1.8"35 mm2.8-16.0200 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1628-6MP1/1.8"16 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1228-6MP1/1.8"12 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-0828-6MP1/1.8"8 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-50M50 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT5e

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
