iRAYPLE AB3138MU000E ABシリーズ / USB3.0対応エリアセンサー産業用カメラ

SmartSens SC130GS センサーを搭載のUSB3.0カメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AB3138MU000E 仕様
ブランドiRAYPLE
シリーズAB
型式AB3138MU000E
センサーメーカーSmartSens
センサーSC130GS
解像度 MP1.3
解像度 H×V1280 × 1024 pix
センサーサイズ1/2.7″
ピクセルサイズ4.0 × 4.0 µm
シャッターGlobal
FPS201
モノ/カラーmono
IFUSB3.0
コネクタ-
レンズマウントC
発売日発売済み
S/N比40 dB
ダイナミックレンジ60 dB
ビニング対応
ROI対応
X Flip-
Y Flip-
ゲイン1~32
ホワイトバランス-
ガンマ0~4、LUT対応
露光時間(s)10μs~1s
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono8/10/10Packed
イメージバッファ64MB
寸法35×35×19mm
適用温度保管時：-30℃~80℃、動作時：-30℃~50℃
重さ46 g
IO標準5pin:トリガーコネクタ:光結合IO入力ライン×1、光結合IO出力ライン×1、汎用I/O（GPIO）×1
電源電圧USBコネクタ経由電源供給(USB3.0インターフェース仕様に準拠)
消費電力2.8 W
適合CE、FCC、RoHS
ドライバーMV Viewer ドライバー

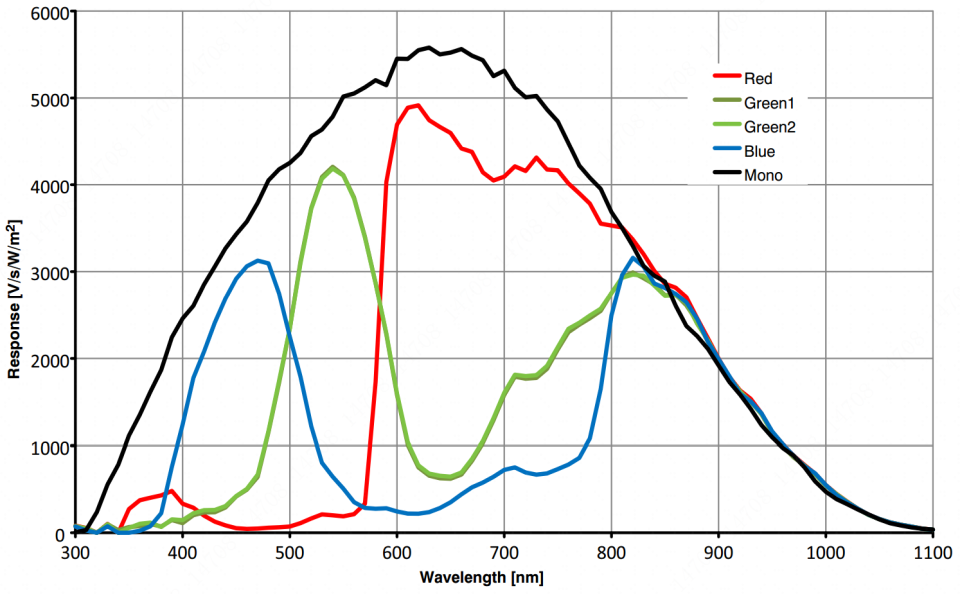

分光感度特性

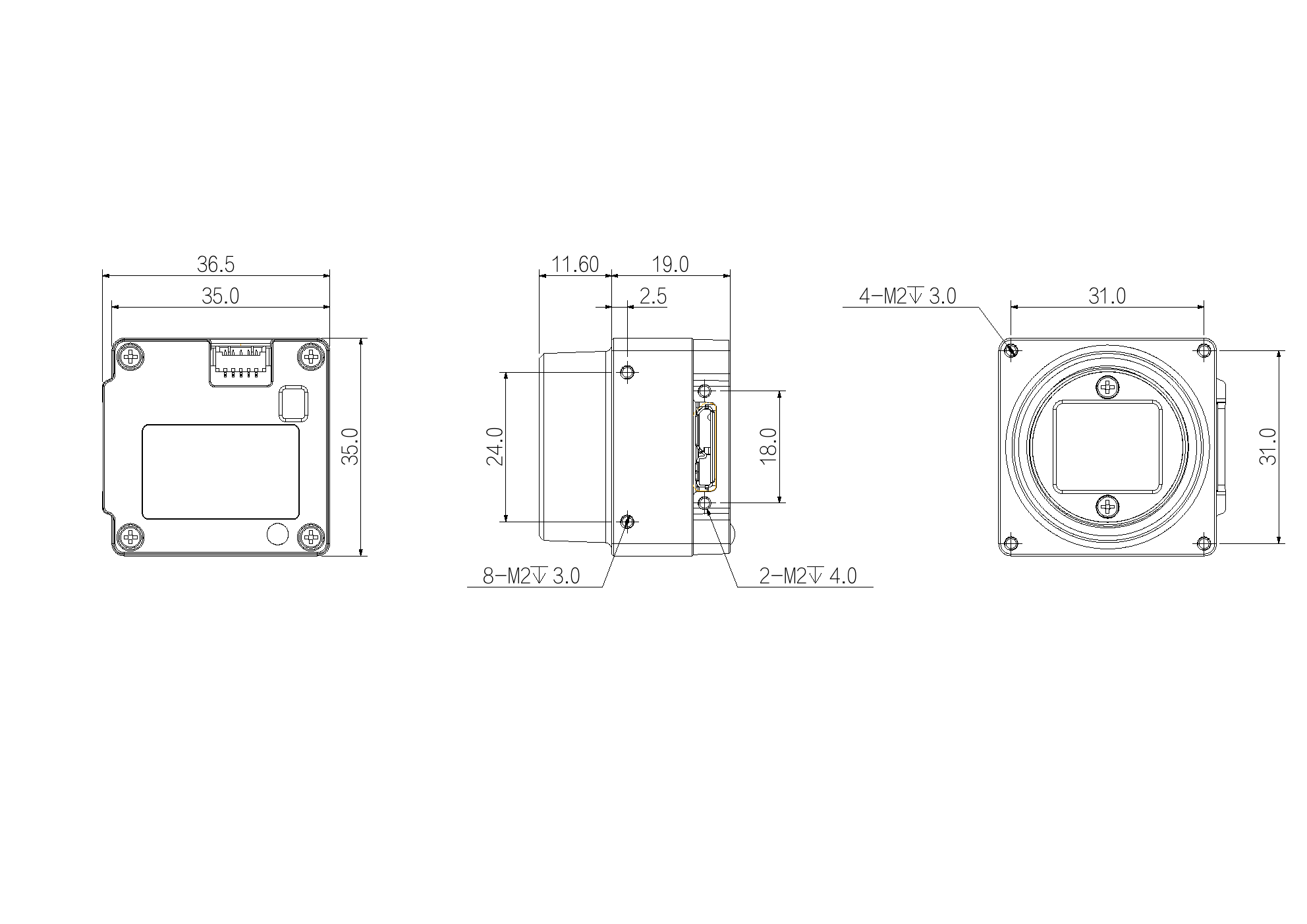

外形図

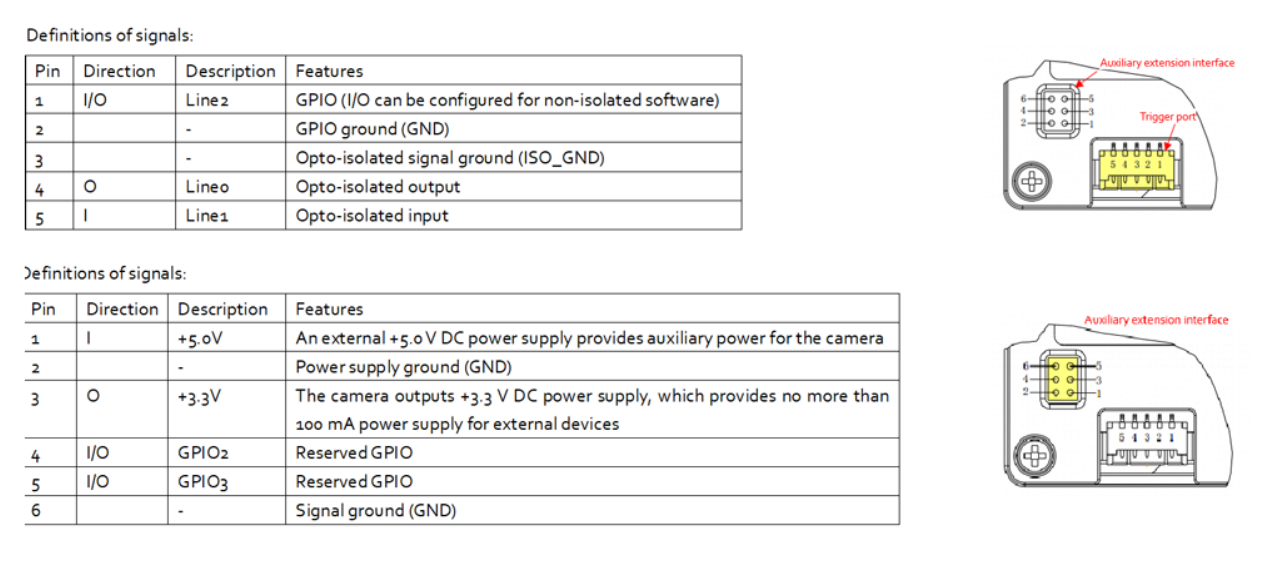

ピンアサイン

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
iRAYPLEMT-XMT1628X1.1"16 mm2.8-16.0150 mmC2.5 µm20 MPM35.5*0.5
iRAYPLEMT-XMT1228X1.1"12 mm2.8-16.0100 mmC2.5 µm20 MPM43*P0.75
iRAYPLEA9-6MPA9-2528-6MP1/1.8"25 mm2.8-16.0150 mmC2.5 µm6 MPM27×P0.5
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMK-MMK5028M2/3"50 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK3528M2/3"35 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK2528M2/3"25 mm2.8-16.0150 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1628M2/3"16 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1228M2/3"12 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMH-MMHR3520M2/3"35 mm2.0-16.0200 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR2520M2/3"25 mm2.0-16.0180 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR1220M2/3"12 mm2.0-16.0150 mmC2.5 µm8 MPM27×P0.5
iRAYPLEMH-MMHR0828M2/3"8 mm2.8-16.0100 mmC2.5 µm8 MP-
iRAYPLEMH-KMH08528K4/3"8.5 mm2.8-22.0500 mmC3.1 µm10 MPM35.5×P0.5
iRAYPLEMH-MMH7532M2/3"75 mm3.2-16.0150 mmC3.6 µm8 MPM27×P0.5
iRAYPLEMH-SMH7528S1/1.8"75 mm2.8-22.0500 mmC3.1 µm3 MPM30.5×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH5020K4/3"50 mm2.0-22.0300 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH3520K4/3"35 mm2.0-22.0200 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH2520K4/3"25 mm2.0-22.0150 mmC3.1 µm10 MPM46×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH1620K4/3"16 mm2.0-22.0100 mmC3.1 µm10 MPM58×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
iRAYPLEMH-KMH1220K4/3"12 mm2.0-22.0150 mmC3.1 µm10 MPM77×P0.5
iRAYPLEMH-SPMH0628SP1/1.8"6 mm2.8-16.080 mmC2.5 µm6 MP-
iRAYPLEMH-SMH0420S1/1.8"4 mm2.0-Close100 mmC3.1 µm3 MP-
iRAYPLEA9-6MPA9-5028-6MP1/1.8"50 mm2.8-16.0250 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-3528-6MP1/1.8"35 mm2.8-16.0200 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1628-6MP1/1.8"16 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1228-6MP1/1.8"12 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-0828-6MP1/1.8"8 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-FC-5M5 mありありありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-1.5M1.5 mありなしありUSB Micro-B→USB A

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
