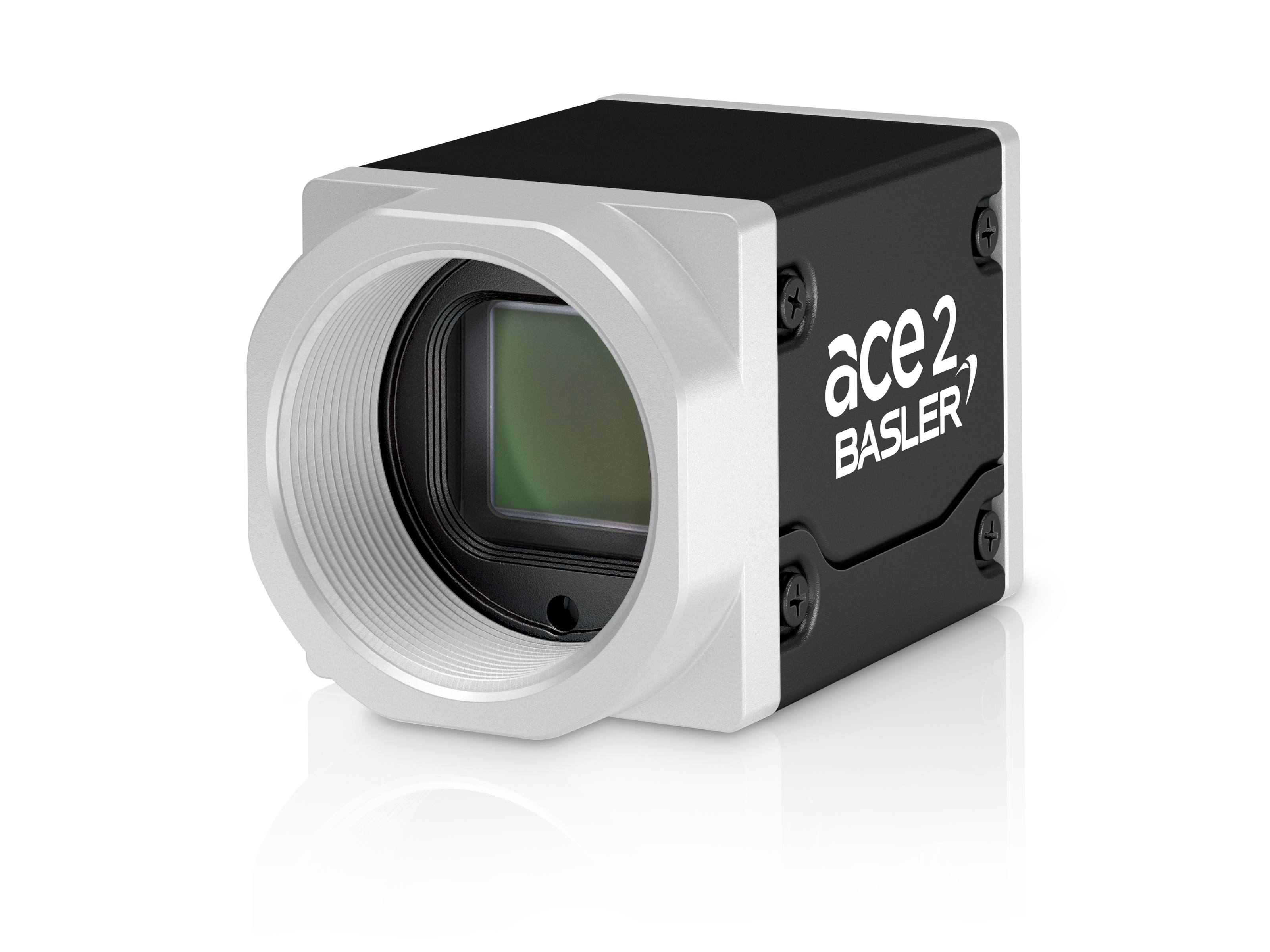

Basler a2A2840-67g5mUV ace2 Basicシリーズ / 5GigE対応エリアセンサーカメラ

Sony IMX487 センサーを搭載の5GigEカメラ。 解像度8MPで67fpsを実現。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目a2A2840-67g5mUV 仕様
ブランドBasler
シリーズace2 Basic
型式a2A2840-67g5mUV
センサーメーカーSony
センサーIMX487
解像度 MP8
解像度 H×V2840 × 2840 pix
センサーサイズ2/3″
ピクセルサイズ2.74 × 2.74 µm
シャッターGlobal
FPS67
モノ/カラーmono
IF5GigE
コネクタ-
レンズマウントC
発売日発売済み
ピクセルフォーマットMono8/10/10p/12/12p
寸法55.5×29×29 mm
適用温度0°C~50°C
重さ102 g
IOM8 6pin:光結合入力ライン×1/汎用I/O（GPIO）ライン×2
電源電圧12-24 VDC
消費電力5.7W
適合CE、EAC、FCC、GenIcam、GigEVision2.0、IP30、KC、RoHS、UKCA、UL
ドライバーカメラコントロールソフトウェア pylon

分光感度特性

外形図

ピンアサイン

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
BaslerCFCF25ZA-1S4/3"25 mm1.8-16.0100 mmC2.74 µm23 MPM37.5×0.5
BaslerCFCF35ZA-1S4/3"35 mm1.8-16.0200 mmC2.74 µm23 MPM37.5×0.5
BaslerCFCF50ZA-1S4/3"50 mm2.4-16.0200 mmC2.74 µm23 MPM37.5×0.5
BaslerC11-PC11-0824-12M-P1.1"8.5 mm2.4100 mmC3.57 µm12 MPM58.0×0.75
BaslerC11-PC11-1220-12M-P1.1"12 mm2.0-16.0100 mmC3.57 µm12 MPM46×0.5
BaslerC11-PC11-1620-12M-P1.1"16 mm2.0-16.0100 mmC3.57 µm12 MPM37×0.5
BaslerC11-PC11-2520-12M-P1.1"25 mm2.0-16.0100 mmC3.57 µm12 MPM35.5×0.5
BaslerC11-PC11-3520-12M-P1.1"35 mm2.0-16.0150 mmC3.57 µm12 MPM34×0.5
BaslerC11-PC11-5020-12M-P1.1"50 mm2.0-16.0200 mmC3.57 µm12 MPM34×0.5
BaslerCFCF8ZA-1S1.2"8 mm1.8-16.0100 mmC2.74 µm23 MPM52×0.75
BaslerCFCF12ZA-1S1.2"12 mm1.8-16.0100 mmC2.74 µm23 MPM37.5×0.5
BaslerCFCF16ZA-1S1.2"16 mm1.8-16.0100 mmC2.74 µm23 MPM37.5×0.5
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMK-MMK5028M2/3"50 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK3528M2/3"35 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK2528M2/3"25 mm2.8-16.0150 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1628M2/3"16 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1228M2/3"12 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMH-MMHR3520M2/3"35 mm2.0-16.0200 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR2520M2/3"25 mm2.0-16.0180 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR1220M2/3"12 mm2.0-16.0150 mmC2.5 µm8 MPM27×P0.5
iRAYPLEMH-MMHR0828M2/3"8 mm2.8-16.0100 mmC2.5 µm8 MP-
iRAYPLEMH-KMH08528K4/3"8.5 mm2.8-22.0500 mmC3.1 µm10 MPM35.5×P0.5
iRAYPLEMH-MMH7532M2/3"75 mm3.2-16.0150 mmC3.6 µm8 MPM27×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-MMH5028M2/3"50 mm2.8-32.0400 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-KMH5020K4/3"50 mm2.0-22.0300 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH3520K4/3"35 mm2.0-22.0200 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH2520K4/3"25 mm2.0-22.0150 mmC3.1 µm10 MPM46×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-MMH1620M2/3"16 mm2.0-16.0200 mmC3.1 µm8 MPM25.5×P0.5
iRAYPLEMH-KMH1620K4/3"16 mm2.0-22.0100 mmC3.1 µm10 MPM58×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
iRAYPLEMH-KMH1220K4/3"12 mm2.0-22.0150 mmC3.1 µm10 MPM77×P0.5

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考

資料ダウンロード
