製造業における自動化（FA：ファクトリーオートメーション）や品質検査、ロボットビジョン、物流における自動識別など、産業用画像処理システムの導入が急速に進んでいます。これらのシステムにおいて「画像を入力する目」となるのが産業用カメラです。
一般的なデジタルカメラやスマートフォン等のカメラが「美しく記録すること」を目的とするのに対し、産業用カメラは「正確に認識・計測すること」を目的に設計されています。
産業用カメラには用途や要求性能に応じてさまざまな接続方式（インターフェース）が存在しますが、その中でも世界中で最も広く採用されているのが「GigE（ギグイー）カメラ」です。
本コラムでは、GigEカメラの基本的な仕組みから選定理由、他インターフェースとの比較、システム構成図、そして現場でトラブルを起こさないための導入時の注意点までを網羅して解説します。
1. GigEカメラの概要と技術的背景
GigEカメラとは？
GigEカメラとは、イーサネット規格（1000BASE-T：1Gbps）を用いてパソコンや産業用コントローラとデータ通信を行う産業用デジタルカメラの総称です。「GigE」は「Gigabit Ethernet（ギガビット・イーサネット）」に由来しています。
一般消費者のパソコンで使われるWebカメラ（USB UVC規格）とは異なり、高い信頼性、正確なトリガ同期、大量の画像データを漏れなく高速転送する機能を備えています。
世界共通規格「GigE Vision」
GigEカメラのほぼ全ては、AIA（Automated Imaging Association）が策定した国際標準規格「GigE Vision」に準拠しています。
GigE Vision規格の最大のメリットは、「マルチベンダー相互運用性」です。カメラメーカーと画像処理ソフトウェア（HALCON、VisionPro、OpenCVなど）のメーカーが異なっていても、同一の通信ルール（プロトコル）で動作するため、システムの互換性が極めて高くなります。
2. システム構成図と配線イメージ
GigEカメラシステムは、標準的なネットワーク機器やケーブルを利用してシンプルかつ柔軟に構築できます。以下に代表的な接続構成を示します。

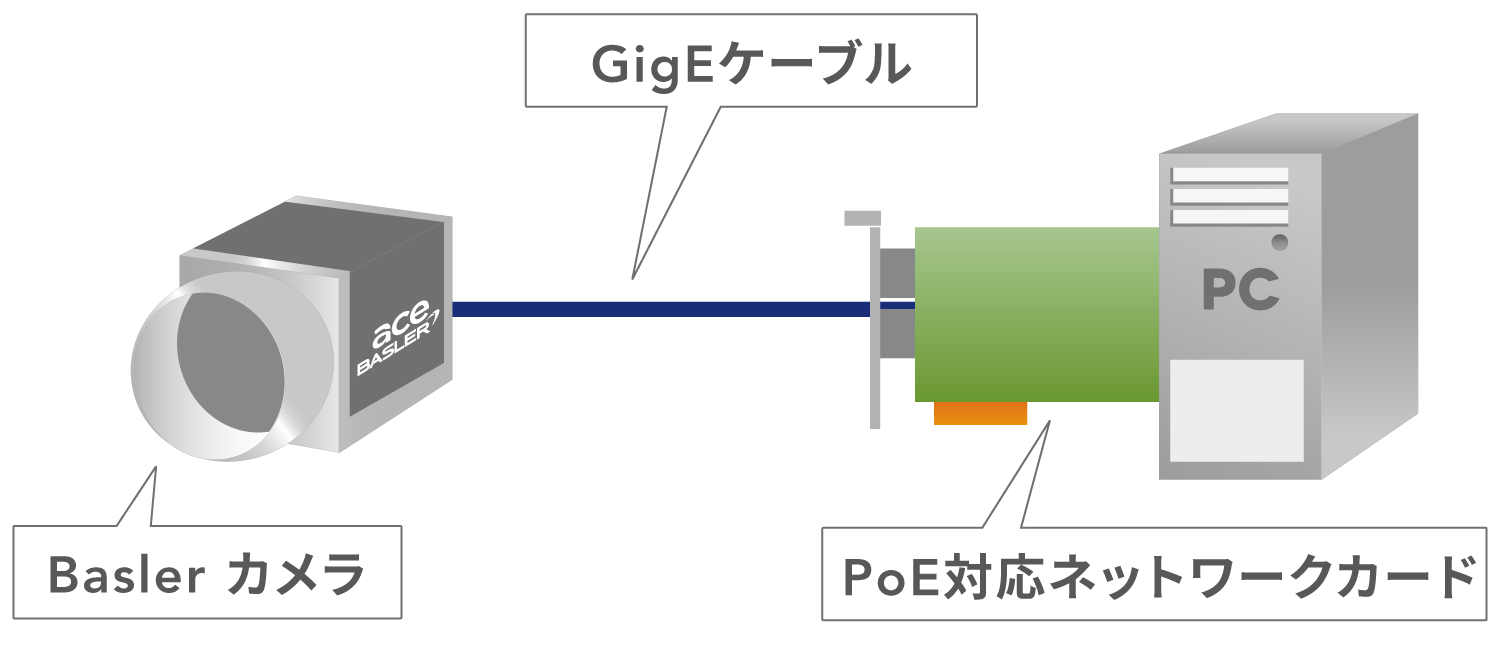

【①PoE対応ネットワークカードによる電源供給例】

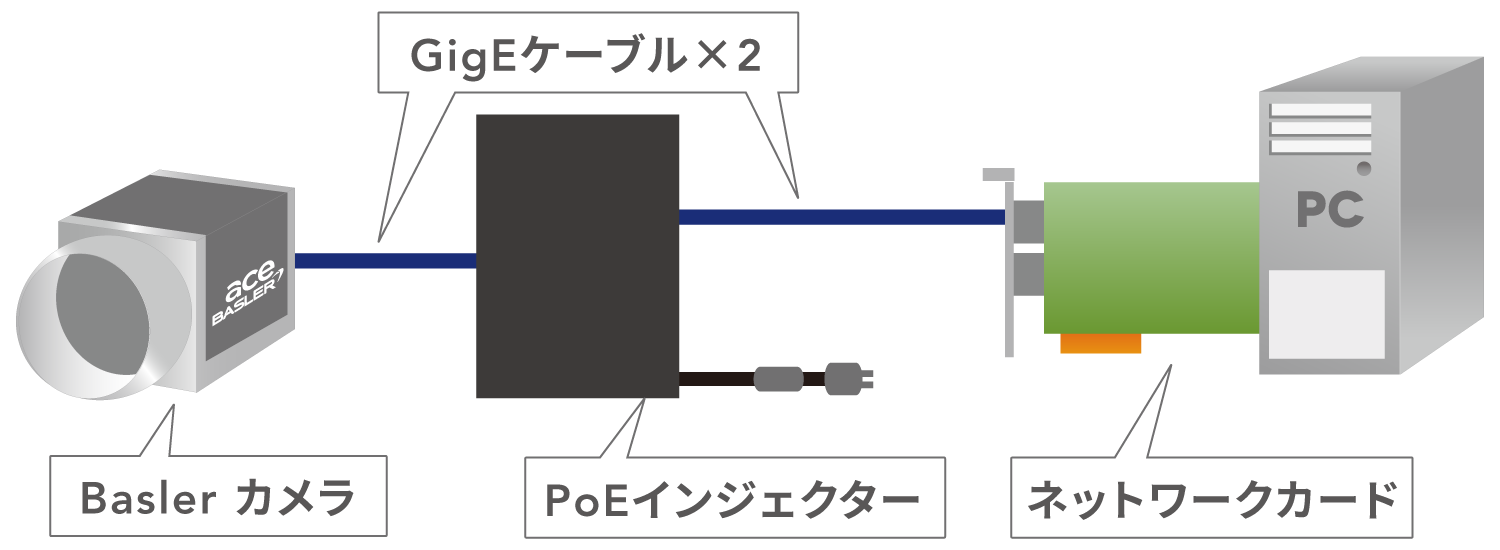

【②インジェクターによる電源供給例】

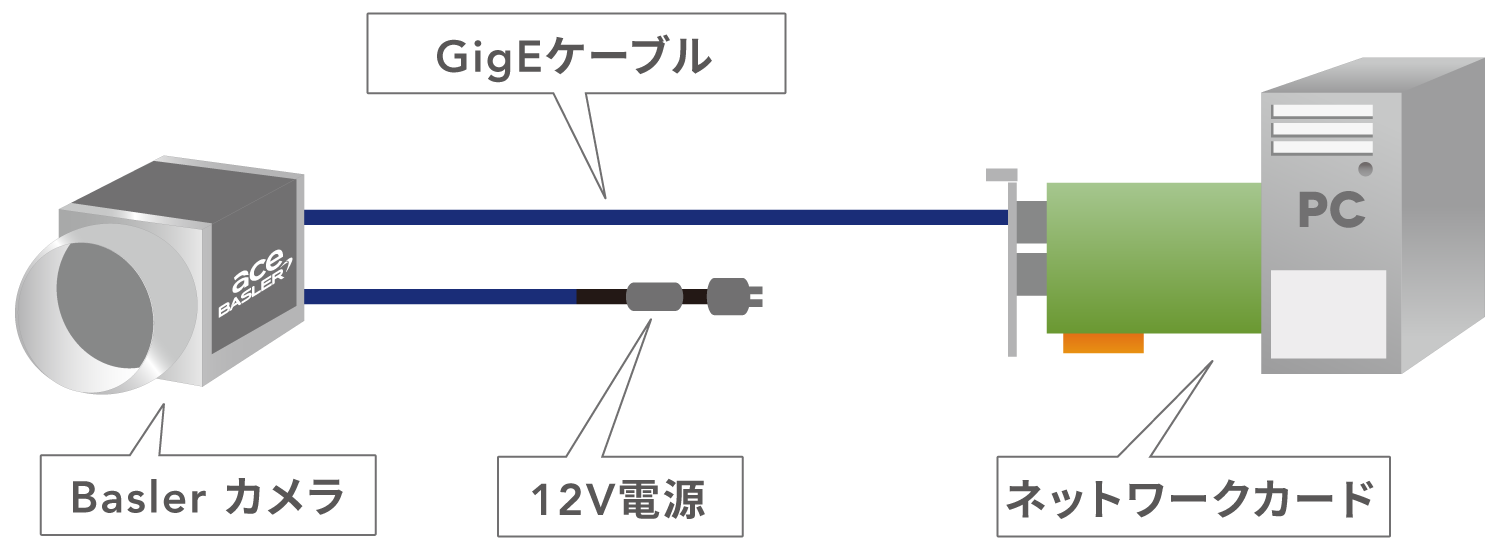

【③外部電源による電源供給例】

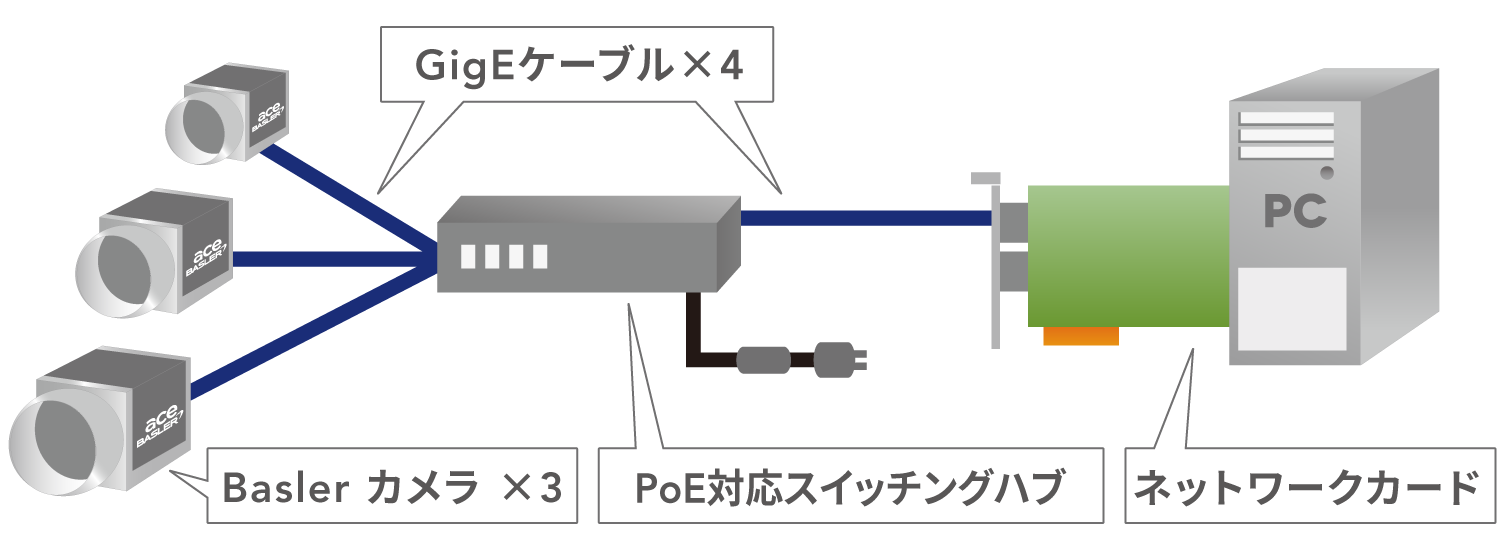

【④マルチカメラ接続構成（ハブ経由）】
PoE（Power over Ethernet）による省線化
PoE対応のGigEカメラとPoE対応ハブ（またはPoEカード）を組み合わせることで、1本のLANケーブルで「データ通信」と「カメラへの電源供給」を同時に行えるようになります。カメラごとに電源アダプタや電源ケーブルを引き回す必要がなくなり、配線コストの大幅削減と省スペース化が実現します。
3. GigEカメラの4つの大きな特長（メリット）
特長1：最大100mの長距離伝送
USB 3.0通信のケーブル長が規格上MAX8mに限られるのに対し、GigEカメラは標準的なLANケーブル（Cat5e / Cat6以上）で最大100mまでの長距離伝送が可能です。大型装置の端部へのカメラ設置や、ノイズの多い製造ライン現場から離れた監視室・制御盤内へのPC設置において、リピーター等の高価な中継機器なしで対応できます。
特長2：汎用インフラによる低コスト化
専用キャプチャボードや高価な専用屈曲ケーブル（CameraLink用など）を必要とせず、市販のLANケーブルやネットワークハブ、PC標準のLANポートを活用できるため、システム構築コスト・保守部品の調達コストを大幅に抑えられます。
特長3：PoE対応による省配線・省スペース
前述の通り、PoE給電を活用することでカメラ周りの配線が1本で済みます。可動部や狭小スペースへの取り付けにおいて、配線の取り回しが非常に容易になります。
特長4：ハブを介したマルチカメラ展開の容易性
スイッチングハブを中継することで、1台のPCに対して3台、4台、あるいはそれ以上のカメラを容易に接続・拡張できます。
4. 他の主要カメラインターフェースとの比較

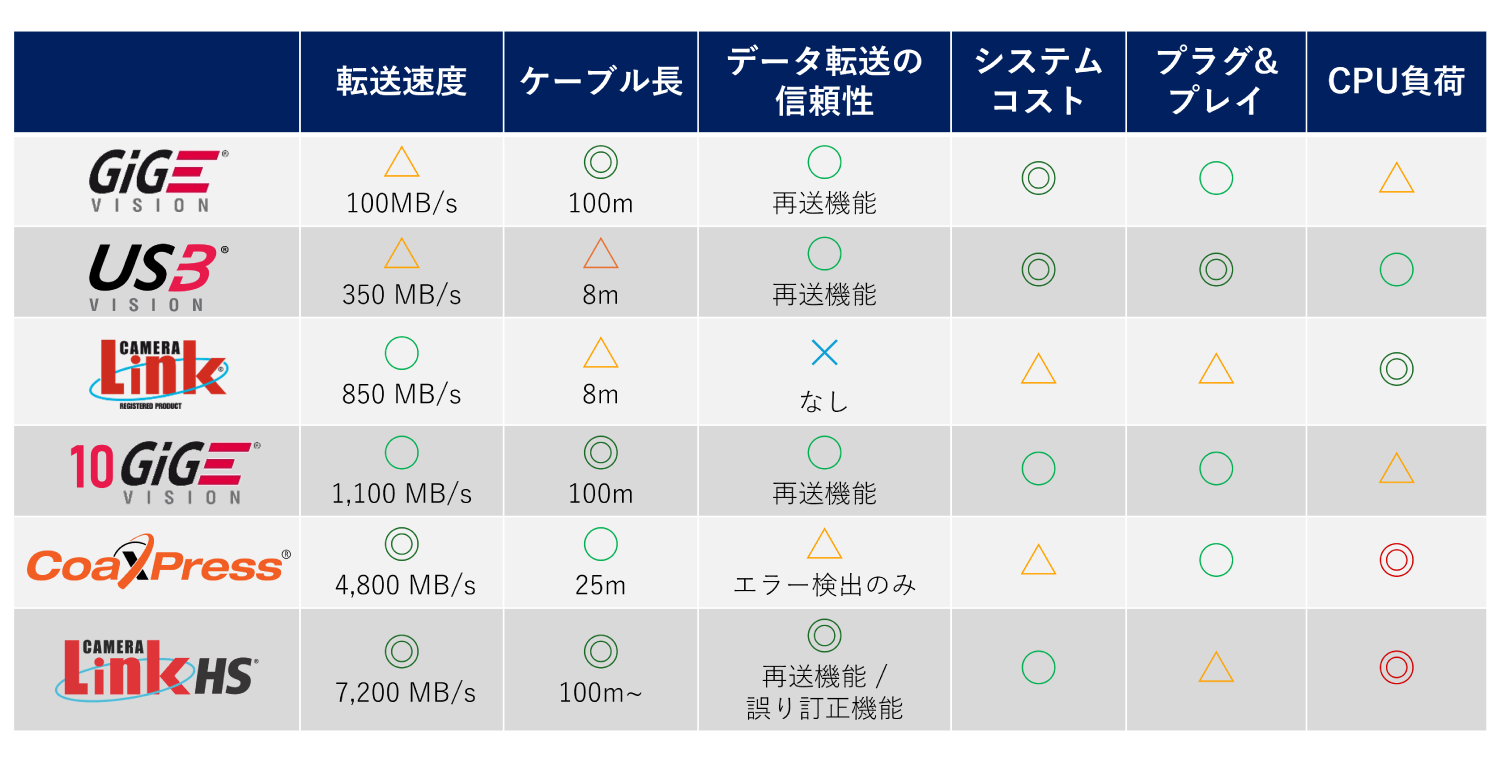

画像処理システムで使用される代表的なインターフェース（GigE, USB 3.0, CoaXPress）の技術仕様比較は以下の通りです。
※転送速度をさらに必要とする場合は、GigEの発展規格である 10GigE（約1GB/s） も選択肢に入ります。
この図からわかるようにGigEカメラはコストの点で他のインターフェースと比較して、安価で長くケーブルを伸ばす必要がある用途に適したシステムです。
5. GigEカメラ導入時に失敗しないための注意点とノウハウ
GigEカメラは汎用性が高く扱いやすい反面、イーサネット（パケット通信）特有の注意点を把握しておかないと、「コマ落ち（フレームロスト）」や「画像転送遅延」などのトラブルを引き起こします。
⚠️ 帯域幅の上限とハブの集約ボトルネック
1GbpsのGigE通信における実効データ転送速度は最大約100〜120 MB/sです。高画素や高フレームレートのカメラ（例: 500万画素・20fps）を使用する場合、帯域不足に起因するコマ落ちや画像転送遅延等の不具合が発生することがあります。

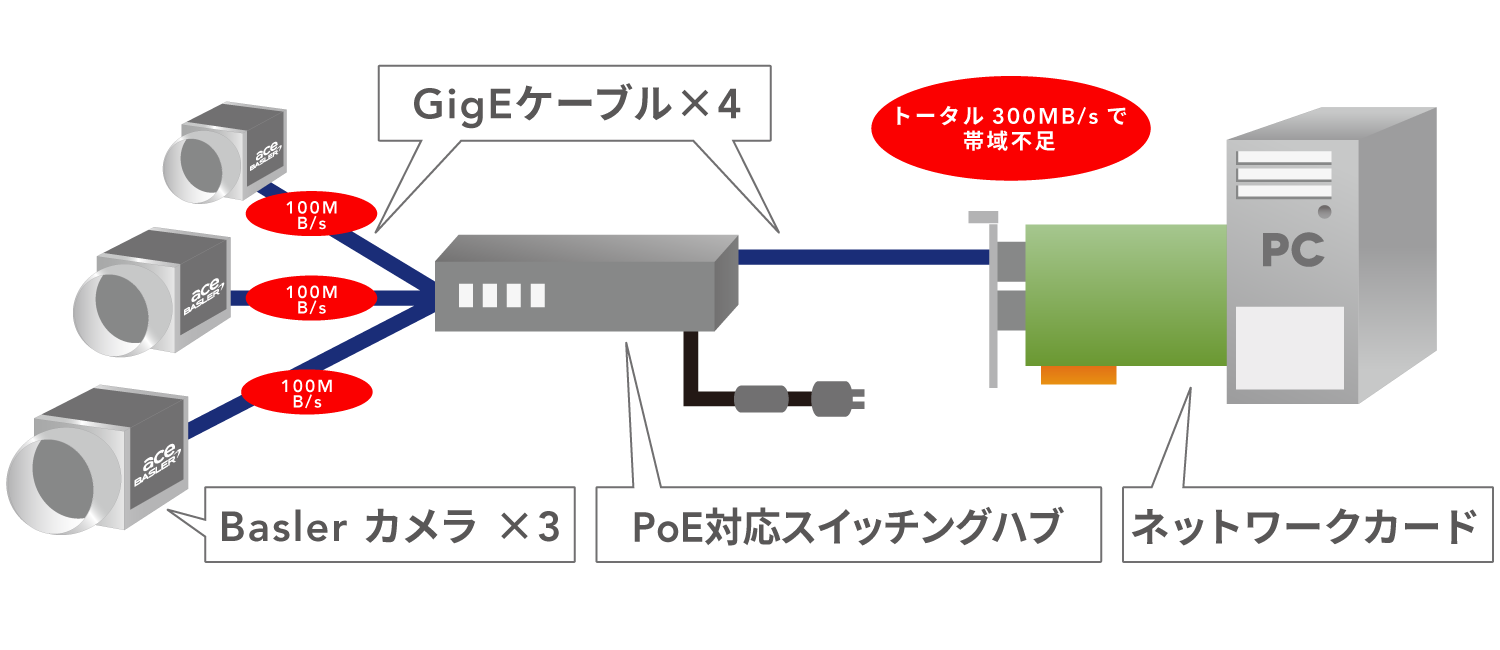

【ボトルネックの例】
ボトルネックの対策
複数台のカメラをハブで集約する場合は、各カメラのフレームレートや解像度（ROI）を絞る等してデータ量を減らすか、PC側にマルチポートの独立したNIC（LANカード）を増設して帯域を分散させます。
ジャンボフレーム（Jumbo Frame）の設定

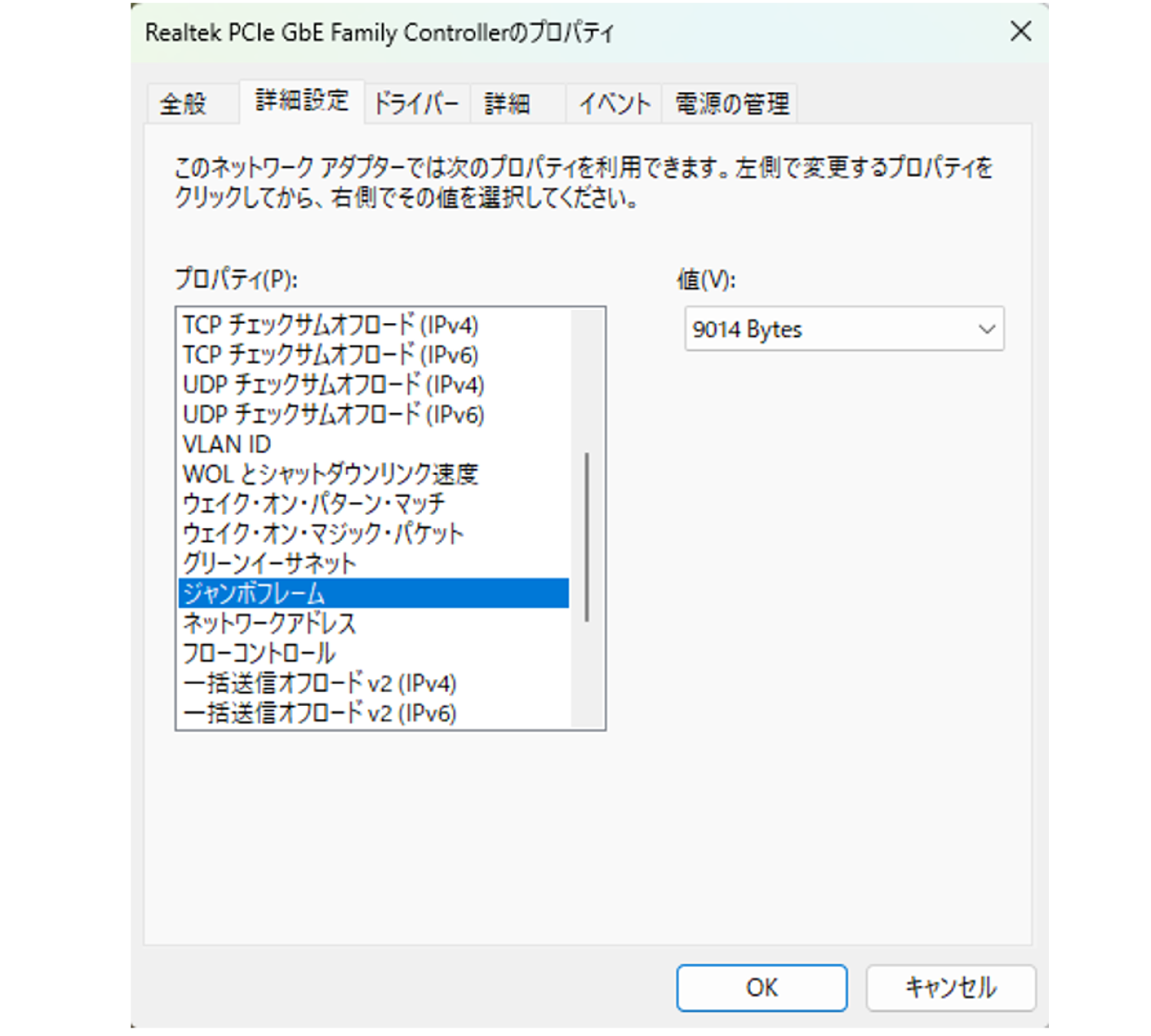

一般的なイーサネットのパケットサイズ（MTU）は1,500バイトですが、これでは高解像度画像を転送する際に大量のパケットが発生し、PCのCPUに高い負荷がかかります。PC側のLANカードおよびスイッチングハブの設定でジャンボフレーム（MTU 9000バイト以上）を有効化してください。これによりパケットの割り込み回数が減り、CPU負荷が大幅に軽減され、転送エラーを劇的に防ぐことができます。
PASS ： コントロール パネル\ネットワークとインターネット\ネットワーク接続
信頼性の高い産業用NIC（LANカード）の選定
PC内蔵の安価なLANポートや簡易的なUSB-LAN変換アダプタでは、大量のデータを受信しきれずにパケットを取りこぼすことがあります。チップセットを搭載した産業用のマルチポートNICを選定することを推奨します。そうすることにより、ハードウェア側でパケット処理を代行するため、安定した画像取り込みが可能になります。
ハードウェアトリガとPacket Delay（パケットディレイ）の設定
ライン上のセンサやエンコーダと同期して撮影する「トリガ撮影」において、複数カメラから同時にデータが一斉送信されると一時的に帯域がパンクします。GigE Vision機能にある Packet Delay（パケット間隔の微小調整）を設定し、各カメラからのデータ送信タイミングをミリ秒単位でずらすことで、ネットワークの混雑とコマ落ちを回避します。
6. GigEカメラの進化（5GigE・10GigE、そして100GigEへ）
従来の標準的な 1GigE（1Gbps：約100MB/s）は、長距離伝送と低コストという絶大なメリットを持つ反面、画像センサの高画素化・高速フレームレート化に伴う「データ転送速度の限界」が長年の課題とされてきました。しかし近年、イーサネット規格自体の進化に伴い、GigE Vision の柔軟性をそのまま引き継ぎながら帯域不足を大幅に解消する高速モデルが急速に普及・進化を遂げています。
帯域不足を打破する「5GigE / 10GigE Vision」の実用化
従来の Cat5e / Cat6 ケーブルインフラをそのまま流用、あるいは Cat6A ケーブルへアップグレードすることで、従来の5倍〜10倍の帯域を実現する「5GigE（約500MB/s）」や「10GigE（約1.1GB/s）」のカメラシステムが現場で広く導入されています。
- 5GigE Vision: 既存の Cat6 ケーブル配線をそのまま活用できるケースが多く、コストを抑えながら 1GigE のボトルネックを解消する現実的なアップグレードパスとして注目されています。
- 10GigE Vision: 従来は CameraLink や CoaXPress などの専用インターフェースでしか扱えなかった高解像度・高フレームレート（例：2,000万画素超や高速ラインスキャン）の画像データを、100mの長距離LANケーブル1本でリアルタイム転送可能にしました。
次世代超高速規格「100GigE Vision」への展望
さらに高まる広帯域化の要求に応えるため、インターフェース規格の最前線では「25GigE」や「100GigE Vision（約10GB/s〜12.5GB/s）」といった超高速ネットワークカメラの実用化が進んでいます。
光ファイバーケーブル（SFP28 / QSFP28 接続等）を活用した 100GigE カメラは、広帯域・超長距離・完全な耐ノイズ性能を兼ね備えており、超高解像度 3D 検査やウエハ検査、有機ELディスプレイ検査など、かつてないデータ量を瞬時に伝送する次世代のファクトリーオートメーション領域を切り拓いています。
進化しても変わらない「GigE規格の強み」
1GigE から 5GigE、10GigE、そして 100GigE へと速度が飛躍的に伸びても、すべて共通の「GigE Vision 規格」およびソフトウェアアーキテクチャの上で動作します。そのため、上位アプリケーションのソフトウェアコードを大きく変更することなく、カメラやNIC（ネットワークカード）をリプレイスするだけでスムーズにシステム性能を拡張できる点が、GigE ファミリ最大の強みです。
7. まとめ
GigEカメラは、「最大100mの長距離伝送」「PoEによる配線の簡略化」「優れたコストパフォーマンス」「高い拡張性」を兼ね備えたシステムで、帯域のそれほど高くない用途に適したシステムです。
導入にあたっては、以下の2点を意識することが成功の鍵となります：
1.ネットワーク帯域（最大約100〜120MB/s）を意識したカメラ台数・解像度設計
2.PC側のジャンボフレーム設定（MTU 9000）と産業用NICの採用
正しいネットワーク設計を行うことで、トラブルのない安定した高速画像処理システムを長期にわたって運用することができます。
