iRAYPLE A9507MX703E Aシリーズ / CXP-6対応エリアセンサー産業用カメラ

Gpixel GMAX2505 センサーを搭載のCXP-6カメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目A9507MX703E 仕様
ブランドiRAYPLE
シリーズA
型式A9507MX703E
センサーメーカーGpixel
センサーGMAX2505
解像度 MP5
解像度 H×V2592 × 2160 pix
センサーサイズ1/2″
ピクセルサイズ2.5 × 2.5 µm
シャッターGlobal
FPS210
モノ/カラーmono
IFCXP-6
コネクタDIN
レンズマウントC
発売日発売済み
S/N比36dB
ダイナミックレンジ62dB
ビニング-
ROI対応
X Flip対応
Y Flip対応
ゲインアナログゲイン1x~2x、デジタルゲイン:1x~100x
ホワイトバランス-
ガンマ-
露光時間(s)2μs~5s
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono8/10/12
イメージバッファ-
寸法50×50×44.7mm
適用温度保管時：-30℃~80℃、動作時：-30℃~40℃
重さ240g
IO1x Opto-isolated input, 1x Opto-isolated output, 1x configurable input and output
電源電圧DC 24V power supply via 6 Hirose interface, support PoCXP
消費電力6.4W
適合CE、FCC、KC、RoHS
ドライバーMV Viewer ドライバー

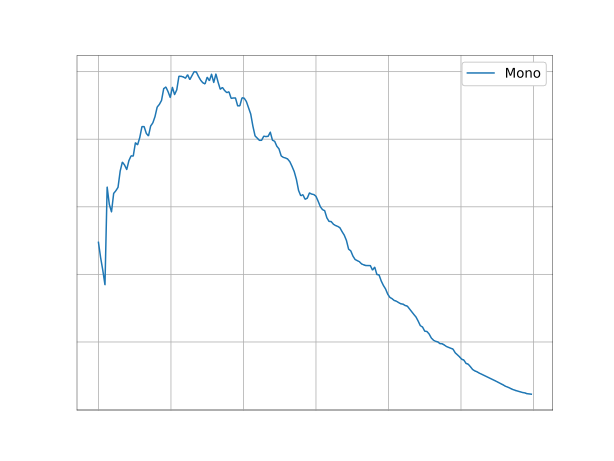

分光感度特性

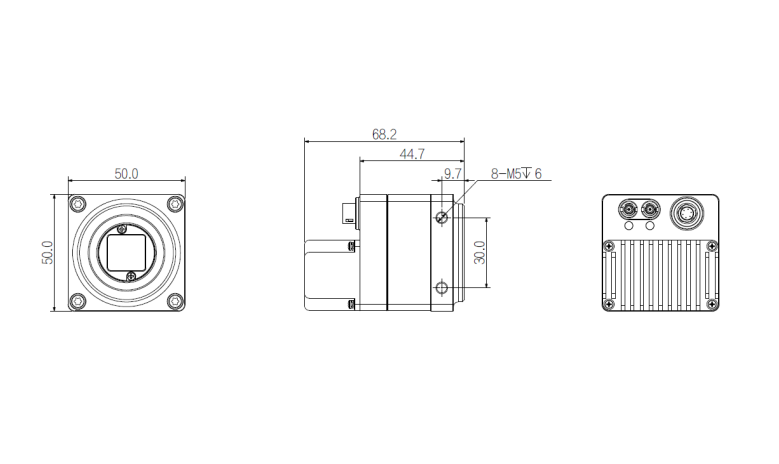

外形図

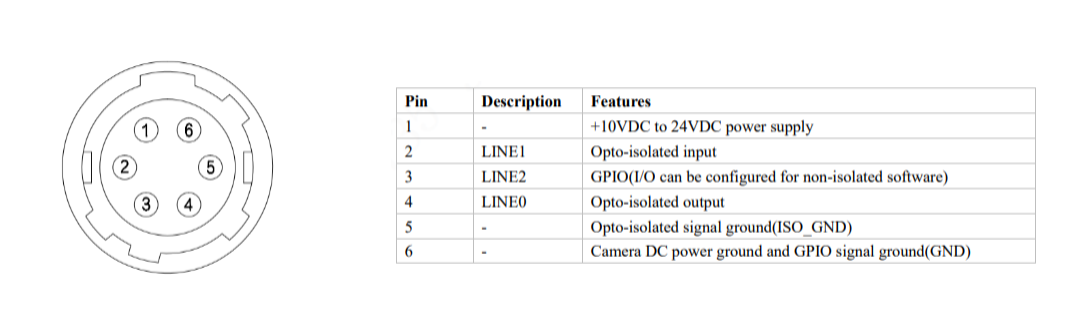

ピンアサイン

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
iRAYPLEMT-XMT1628X1.1"16 mm2.8-16.0150 mmC2.5 µm20 MPM35.5*0.5
iRAYPLEMT-XMT1228X1.1"12 mm2.8-16.0100 mmC2.5 µm20 MPM43*P0.75
iRAYPLEA9-6MPA9-2528-6MP1/1.8"25 mm2.8-16.0150 mmC2.5 µm6 MPM27×P0.5
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMK-MMK5028M2/3"50 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK3528M2/3"35 mm2.8-16.0200 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK2528M2/3"25 mm2.8-16.0150 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1628M2/3"16 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMK-MMK1228M2/3"12 mm2.8-16.0100 mmC2.5 µm10 MPM25.5×P0.5
iRAYPLEMH-MMHR3520M2/3"35 mm2.0-16.0200 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR2520M2/3"25 mm2.0-16.0180 mmC2.5 µm8 MPM25.5×P0.5
iRAYPLEMH-MMHR1220M2/3"12 mm2.0-16.0150 mmC2.5 µm8 MPM27×P0.5
iRAYPLEMH-MMHR0828M2/3"8 mm2.8-16.0100 mmC2.5 µm8 MP-
iRAYPLEMH-KMH08528K4/3"8.5 mm2.8-22.0500 mmC3.1 µm10 MPM35.5×P0.5
iRAYPLEMH-MMH7532M2/3"75 mm3.2-16.0150 mmC3.6 µm8 MPM27×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH5020K4/3"50 mm2.0-22.0300 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH3520K4/3"35 mm2.0-22.0200 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH2520K4/3"25 mm2.0-22.0150 mmC3.1 µm10 MPM46×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH1620K4/3"16 mm2.0-22.0100 mmC3.1 µm10 MPM58×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
iRAYPLEMH-KMH1220K4/3"12 mm2.0-22.0150 mmC3.1 µm10 MPM77×P0.5
iRAYPLEMH-SPMH0628SP1/1.8"6 mm2.8-16.080 mmC2.5 µm6 MP-
iRAYPLEA9-6MPA9-5028-6MP1/1.8"50 mm2.8-16.0250 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-3528-6MP1/1.8"35 mm2.8-16.0200 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1628-6MP1/1.8"16 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-1228-6MP1/1.8"12 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5
iRAYPLEA9-6MPA9-0828-6MP1/1.8"8 mm2.8-16.0100 mmC2.5 µm6 MPM27×P0.5

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLECoaXPress-6 CableCXP-DIN-DIN-NCDDCBB-5M5 mなしありありDIN→DIN
iRAYPLECoaXPress-6 CableCXP-DIN-DIN-NCDDCBB-7M7 mなしありありDIN→DIN
iRAYPLECoaXPress-6 CableCXP-DIN-DIN-NCDDCBB-6M6 mなしありありDIN→DIN

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-5M5 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-10M10 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-20M20 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-15M15 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-5M5 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-15M15 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-10M10 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-20M20 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-3M3 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-5M-LC5 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-10M-LC10 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-15M-LC15 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-1M1 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-3M3 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-3M-LC3 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-5M-LC5 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-10M10 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-15M15 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-3M-LC3 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-1M-LC1 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-15M15 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-10M10 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-3M3 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-5M5 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-3M3 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-1M1 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC01-IO-6PIN-DC-3M3 mなしHirose 6pin メスプラグ→先バラ、DC5.5 メスプラグ
