Basler a2A3536-37mgm ace2 Basicシリーズ / GMSL対応エリアセンサーカメラ

Sony IMX676 センサーを搭載のGMSLカメラ。

仕様
周辺機器
資料ダウンロード

仕様

項目	a2A3536-37mgm 仕様
ブランド	Basler
シリーズ	ace2 Basic
型式	a2A3536-37mgm
センサーメーカー	Sony
センサー	IMX676
解像度 MP	12.5
解像度 H×V	3536 × 3536 pix
センサーサイズ	1/1.6″
ピクセルサイズ	2 × 2 µm
シャッター	Rolling
FPS	37
モノ/カラー	mono
IF	GMSL
レンズマウント	C
発売日	発売済
ピクセルフォーマット	Mono8/10/10p/12/12p
寸法	42.8 x 29 x 29 mm
適用温度	-10 °C - 60 °C
重さ	85 g
IO	光結合入力ライン×1/汎用I/O（GPIO）ライン×2
電源電圧	PoC or 12-24VDC
消費電力	3.4 W
適合	CE (incl. RoHS)、FCC、GenICam、KC、UKCA、UL (in preparation)
ドライバー	カメラコントロールソフトウェア pylon

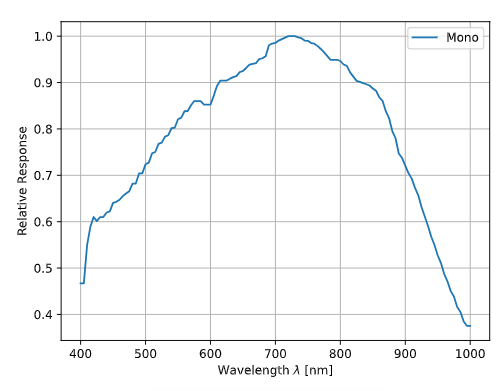

分光感度特性

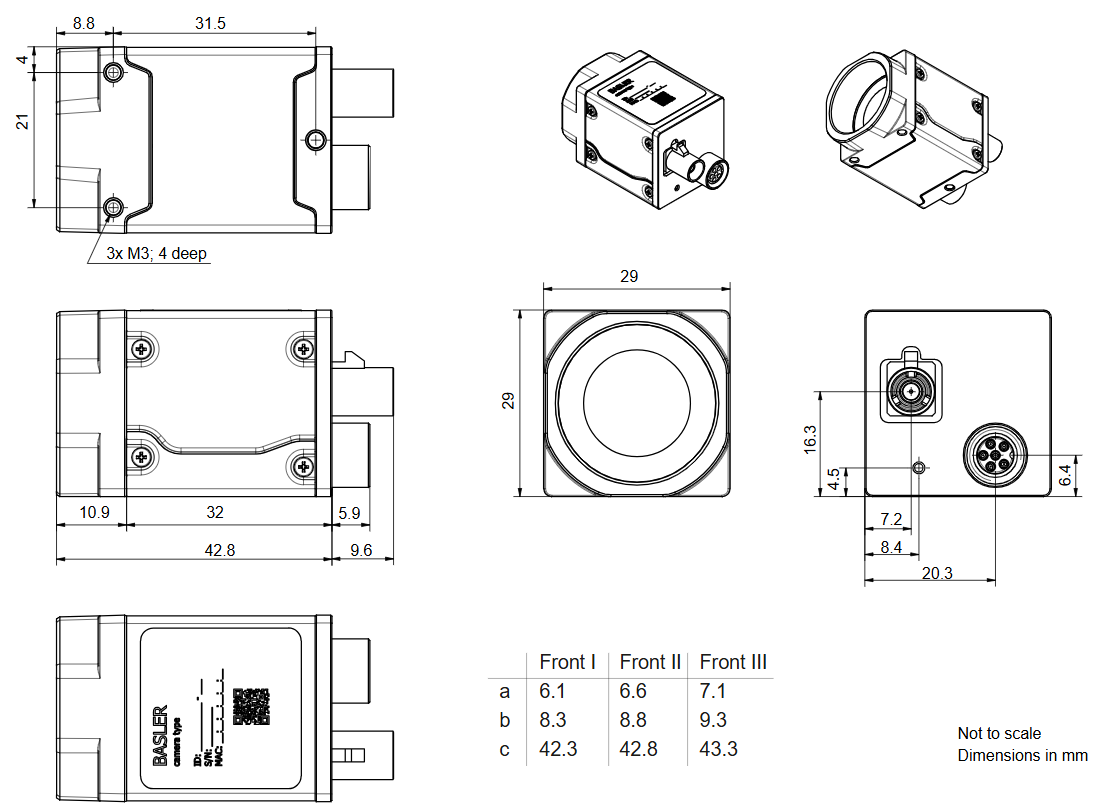

外形図

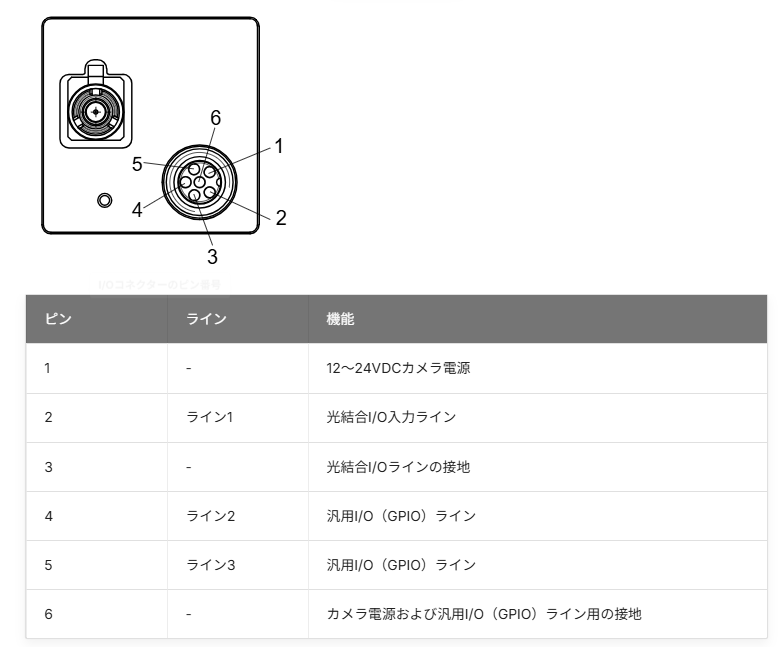

ピンアサイン

周辺機器

レンズ

ブランド	シリーズ	型式	対応イメージサークル	焦点距離	絞り範囲(F値)	最短撮影距離	レンズマウント	ピクセルピッチ	対応解像度	フィルターサイズ
Basler	C23	C23-7538-16M-P	2/3"	75 mm	3.8-16	250 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-5028-16M-P	2/3"	50 mm	2.8-16	200 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-3528-16M-P	2/3"	35 mm	2.8-16	150 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-2528-16M-P	2/3"	25 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-1628-16M-P	2/3"	16 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C23	C23-1228-16M-P	2/3"	12 mm	2.8-16	100 mm	C	2 µm	16 MP	M30.5×0.5
Basler	C23	C23-0828-16M-P	2/3"	8 mm	2.8-16	100 mm	C	2 µm	16 MP	-
Basler	C12	C12-1624-25M-P	1.2"	16 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M40.5×0.5
Basler	C12	C12-1224-25M-P	1.2"	12 mm	2.4-16	100 mm	C	2.71 µm	25 MP	M58×0.75
Basler	C12	C12-5024-25M-P	1.2"	50 mm	2.4-16.0	200 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-3524-25M-P	1.2"	35 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
Basler	C12	C12-2524-25M-P	1.2"	25 mm	2.4-16.0	150 mm	C	2.71 µm	25 MP	M34×0.5
iRAYPLE	MT-X	MT1628X	1.1"	16 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×0.5
iRAYPLE	MT-X	MT1228X	1.1"	12 mm	2.8-16.0	100 mm	C	2.5 µm	20 MP	M44.5×P0.75
Basler	CF	CF25ZA-1S	4/3"	25 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF35ZA-1S	4/3"	35 mm	1.8-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF50ZA-1S	4/3"	50 mm	2.4-16.0	200 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF8ZA-1S	1.2"	8 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M52×0.75
Basler	CF	CF12ZA-1S	1.2"	12 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
Basler	CF	CF16ZA-1S	1.2"	16 mm	1.8-16.0	100 mm	C	2.74 µm	23 MP	M37.5×0.5
iRAYPLE	MT-X	MT5028X	1.1"	50 mm	2.8-16.0	250 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT3528X	1.1"	35 mm	2.8-16.0	200 mm	C	2.5 µm	20 MP	M35.5×P0.5
iRAYPLE	MT-X	MT2528X	1.1"	25 mm	2.8-16.0	150 mm	C	2.5 µm	20 MP	M35.5×P0.5

カメラケーブル

ブランド	シリーズ	型式	ケーブル長	固定ネジ	耐屈曲性	シールド	コネクタ(カメラ側→ホスト側)	備考

IOケーブル

ブランド	シリーズ	型式	ケーブル長	耐屈曲性	コネクタ	備考

資料ダウンロード

Basler_ace2_GMSL.zip
