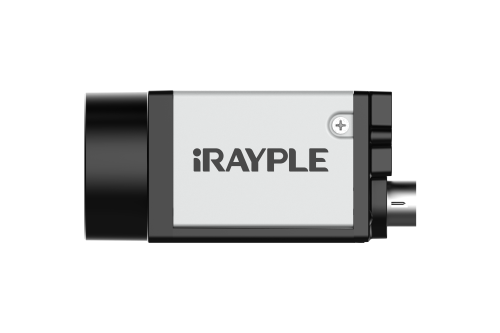

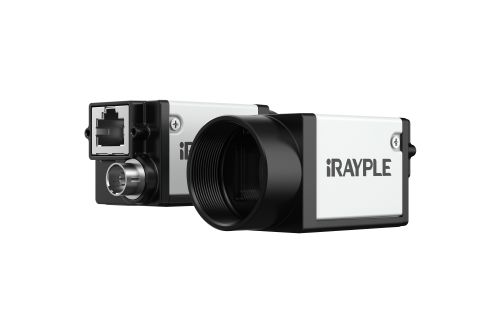

iRAYPLE AH5207MG000E AHシリーズ / GigE対応エリアセンサー産業用カメラ

Gpixel GMAX4002 センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH5207MG000E 仕様
ブランドiRAYPLE
シリーズAH
型式AH5207MG000E
センサーメーカーGpixel
センサーGMAX4002
解像度 MP2.4
解像度 H×V2048 × 1200 pix
センサーサイズ1/1.7″
ピクセルサイズ4.0 × 4.0 µm
シャッターGlobal
FPS49
モノ/カラーmono
IFGigE
レンズマウントC
S/N比40 dB
ダイナミックレンジ66 dB
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)UE: 5 μs ~ 10 sec
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono8/10/10Packed/Mono12/Mono12Packed
イメージバッファ256MB
寸法29 mm×29 mm×42 mm
適用温度保管時：-30℃~80℃、動作時：0℃~50℃
重さ98 g

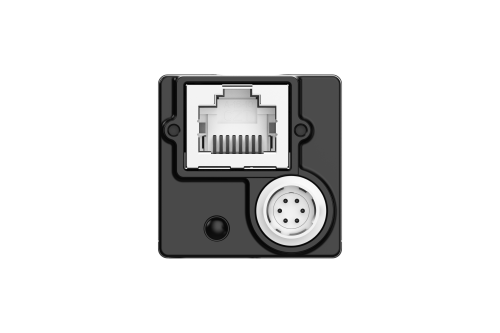

IOHirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、光結合I/O出力ライン×1および 光結合なしの構成可能な入力/出力
電源電圧Hiroseインターフェイスを介したPoE/DC 9V~24Vの電源
消費電力12 VDC≈2.2W
ドライバーMV Viewer ドライバー

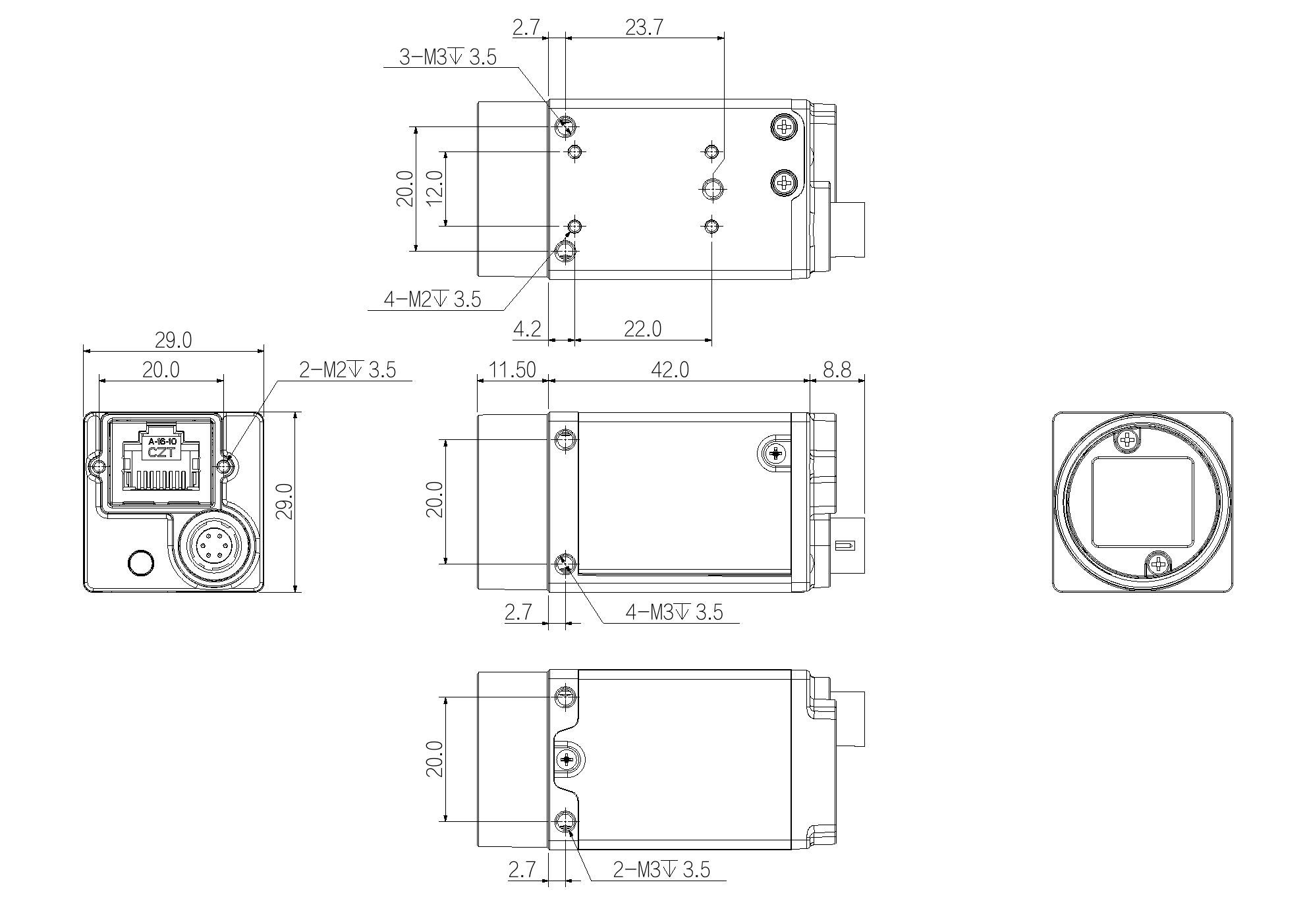

外形図
