iRAYPLE AH7A20CG000E AHシリーズ / GigE対応エリアセンサー産業用カメラ

Sony IMX304 センサーを搭載のGigEカメラ。 解像度12MPで9.4fpsを実現。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH7A20CG000E 仕様
ブランドiRAYPLE
シリーズAH
型式AH7A20CG000E
センサーメーカーSony
センサーIMX304
解像度 MP12
解像度 H×V4096 × 3000 pix
センサーサイズ1.1″
ピクセルサイズ3.45 × 3.45 µm
シャッターGlobal
FPS9.4
モノ/カラーcolor
IFGigE
レンズマウントC
S/N比39.9 dB
ダイナミックレンジ70.8 dB
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)12 VDC≈2.65W
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed,YUV422_8_UYVY,YUV422_8,RGB8,BGR8
イメージバッファ256MB
寸法29 mm×29 mm×42 mm
適用温度保管時：-30℃~80℃、動作時：0℃~50℃
重さ98 g
IOHirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、汎用I/O（GPIO）×1
電源電圧PoEもしくはHiroseインターフェースを介した9-24Vの電源
消費電力12 VDC≈2.65W
ドライバーMV Viewer ドライバー

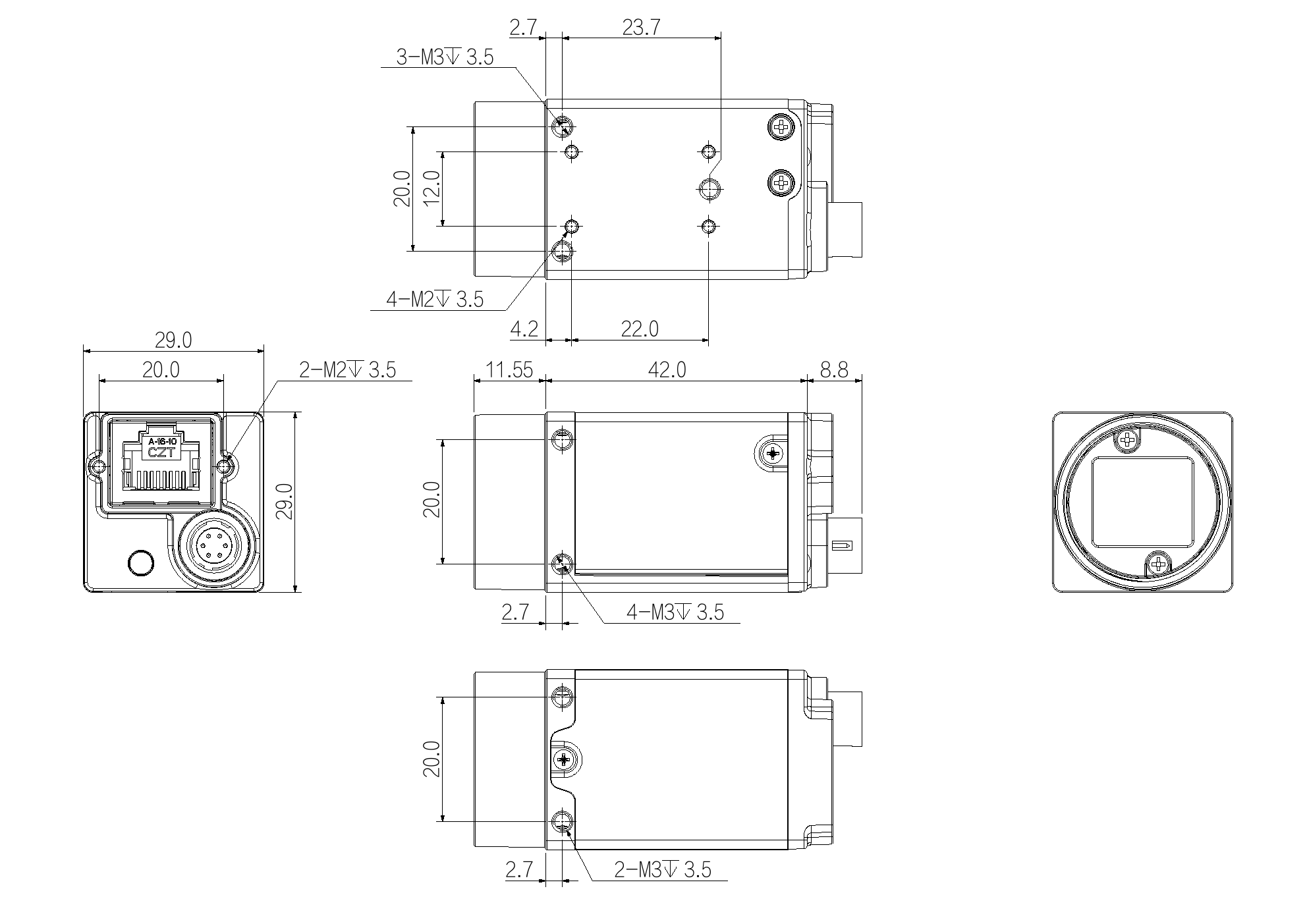

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
iRAYPLEMT-XMT1628X1.1"16 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×0.5
iRAYPLEMT-XMT1228X1.1"12 mm2.8-16.0100 mmC2.5 µm20 MPM44.5×P0.75
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
