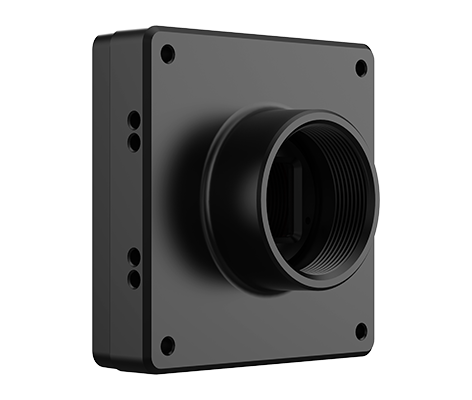

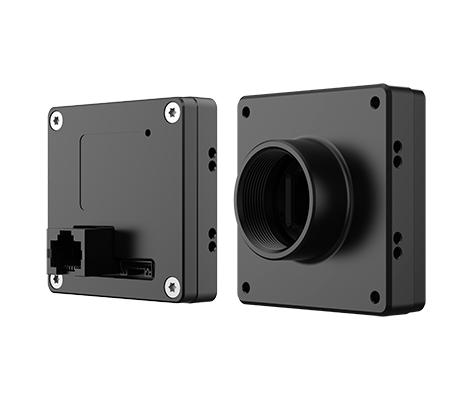

iRAYPLE AB3131MG023E ABシリーズ / GigE対応エリアセンサー産業用カメラ

Onsemi Python1300 センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AB3131MG023E 仕様
ブランドiRAYPLE
シリーズAB
型式AB3131MG023E
センサーメーカーOnsemi
センサーPYTHON1300
解像度 MP1.3
解像度 H×V1280 × 1024 pix
センサーサイズ1/2″
ピクセルサイズ4.8 × 4.8 µm
シャッターGlobal
FPS60
モノ/カラーmono
IFGigE
コネクタ-
レンズマウントCS
発売日発売済み
S/N比38 dB
ダイナミックレンジ60 dB
ビニング対応
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)25μs~1s
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono8/Mono10/Mono10Packed
イメージバッファ64 MB
寸法55×55×14mm
適用温度保管時：-30℃~80℃、動作時：-30℃~50℃
重さ80 g

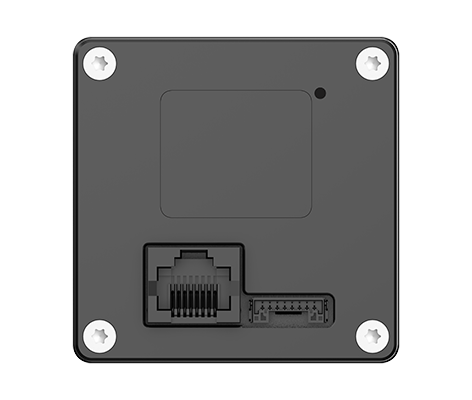

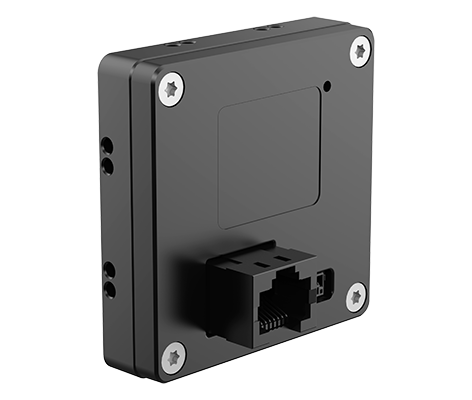

IO8pin Socket:光結合I/O入力ライン×1、光結合I/O出力ライン×1、汎用I/O（GPIO）×1
電源電圧8-core 1.25 pitch DC power supply、voltage range 6V~26V
消費電力2.8 W
適合CE、FCC
ドライバーMV Viewer ドライバー

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-50M50 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT5e

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
