Sony IMX183 センサーを搭載のGigEカメラ。
Teledyne FLIR BFS-PGE-200S6C-C BlackflySシリーズ / GigE対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | BFS-PGE-200S6C-C 仕様 |
|---|---|
| ブランド | Teledyne FLIR |
| シリーズ | BlackflyS |
| 型式 | BFS-PGE-200S6C-C |
| センサーメーカー | Sony |
| センサー | IMX183 |
| 解像度 MP | 20 |
| 解像度 H×V | 5472 × 3648 pix |
| センサーサイズ | 1″ |
| ピクセルサイズ | 2.4 × 2.4 µm |
| シャッター | Rolling |
| FPS | 6 |
| モノ/カラー | color |
| IF | GigE |
| レンズマウント | C |
| 発売日 | 発売済み |
| ピクセルフォーマット | BayerRG8/10p/10packed/12p/12packed/16、YUV411packed/422packed/444packed、YCbCr411_8/422_8/12p/8、BGR8、RGB8packed、BGRA8、Mono8/10p/10packed/12p/12packed/16 |
| イメージバッファ | 240 MB |
| 寸法 | 29 mm × 29 mm × 30 mm |
| 適用温度 | 保管時：-30℃～60℃、動作時：0℃～50℃ |
| 重さ | 36 g |
| IO | Hirose 6pin GPIOコネクター（トリガー、ストロボ、電源用）:オプトアイソレート入力×1、オプトアイソレート出力×1双方向I/Oピン×1、入力ピン×1 |
| 電源電圧 | PoEまたは12 V 公称（8~24 V）（GPIO 経由） |
| 最大消費電力 | 2.5W |
| 適合 | CE、FCC、KCC、RoHS 本製品のThe ECCN：EAR099 |
| ソフトウェア | Spinnaker Full SDK |

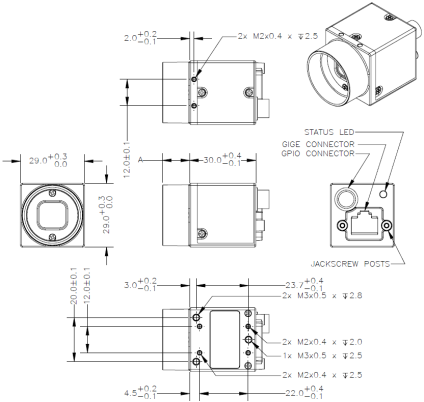

外形図
周辺機器
レンズ
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| Basler | Standard | GEV-C6-L20-ACE | 20m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L30-ACE | 30m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L50-ACE | 50m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L05-ACE | 5m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L10-ACE | 10m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L20-ACE | 20m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L25-ACE | 25m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L05-ACE | 5m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6A-ST-L10 | 10m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6A-ST-L20 | 20m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6A-ST-L05 | 5m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6-L10-ACE | 10m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-50M | 50 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-10M-LC | 10 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-15M-LC | 15 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-10M | 10 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-15M | 15 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-1M-LC | 1 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C01-IO-6PIN-DC-3M | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ |
