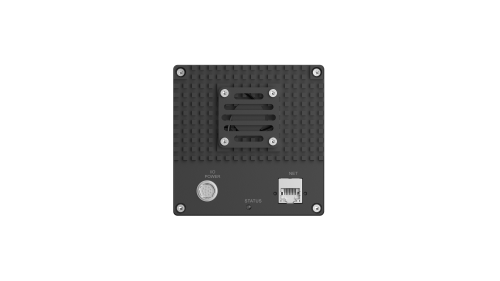

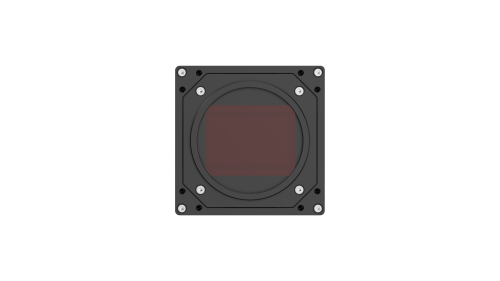

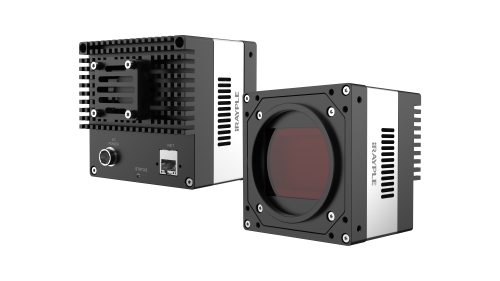

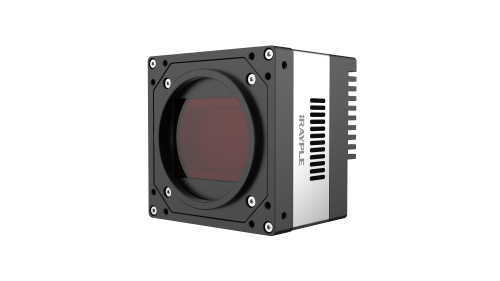

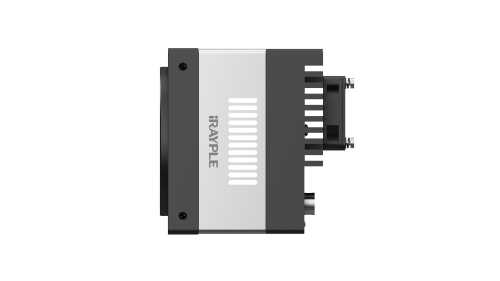

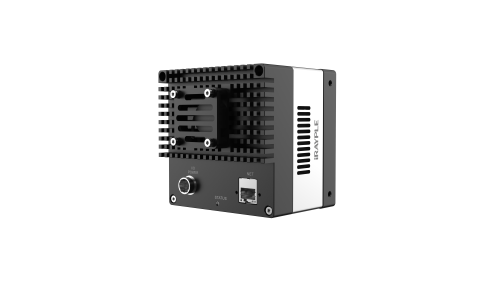

iRAYPLE AX7Q27MT470E AXシリーズ / 10GigE対応エリアセンサー産業用カメラ

Gpixel GMAX32152 センサーを搭載の10GigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AX7Q27MT470E 仕様
ブランドiRAYPLE
シリーズAX
型式AX7Q27MT470E
センサーメーカーGpixel
センサーGMAX32152
解像度 MP152
解像度 H×V16552 × 9200 pix
センサーサイズ53mm ×29.4mm
ピクセルサイズ3.2 × 3.2 µm
シャッターGlobal
FPS7.6
モノ/カラーmono
IF10GigE
レンズマウントM72×0.75
発売日発売済み
S/N比> 39.6 dB
ダイナミックレンジ67.3 dB
ビニング対応
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)38 μs～15 s
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono8/10/10Packed/12/12Packed
イメージバッファ1GB
寸法100 mm × 100 mm × 99.4 mm
適用温度保管時：-30℃~80℃、動作時：0℃~50℃
重さ990 g
IO光結合I/O入力ライン×3、光結合I/O出力ライン×3
電源電圧24 V
消費電力20 W
ドライバーMV Viewer ドライバー

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT6A
iRAYPLE10GigE Network CableC01-10GE-RJ45-RJ45-1M1 mありなしありRJ45→RJ45CAT6A

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考

資料ダウンロード
