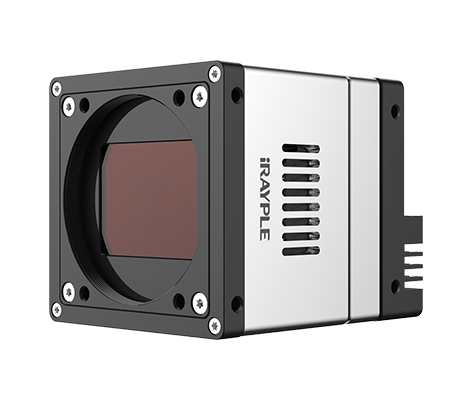

Gpixel GMAX3265 センサーを搭載の10GigEカメラ。
iRAYPLE AX5F57MT250E AXシリーズ / 10GigE対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AX5F57MT250E 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AX |
| 型式 | AX5F57MT250E |
| センサーメーカー | Gpixel |
| センサー | GMAX3265 |
| 解像度 MP | 65 |
| 解像度 H×V | 9344 × 7000 pix |
| センサーサイズ | 29.9mm ×22.4mm |
| ピクセルサイズ | 3.2 × 3.2 µm |
| シャッター | Global |
| FPS | 17 |
| モノ/カラー | mono |
| IF | 10GigE |
| コネクタ | - |
| レンズマウント | M58×0.75 |
| 発売日 | 発売済み |
| S/N比 | 40 dB |
| ダイナミックレンジ | 66 dB |
| ビニング | - |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | 1~32 |
| ホワイトバランス | - |
| ガンマ | 0~4、LUT対応 |
| 露光時間(s) | 16μs~15s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| 画素欠陥補正機能 | - |
| ピクセルフォーマット | Mono8 |
| イメージバッファ | 1 GB |
| 寸法 | 72×72×80mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：-30℃~50℃ |
| 重さ | 600 g |
| IO | Hirose 12pin:光結合I/O入力ライン×3、光結合I/O出力ライン×3、RS232×1 |
| 電源電圧 | DC 24V 電源供給 Hirose 12pinコネクタ経由 |
| 消費電力 | 20.16 W |
| ドライバー | MV Viewer ドライバー |
分光感度特性

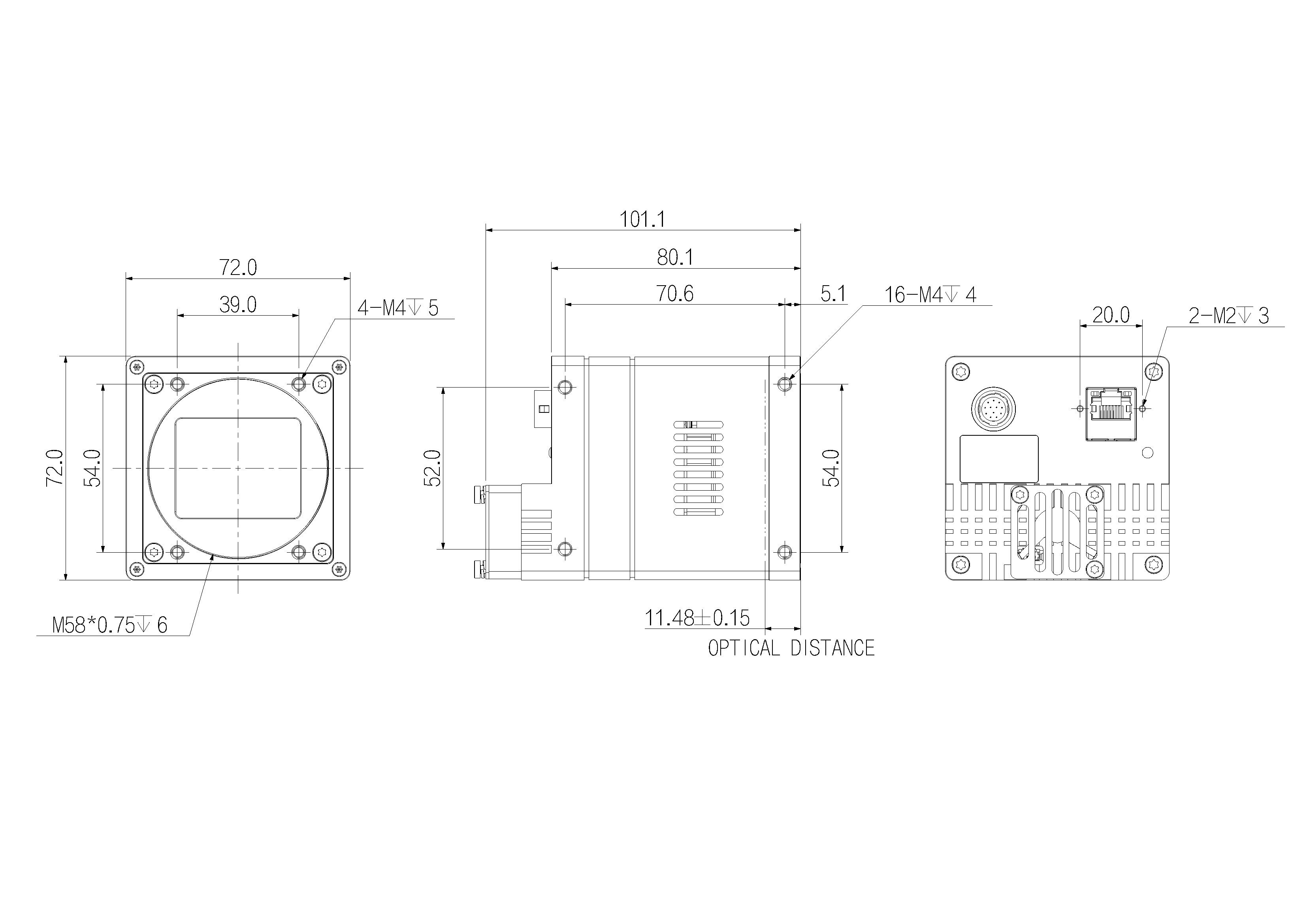

外形図
ピンアサイン
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-1M | 1 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | Hirose 12 pin Power& IO Cable | C03-IO-12PIN-DC-FC-5M | 5 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-15M | 15 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-FC-10M | 10 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C03-IO-12PIN-DC-FC-20M | 20 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-FC-15M | 15 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-10M | 10 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-5M | 5 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-3M | 3 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-10M | 10 m | なし | Hirose 12pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-5M | 5 m | なし | Hirose 12pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-3M | 3 m | なし | Hirose 12pin メスプラグ→先バラ |
