iRAYPLE AH7B4AMG000E AHシリーズ / GigE対応エリアセンサー産業用カメラ

Sony IMX540 センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH7B4AMG000E 仕様
ブランドiRAYPLE
シリーズAH
型式AH7B4AMG000E
センサーメーカーSony
センサーIMX540
解像度 MP24
解像度 H×V5328 × 4608 pix
センサーサイズ14.6mm ×12.6mm
ピクセルサイズ2.74 × 2.74 µm
シャッターGlobal
FPS4
モノ/カラーmono
IFGigE
レンズマウントC
S/N比40
ダイナミックレンジ71
ROI対応
X Flip対応
Y Flip対応
ゲイン1～32
ガンマ0~4、LUT対応
露光時間(s)SE: 1 μs ~ 2.4 μs UE: 28 μs ~ 10 sec
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
ピクセルフォーマットMono8/10/10Packed/Mono12/Mono12Packed
イメージバッファ256MB
寸法29 mm×29 mm×42 mm
適用温度保管時：-30℃~80℃、動作時：0℃~50℃
重さ98 g
IOHirose 6pin: 光結合I/O入力ライン×1, 光結合I/O出力ライン×1、設定可能な入力および出力×1
電源電圧Hiroseインターフェイスを介したPoE/DC 9V~24Vの電源
消費電力2.4W
ドライバーMV Viewer ドライバー

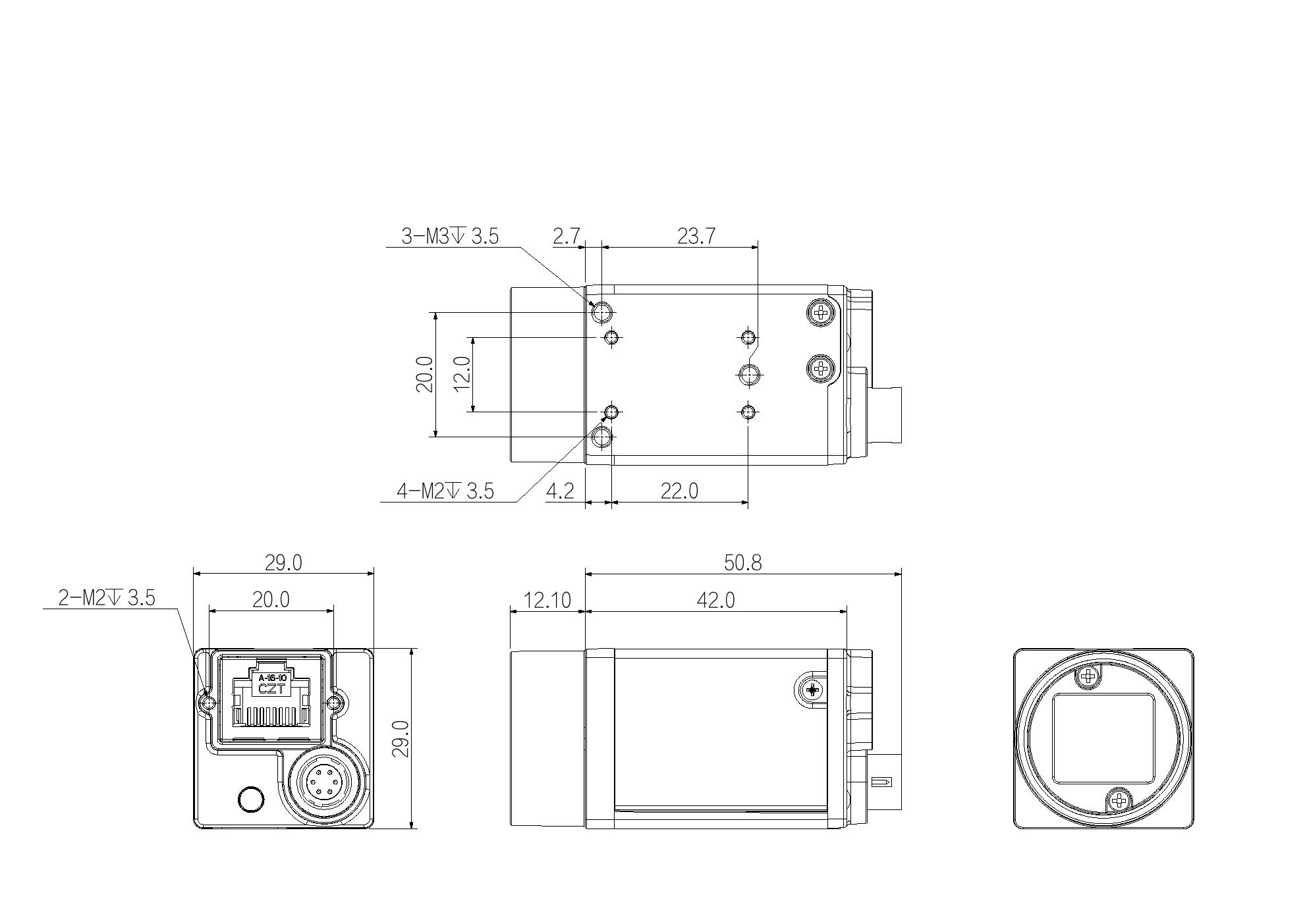

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-50M50 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT5e

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
