Sony IMX226 センサーを搭載のGigEカメラ。
iRAYPLE AE3A20CG000E AEシリーズ / GigE対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AE3A20CG000E 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AE |
| 型式 | AE3A20CG000E |
| センサーメーカー | Sony |
| センサー | IMX226 |
| 解像度 MP | 12 |
| 解像度 H×V | 4000 × 3000 pix |
| センサーサイズ | 1/1.7″ |
| ピクセルサイズ | 1.85 × 1.85 µm |
| シャッター | Rolling |
| FPS | 9.7 |
| モノ/カラー | color |
| IF | GigE |
| レンズマウント | C |
| S/N比 | 40 dB |
| ダイナミックレンジ | 73 dB |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | 1~32 |
| ガンマ | 0~4、LUT対応 |
| 露光時間(s) | 28.4 μs～2 s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| 画素欠陥補正機能 | 対応 |
| ピクセルフォーマット | BayerRGB8/BayerRG10/BayerRG12/BayerRG10Packed/BayerRG12Packed |
| イメージバッファ | 128MB |
| 寸法 | 29 mm×29 mm×42 mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：0℃~50℃ |
| 重さ | 98 g |
| IO | Hirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、光結合I/O出力ライン×1および 光結合なしの構成可能な入力/出力 |
| 電源電圧 | Hiroseインターフェイスを介したPoE/DC 9V~24Vの電源 |
| 消費電力 | 12 V≈2.5W |
| ドライバー | MV Viewer ドライバー |

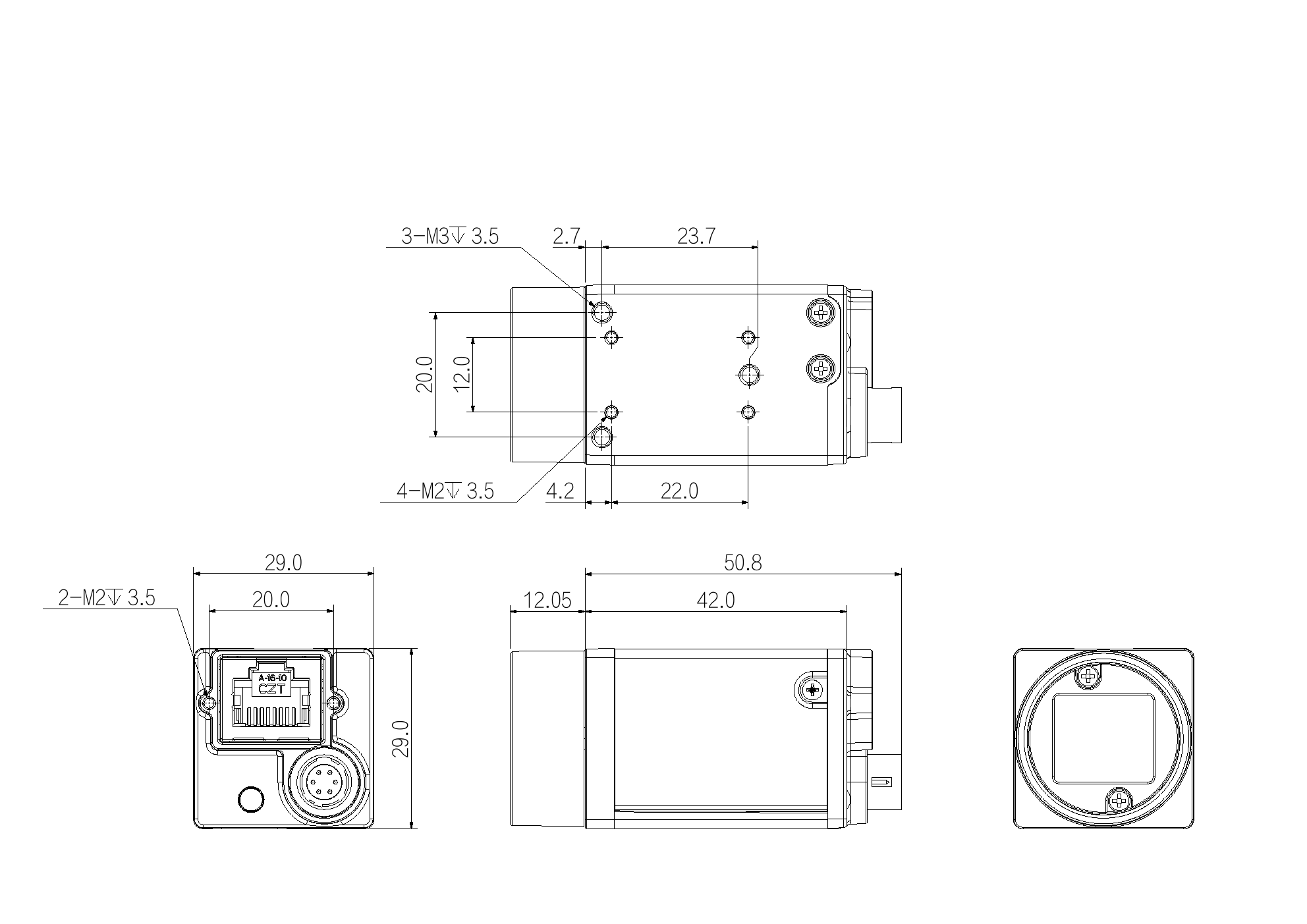

外形図
周辺機器
レンズ
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-50M | 50 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|
