Sony IMX530 センサーを搭載の10GigEカメラ。

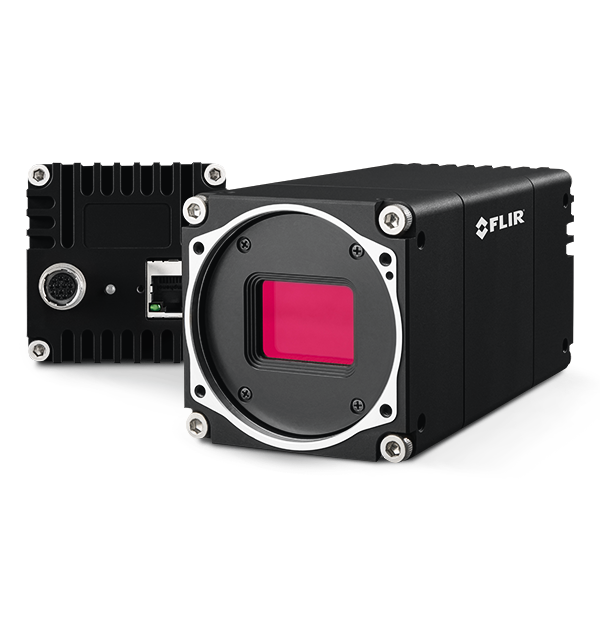

Teledyne FLIR ORX-10G-245S8M Oryxシリーズ / 10GigE対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | ORX-10G-245S8M 仕様 |
|---|---|
| ブランド | Teledyne FLIR |
| シリーズ | Oryx |
| 型式 | ORX-10G-245S8M |
| センサーメーカー | Sony |
| センサー | IMX530 |
| 解像度 MP | 25 |
| 解像度 H×V | 5320 × 4600 pix |
| センサーサイズ | 14.57mm ×12.6mm |
| ピクセルサイズ | 2.74 × 2.74 µm |
| シャッター | Global |
| FPS | 44 |
| モノ/カラー | mono |
| IF | 10GigE |
| レンズマウント | なし |
| 発売日 | 発売済み |
| ピクセルフォーマット | Mono8/10p/12p/12packed/10packed/16 |
| イメージバッファ | 240MB |
| 寸法 | 60 mm × 60 mm × 115 mm |
| 適用温度 | 保管時：-30℃～60℃、動作時：0℃～50℃ |
| 重さ | 508 g |
| IO | Hirose 12pin:光結合I/O入力ライン×2、 光結合I/O出力ライン×2、GPIOコネクター（トリガー、ストロボ、電源用）双方向I/Oピン×2、シリアルポート ×1 |
| 電源電圧 | 12~24 V（GPIO 経由） |
| 最大消費電力 | 13.8W（公称値13.4W）GPIOpoweronly |
| 適合 | CE、FCC、KCC、RoHS 本製品のThe ECCN：EAR099 |
| ソフトウェア | Spinnaker Full SDK |
分光感度特性

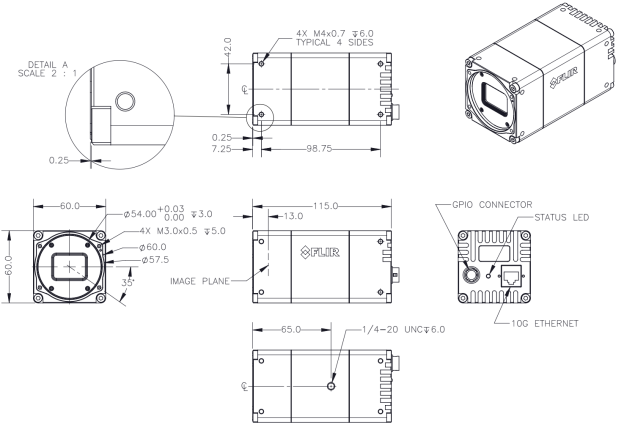

外形図
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-1M | 1 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-15M | 15 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C03-IO-12PIN-DC-FC-5M | 5 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-FC-10M | 10 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C02-IO-12PIN-DC-FC-15M | 15 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C03-IO-12PIN-DC-FC-20M | 20 m | あり | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-10M | 10 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-3M | 3 m | なし | Hirose 12pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-5M | 5 m | なし | Hirose 12pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-10M | 10 m | なし | Hirose 12pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-3M | 3 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ | |
| iRAYPLE | Hirose 12 pin Power& IO Cable | C01-IO-12PIN-DC-5M | 5 m | なし | Hirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ |
