Teledyne FLIR BFS-U3-200S6M-BD2 BlackflyS Board Levelシリーズ / USB3.0対応エリアセンサーカメラ

Sony IMX183 センサーを搭載のUSB3.0カメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目BFS-U3-200S6M-BD2 仕様
ブランドTeledyne FLIR
シリーズBlackflyS Board Level
型式BFS-U3-200S6M-BD2
センサーメーカーSony
センサーIMX183
解像度 MP20
解像度 H×V5472 × 3648 pix
センサーサイズ1″
ピクセルサイズ2.4 × 2.4 µm
シャッターRolling
FPS17
モノ/カラーmono
IFUSB3.0
レンズマウントBD2
発売日発売済み
ピクセルフォーマットMono8/10p/12p/12packed/10packed/16
イメージバッファ240MB
寸法29 mm × 29 mm × 10 mm
適用温度保管時：-30℃～60℃、動作時：0℃～50℃
重さ10 g
IOHirose 6pin GPIOコネクター（トリガー、ストロボ、電源用）:双方向I/Oピン×1、入力ピン×1
電源電圧5 V（USB3.1 インターフェース経由）
最大消費電力3W
適合CE、FCC、KCC、RoHS 本製品のThe ECCN：EAR099
ソフトウェアSpinnaker Full SDK

分光感度特性

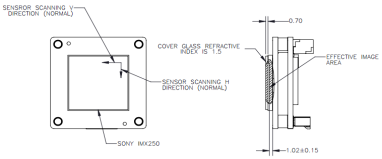

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
BaslerPremium200003623110mなしありありUSB 3.0 Type A connector (female), locking screws/USB 3.0 Type AUSB延長ケーブル
BaslerPremium200003623220mなしありありUSB 3.0 Type A connector (female), locking screws/USB 3.0 Type AUSB延長ケーブル
BaslerPremium220000029710mなしありありUSB 3.0 Micro B, locking screws/USB 3.0 Type AUSBハイブリッドケーブル
BaslerStandard20000358911mなしなしありUSB 3.0 Micro B, 90° angled/USB 3.0 Type ABasler dart、pulse用
BaslerStandard20000358923mなしなしありUSB 3.0 Micro B, 90° angled/USB 3.0 Type ABasler dart、pulse用
BaslerStandard20000359295mなしなしありUSB 3.0 Micro B, 90° angled/USB 3.0 Type ABasler dart、pulse用
BaslerStandard20000351311mなしなしありUSB 3.0 Micro B/USB 3.0 Type ABasler dart、pulse用
BaslerStandard20000353153mなしなしありUSB 3.0 Micro B/USB 3.0 Type ABasler dart、pulse用
BaslerPremiumUSB3_DrC_Cable_5M5mありありありUSB 3.0 Micro B, locking screws/USB 3.0 Type A
BaslerPremium20000363691mありなしありUSB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A
BaslerPremium20000359943mありなしありUSB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A
BaslerPremium20000359955mありなしありUSB 3.0 Micro B, 90° angled, locking screws/ USB 3.0 Type A
BaslerPremiumUSB3_Cable_1M_S1mありなしありUSB 3.0 Micro B, locking screws/USB 3.0 Type A
BaslerPremiumUSB3_Cable_3M_S3mありなしありUSB 3.0 Micro B, locking screws/USB 3.0 Type A
BaslerPremiumUSB3_Cable_5M_S5mありなしありUSB 3.0 Micro B, locking screws/USB 3.0 Type A
BaslerPremiumUSB3_Cable_8M_S8mありなしありUSB 3.0 Micro B, locking screws/USB 3.0 Type A
BaslerStandardUSB3_Cable_L01_ST1mありなしありUSB 3.0 Micro B, 90° angled, locking screws/USB 3.0 Type A
BaslerStandardUSB3_Cable_L03_ST3mありなしありUSB 3.0 Micro B, 90° angled, locking screws/USB 3.0 Type A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-1.5M1.5 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-FC-5M5 mありありありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-5M5 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-10M10 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-15M15 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-20M20 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-5M5 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-15M15 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-10M10 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-20M20 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-FC-3M3 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-5M-LC5 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-10M-LC10 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-15M-LC15 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-1M1 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-FC-3M3 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-3M-LC3 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-5M-LC5 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-10M10 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-15M15 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-DC-3M-LC3 mなしHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC02-IO-6PIN-1M-LC1 mなしHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC01-IO-6PIN-DC-3M3 mなしHirose 6pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-1M1 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-3M3 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-5M5 mありHirose 6pin メスプラグ→先バラ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-3M3 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-10M10 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
iRAYPLEHirose 6 pin Power& IO CableC03-IO-6PIN-FC-DC-15M15 mありHirose 6pin メスプラグ→先バラ、DC5.5メスプラグ
