e2v EV2S67M センサーを搭載の10GigEカメラ。

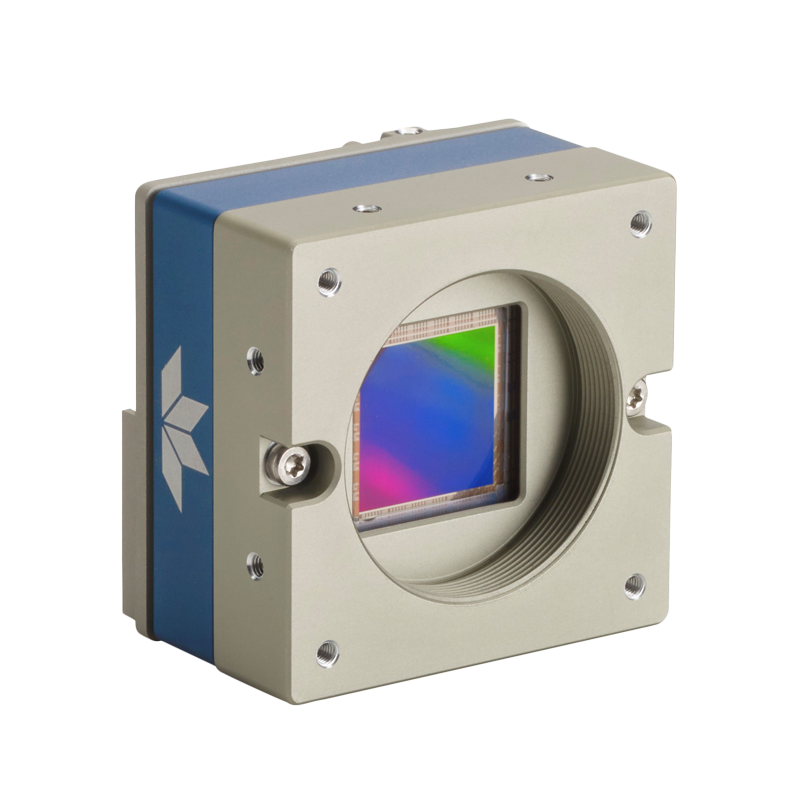

Teledyne Dalsa G6-GC31-C8205 Genie Nanoシリーズ / 10GigE対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | G6-GC31-C8205 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Genie Nano |
| 型式 | G6-GC31-C8205 |
| センサーメーカー | e2v |
| センサー | EV2S67M |
| 解像度 MP | 67 |
| 解像度 H×V | 8192 × 8192 pix |
| センサーサイズ | 20.48mm ×20.48mm (APS-H) |
| ピクセルサイズ | 2.5 × 2.5 µm |
| シャッター | Global |
| FPS | 15 |
| ラインレート | - |
| モノ/カラー | color |
| IF | 10GigE |
| コネクタ | - |
| レンズマウント | M42×1 |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| S/N比 | - |
| ダイナミックレンジ | 58.2 dB |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | TBA |
| Y Flip | TBA |
| ゲイン | TBA |
| ホワイトバランス | TBA |
| ガンマ | TBA |
| 露光時間(s) | TBA |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | TBA |
| ピクセルフォーマット | Bayer 8、10 |
| イメージバッファ | - |
| 寸法 | 41×59×59 mm |
| 適用温度 | -20℃~60℃ |
| 重さ | 183 g |
| IO | 10pin(TFM-105-02-L-D-WT), TTL/LVTTL入力x2, TTL/LVTTL出力x3 |
| 電源電圧 | PoE, 10pin(TFM-105-02-L-D-WT) +10~36 V DC |
| 消費電力 | 9.6 W |
| 適合 | CE |
| ドライバー | DALSA Sapera SDK |

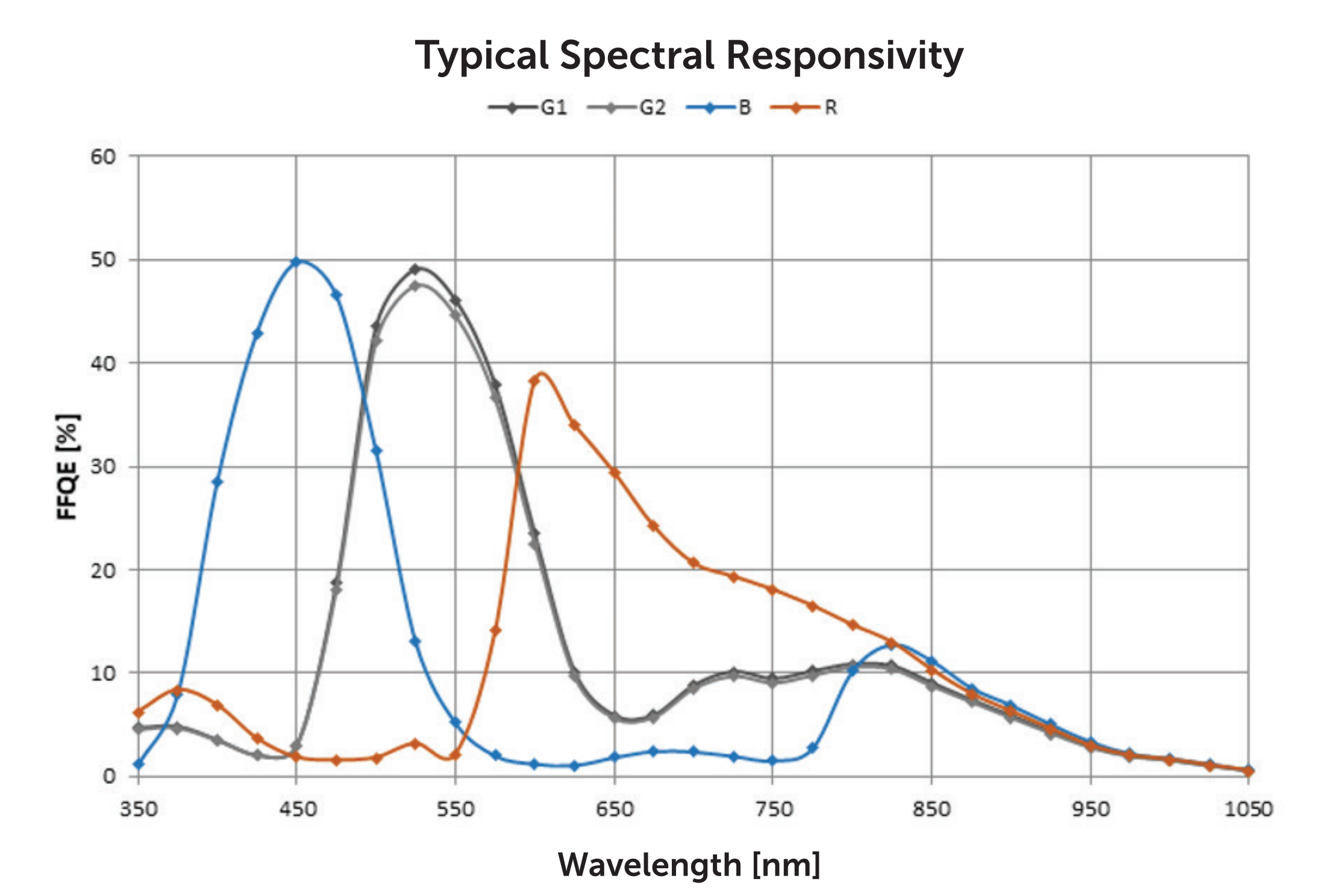

分光感度特性

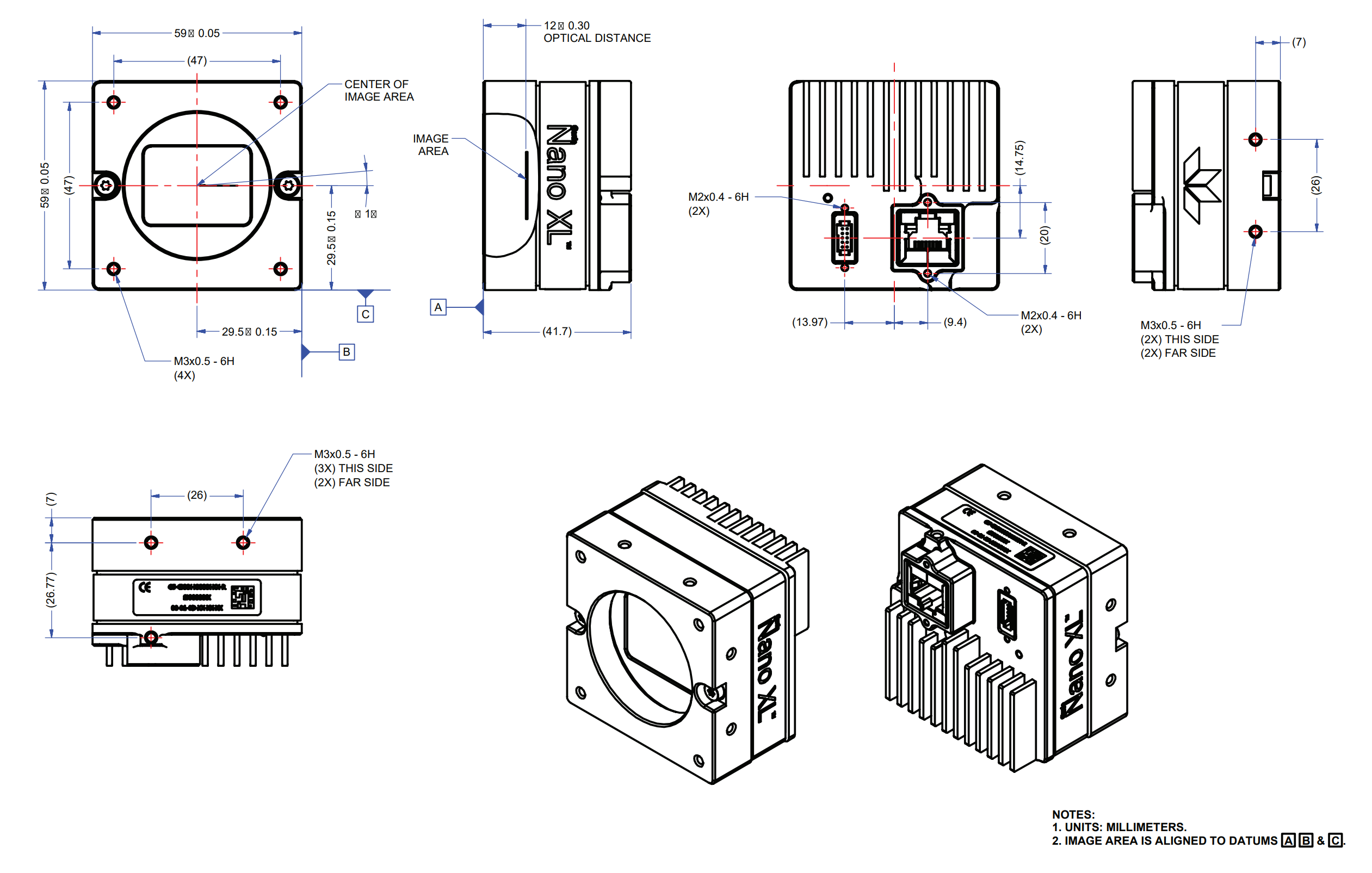

外形図
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-1M | 1 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
| iRAYPLE | 10GigE Network Cable | C01-10GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT6A |
