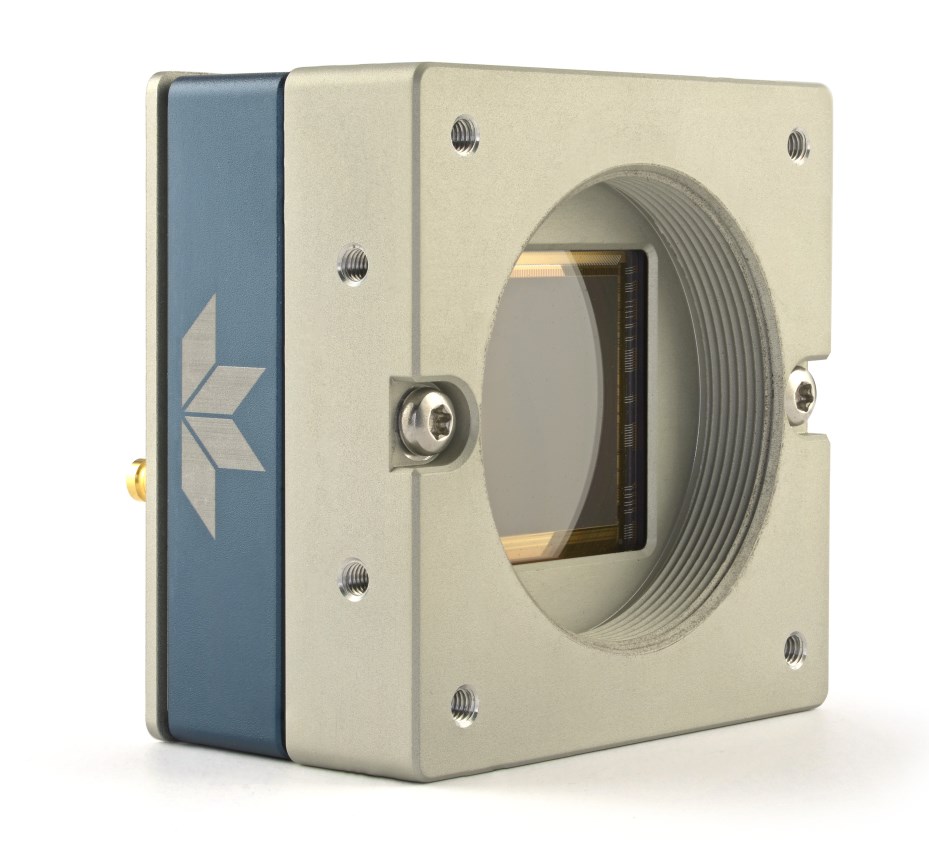

e2v EV2S67M センサーを搭載のCXP-6カメラ。
Teledyne Dalsa G3-XM01-M8205 Genie Nanoシリーズ / CXP-6対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | G3-XM01-M8205 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Genie Nano |
| 型式 | G3-XM01-M8205 |
| センサーメーカー | e2v |
| センサー | EV2S67M |
| 解像度 MP | 67 |
| 解像度 H×V | 8192 × 8192 pix |
| センサーサイズ | 20.48mm ×20.48mm (APS-H) |
| ピクセルサイズ | 2.5 × 2.5 µm |
| シャッター | Global |
| FPS | 30 |
| ラインレート | - |
| モノ/カラー | mono |
| IF | CXP-6 |
| コネクタ | DIN |
| レンズマウント | M42×1 |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| S/N比 | 37.8 dB |
| ダイナミックレンジ | 66 dB |
| ビニング | - |
| ROI | 対応 |
| X Flip | - |
| Y Flip | - |
| ゲイン | 1.0x、 1.5x、 2x、 3x |
| ホワイトバランス | - |
| ガンマ | - |
| 露光時間(s) | 14 μs~10 s |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 2セット設定可能 |
| ピクセルフォーマット | Mono 8、10 |
| イメージバッファ | - |
| 寸法 | 32×59×59 mm |
| 適用温度 | 保管時：-40℃~80℃、動作時：-20℃~65℃ |
| 重さ | 163 g |
| IO | 10pin(TFM-105-02-L-D-WT), TTL/LVTTL入力x2, TTL/LVTTL出力x2 |
| 電源電圧 | PoCXP, 10pin(TFM-105-02-L-D-WT) +12~24 V DC |
| 消費電力 | 12 W |
| 適合 | EU、 REACH |
| ドライバー | DALSA Sapera SDK |

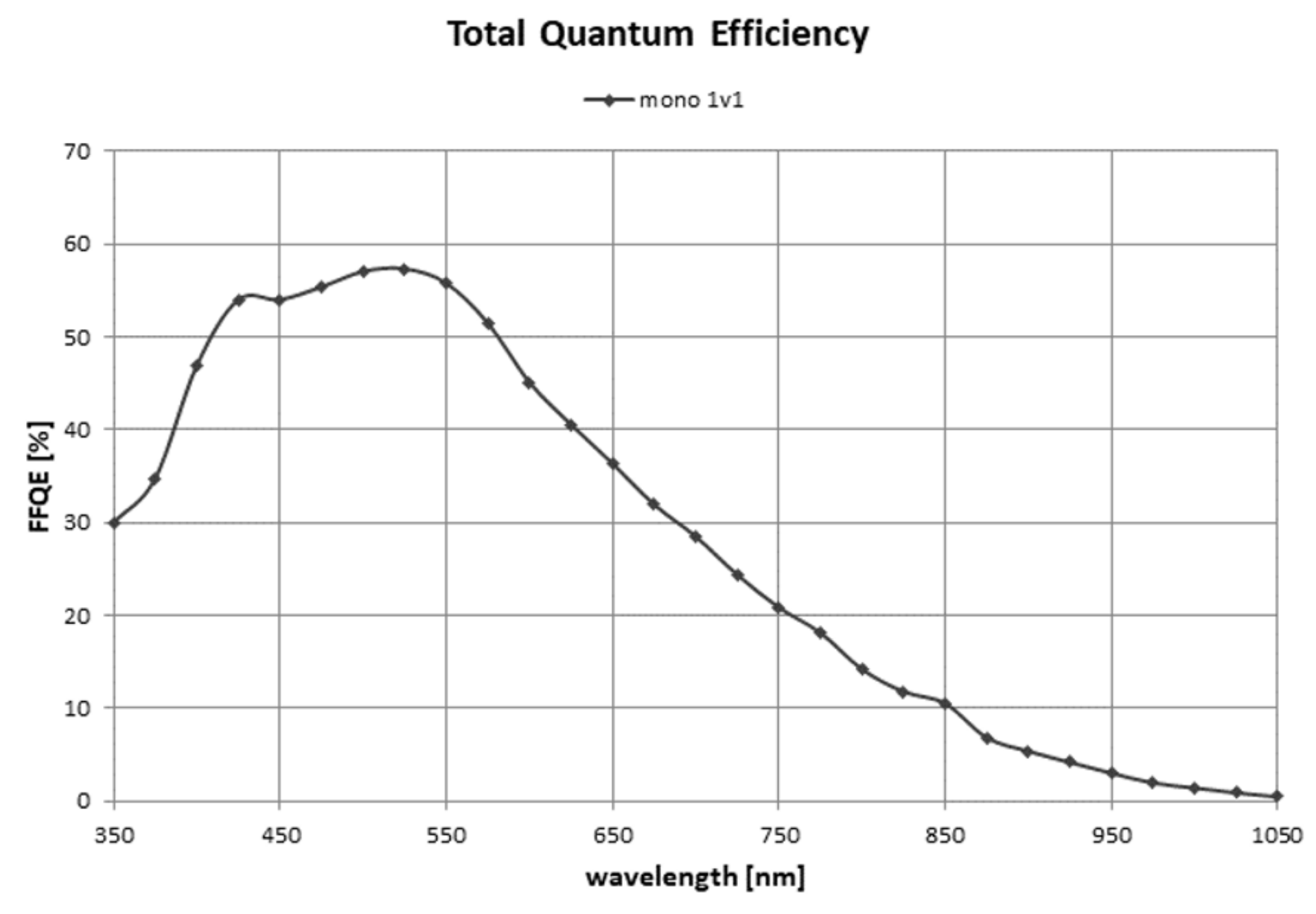

分光感度特性

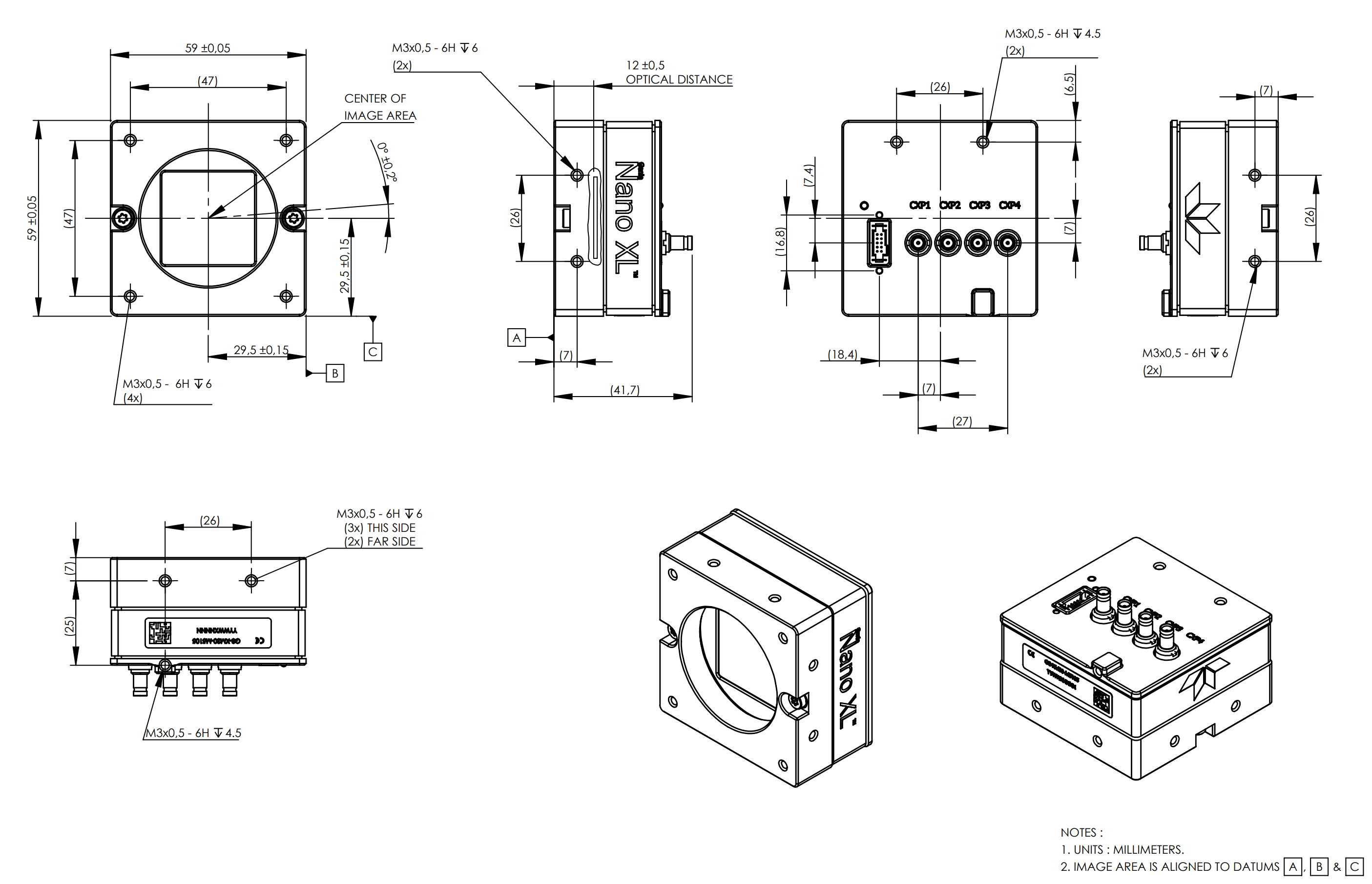

外形図

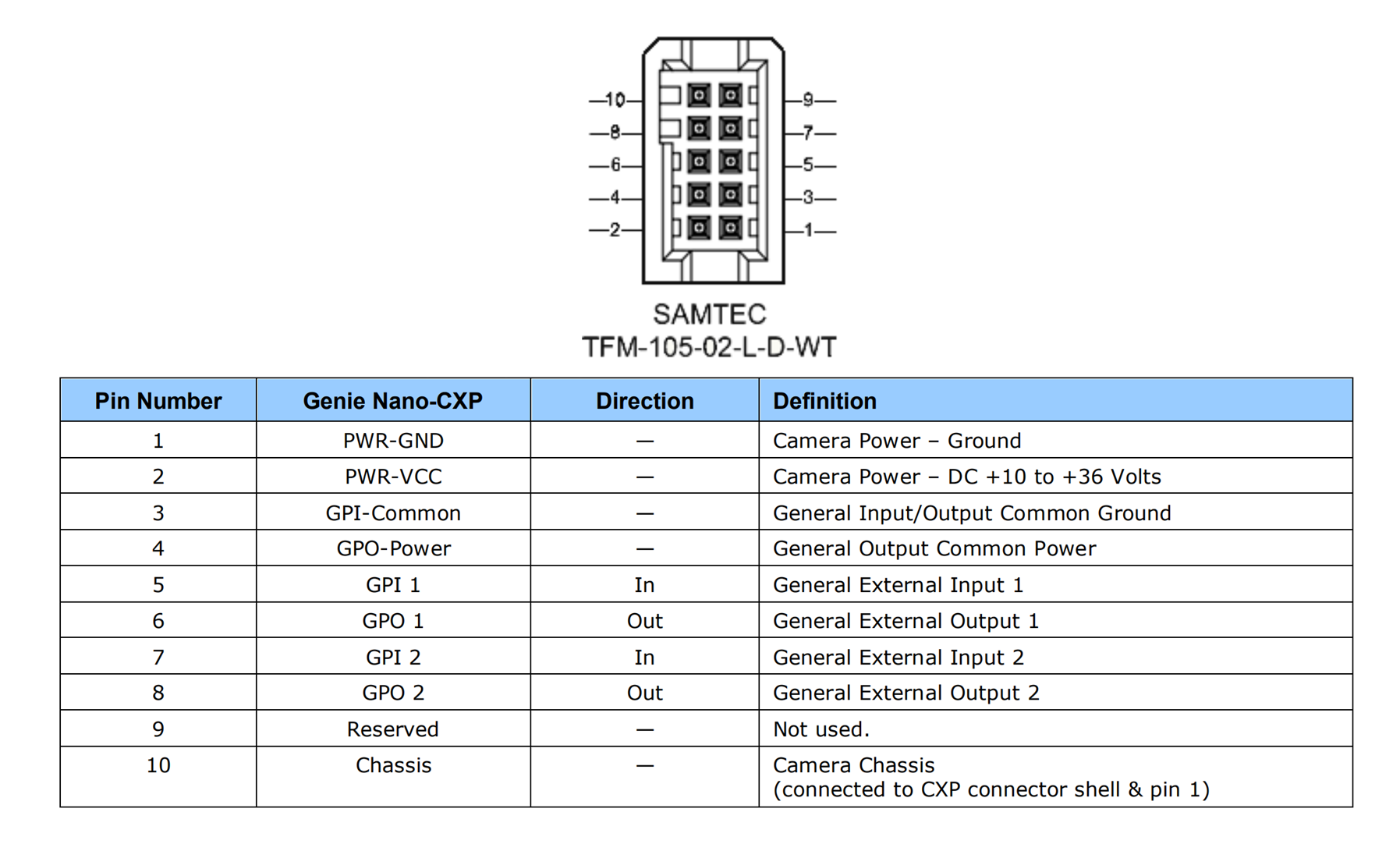

ピンアサイン
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-5M | 5 m | なし | あり | あり | DIN→DIN | |
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-6M | 6 m | なし | あり | あり | DIN→DIN | |
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-7M | 7 m | なし | あり | あり | DIN→DIN |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|
