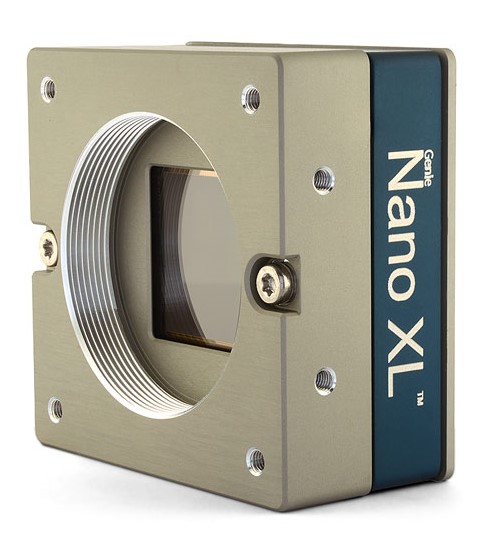

Teledyne Dalsa G3-GM32-M4095 Genie Nanoシリーズ / GigE対応エリアセンサーカメラ

Onsemi PYTHON16K センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目G3-GM32-M4095 仕様
ブランドTeledyne Dalsa
シリーズGenie Nano
型式G3-GM32-M4095
センサーメーカーOnsemi
センサーPYTHON16K
解像度 MP16
解像度 H×V4096 × 4096 pix
センサーサイズ18.43mm ×18.43mm (APS-H)
ピクセルサイズ4.5 × 4.5 µm
シャッターGlobal
FPSStandard: 7.1 TurboDrive: 14
ラインレート-
モノ/カラーNIR
IFGigE
コネクタ-
レンズマウントM42×1
発売日発売済み
HDR-
Multi-field撮像-
S/N比39.6 dB
ダイナミックレンジ55.3 dB
ビニング対応
ROI対応
X Flip-
Y Flip対応
ゲインx1~x4
ホワイトバランス-
ガンマ0.001~2.0
露光時間(s)34 μs~16 s
トリガーモードフリーラン、 外部トリガー
ユーザーセット2セット設定可能
ピクセルフォーマットMono 8、10
イメージバッファ500 MB
寸法38.3×59×59 mm
適用温度保管時：-40℃~80℃、動作時：-20℃~65℃
重さ163 g
IO10pin(TFM-105-02-L-D-WT), TTL/LVTTL入力x2, TTL/LVTTL出力x3
電源電圧PoE, 10pin(TFM-105-02-L-D-WT) +12~36 V DC
消費電力~7 W
適合CE、 FCC、 KC、 IP30、 IEEE 802.3af
ドライバーDALSA Sapera SDK

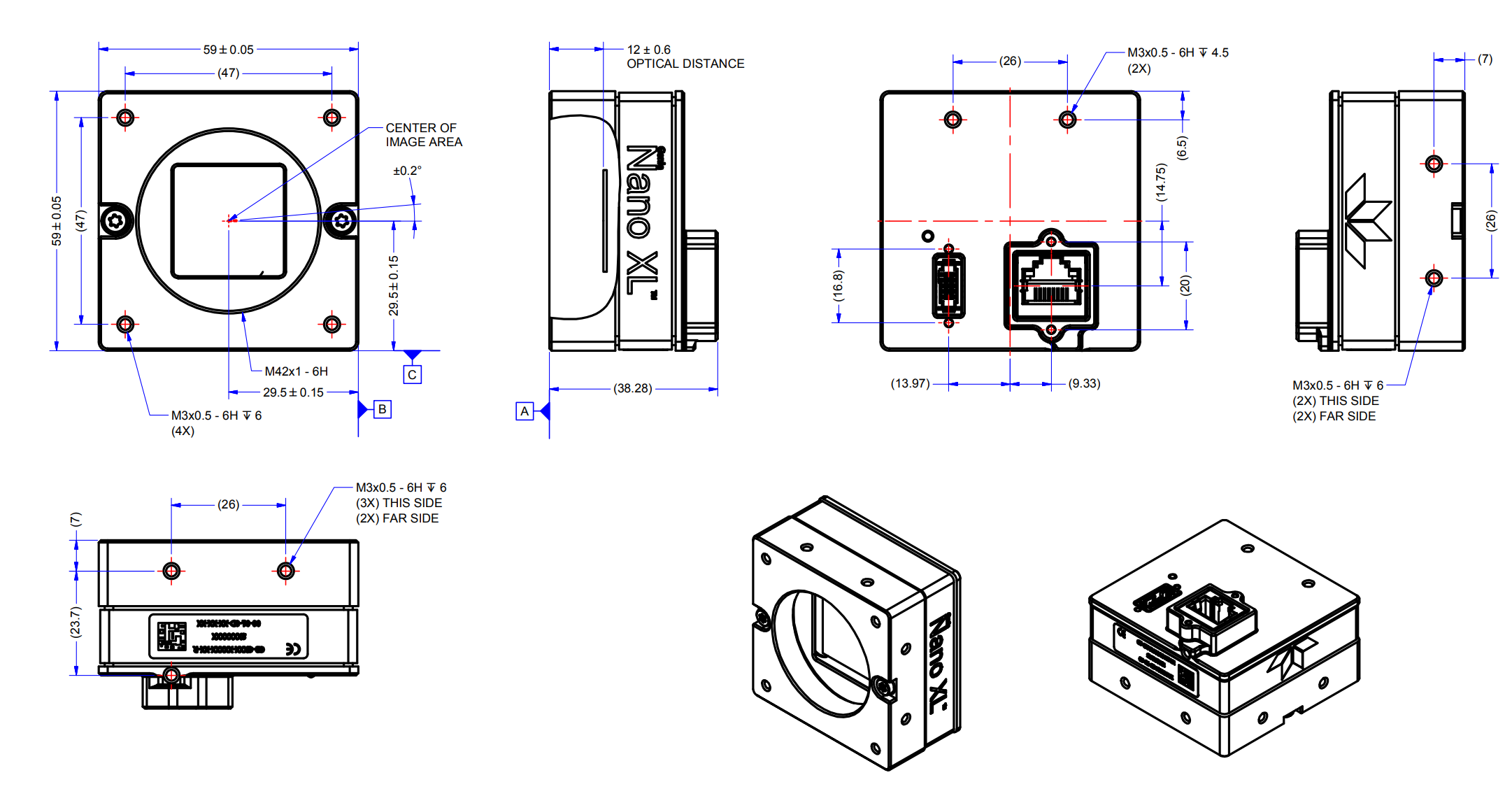

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
BaslerStandardGEV-C6-L20-ACE20mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L30-ACE30mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L50-ACE50mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L05-ACE5mなしなしありRJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L10-ACE10mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L20-ACE20mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L25-ACE25mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L05-ACE5mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerStandardGEV-C6A-ST-L1010mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6A-ST-L2020mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6A-ST-L055mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6-L10-ACE10mなしなしありRJ-45, click-lockCat 6
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-50M50 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT5e

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
