光切断プロファイルセンサー
Gocator 2600 シリーズ

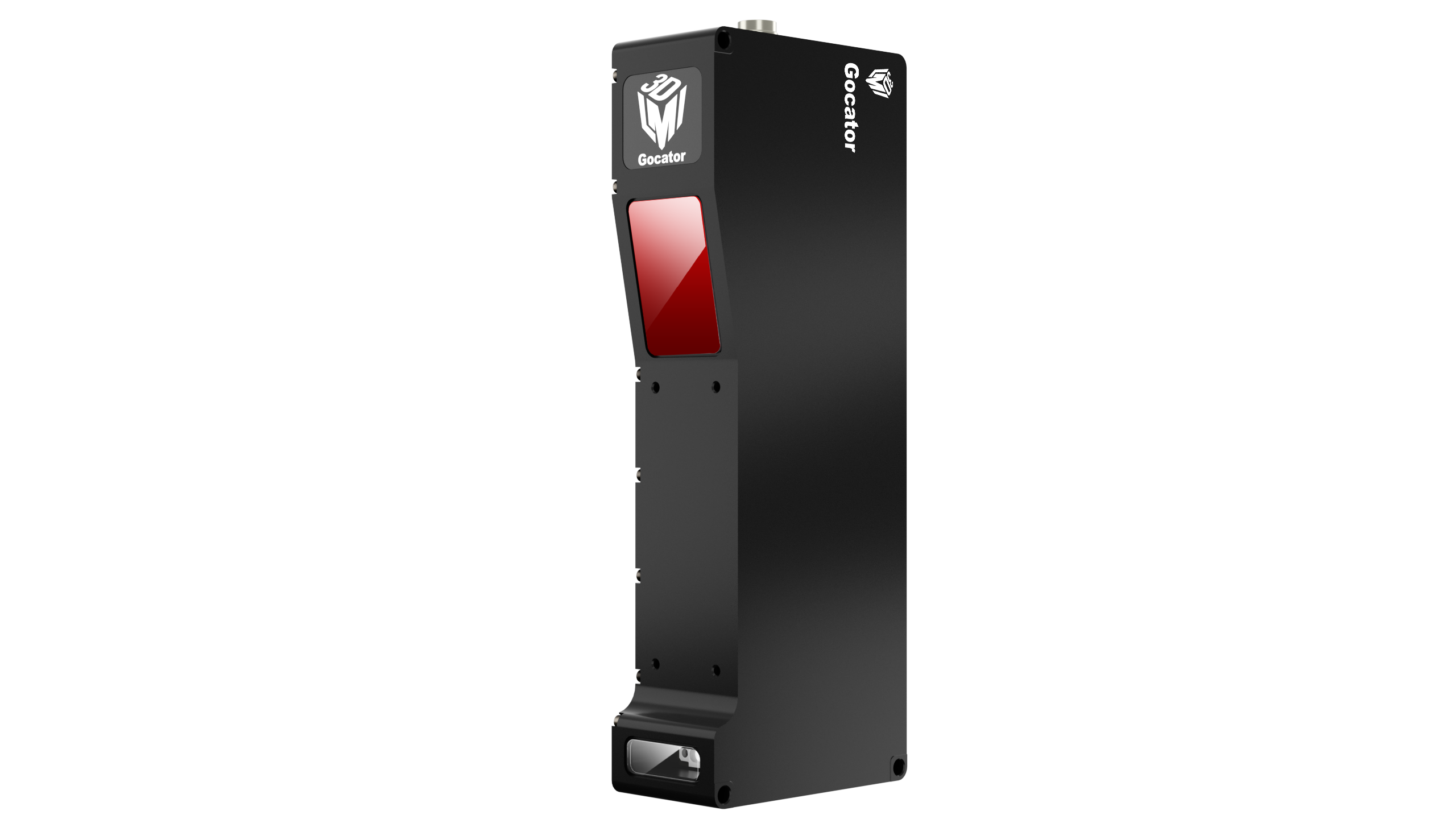

Gocator2690

Gocator2690

プロファイル解像度4200ポイントの超高解像度モデル
最大視野幅2mの超ワイド計測タイプ

仕様

項目Gocator2690 仕様
データポイント/プロファイル4200
リニアリティZ (MRの+/-%)0.08
解像度Z (mm)-
解像度X (mm)0.115 - 0.541
繰返し精度Z (um)-
クリアランス距離(CD) (mm)325
測定レンジ(MR) (mm)1550
視野幅(FOV) (mm)385 - 2000
レーザー波長660nm (赤)
標準レーザークラス3R
オプションのレーザークラス2, 3B
スキャンレート (Hz)約300Hz ~ 最大5000Hz
防塵・防水保護等級IP67
動作温度0 - 50℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (15W); リップル±10%
外形寸法 (mm)55x105x280
重量 (kg)2.12

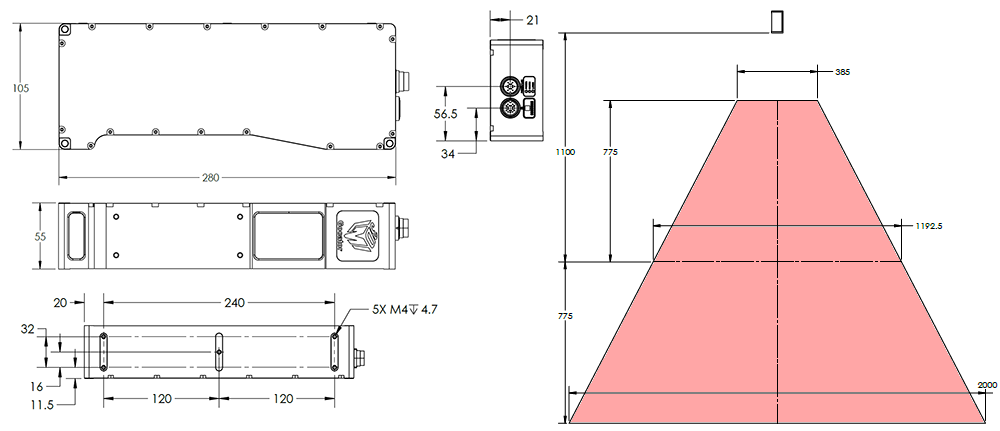

外形図

Gocator2690の外形図
