光切断プロファイルセンサー

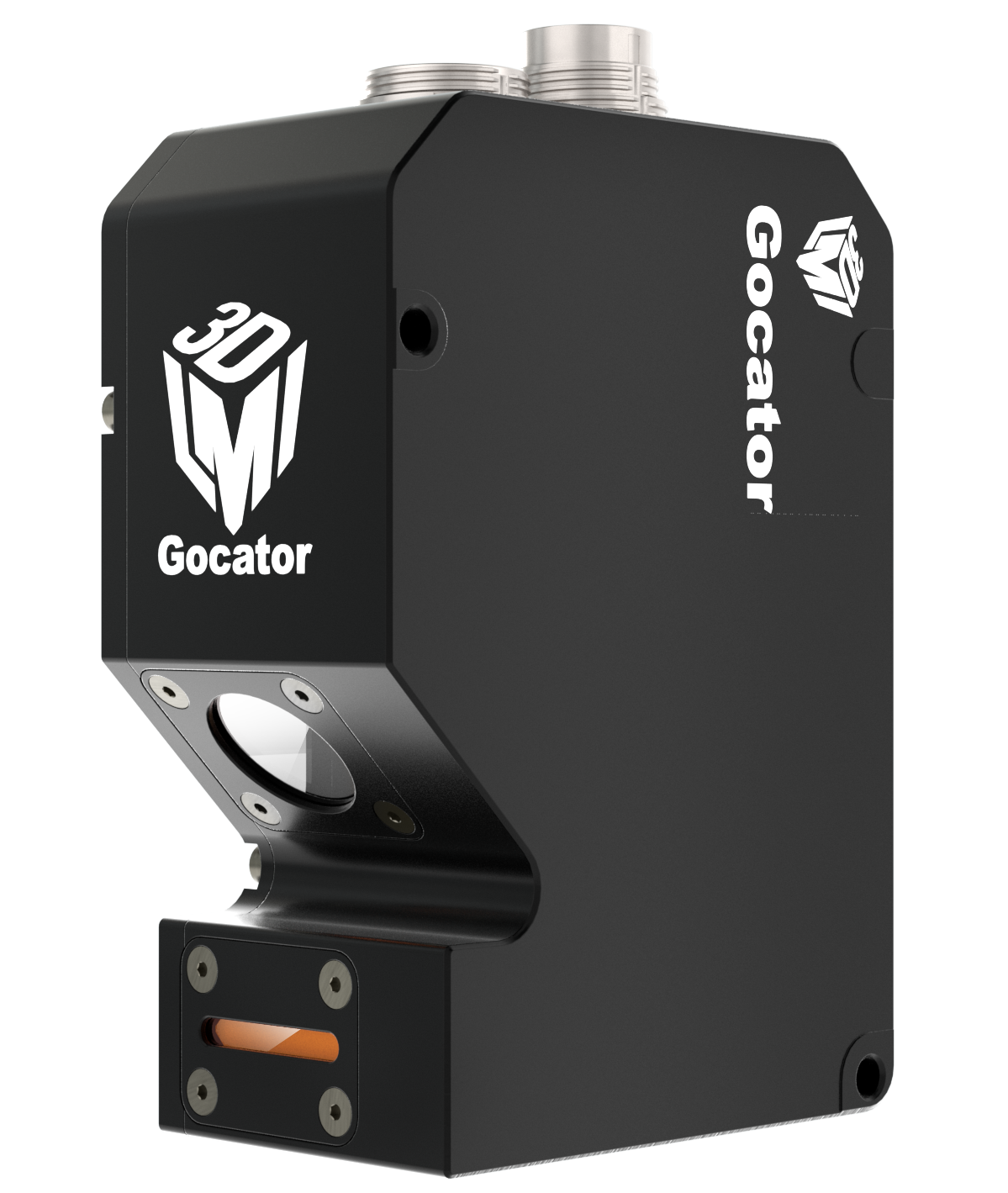

Gocator 2500 シリーズ Gocator2510

プロファイル解像度1920ポイントの高解像度モデル
最大スキャン速度10kHzで高速スキャン
X解像度8μmで高精度計測

仕様

項目Gocator2510 仕様
データポイント/プロファイル1920
リニアリティZ (MRの+/-%)0.015
解像度X (mm)0.008
繰返し精度Z (um)0.2
クリアランス距離(CD) (mm)17.0
測定レンジ(MR) (mm)6
視野幅(FOV) (mm)13.0 - 14.5
レーザー波長405nm (青)
標準レーザークラス2
オプションのレーザークラス-
スキャンレート (Hz)2.4kHz ~ 最大10kHz
防塵・防水保護等級IP67
動作温度0 - 40℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (15W); リップル±10%
外形寸法 (mm)46x80x110
重量 (kg)0.65

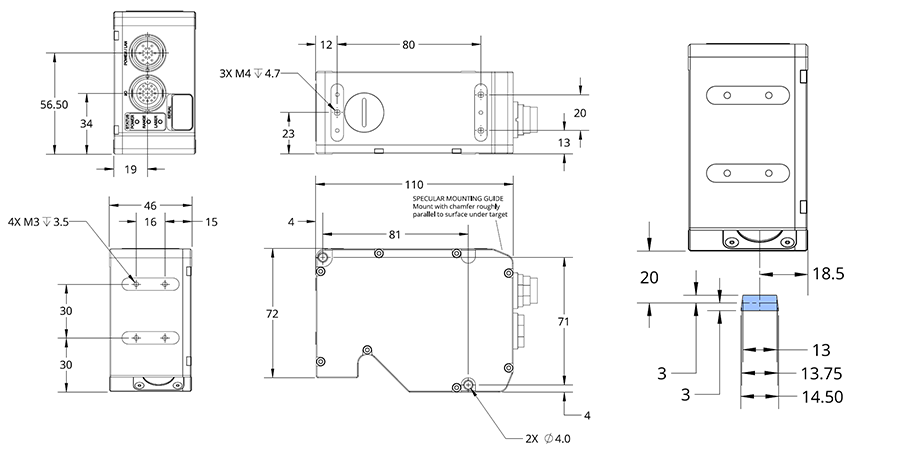

外形図

Gocator2510の外形図
