光切断プロファイルセンサー
Gocator 2100 シリーズ

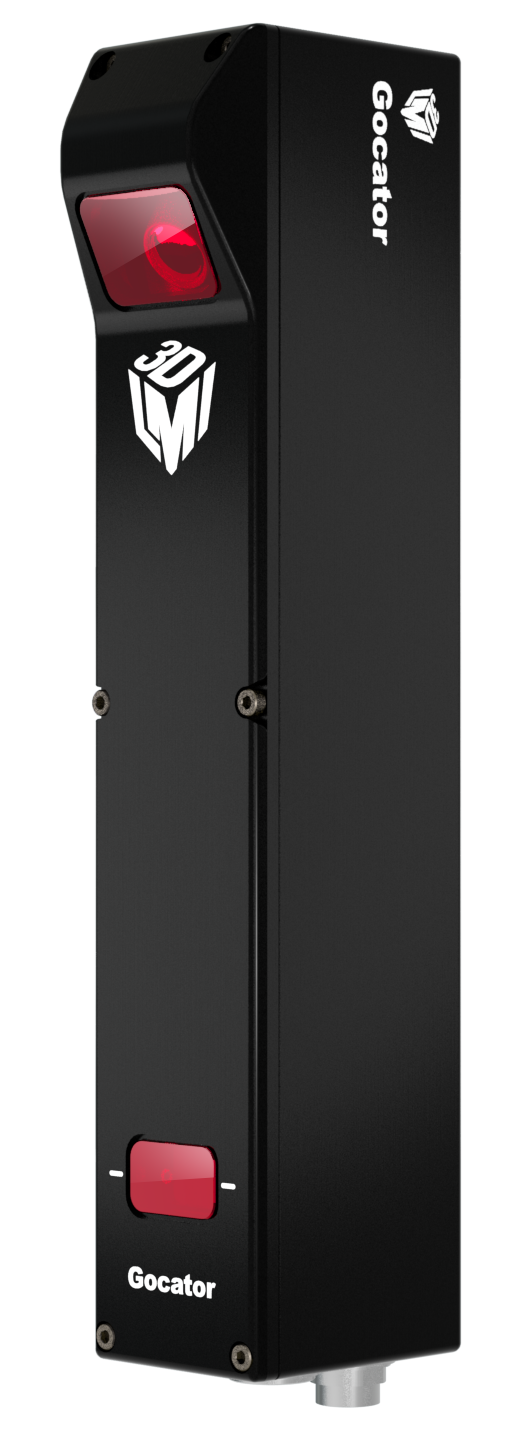

Gocator2180

Gocator2180

プロファイル解像度640ポイントの廉価版モデル
最大視野幅1260mmのワイド計測タイプ

仕様

項目Gocator2180 仕様
データポイント/プロファイル640
リニアリティZ (MRの+/-%)0.04
解像度Z (mm)0.092 - 0.488
解像度X (mm)0.75 - 2.20
繰返し精度Z (um)12
クリアランス距離(CD) (mm)350
測定レンジ(MR) (mm)800
視野幅(FOV) (mm)390 - 1260
レーザー波長660nm (赤)
標準レーザークラス3R
オプションのレーザークラス2
スキャンレート (Hz)約170Hz~最大5000Hz
防塵・防水保護等級IP67
動作温度0 - 50℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (13W); リップル±10%
外形寸法 (mm)TopMount  49x75x272
重量 (kg)1.3

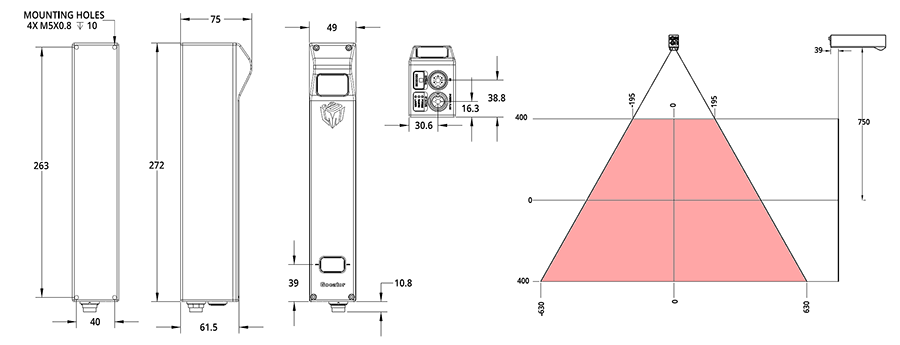

外形図

Gocator2180の外形図
