光切断プロファイルセンサー
Gocator 2100 シリーズ

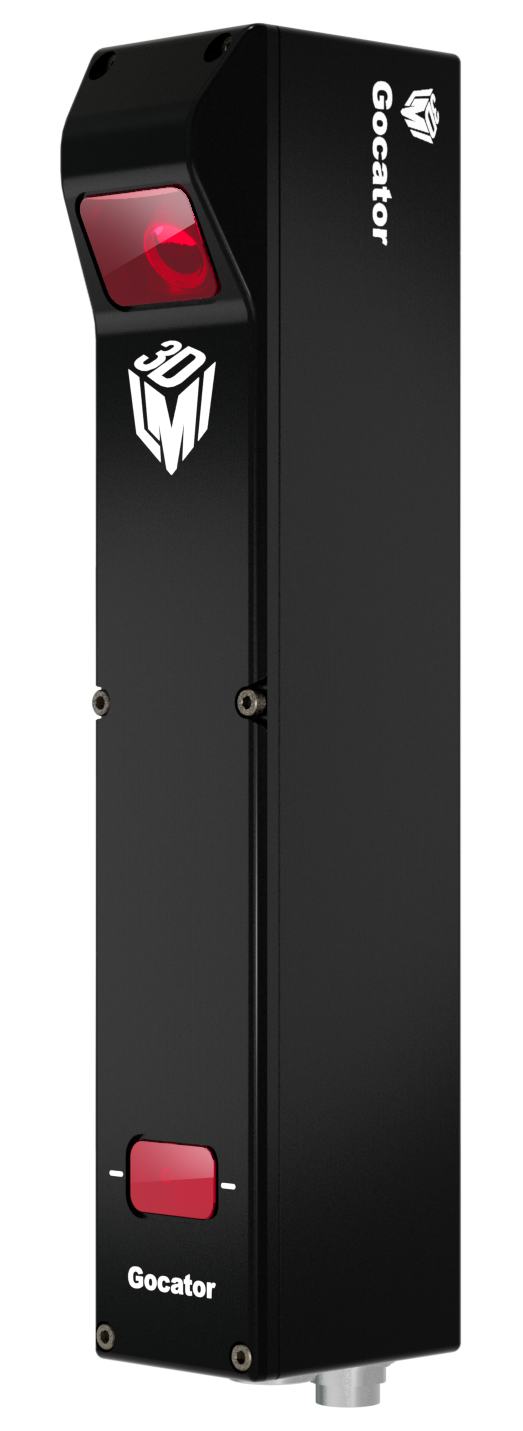

Gocator2175

Gocator2175

プロファイル解像度640ポイントの廉価版モデル
測定レンジ1350mmのワイドZレンジ計測タイプ

仕様

項目Gocator2175 仕様
データポイント/プロファイル640
リニアリティZ (MRの+/-%)0.03
解像度Z (mm)0.175 - 0.925
解像度X (mm)0.510 - 1.580
繰返し精度Z (um)12
クリアランス距離(CD) (mm)650
測定レンジ(MR) (mm)1350
視野幅(FOV) (mm)324 - 1010
レーザー波長660nm (赤)
標準レーザークラス3R
オプションのレーザークラス2
スキャンレート (Hz)約170Hz~最大5000Hz
防塵・防水保護等級IP67
動作温度0 - 50℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (13W); リップル±10%
外形寸法 (mm)TopMount  49x75x272
重量 (kg)1.3

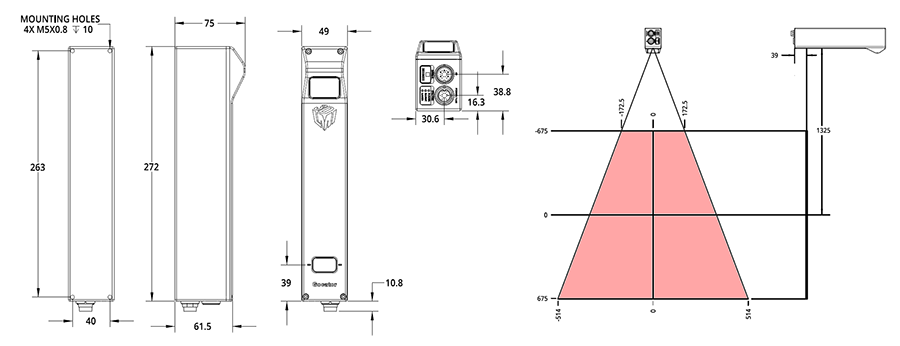

外形図

Gocator2175の外形図
