プロファイル解像度640ポイントの廉価版モデル
使い勝手の良い中視野タイプ
光切断プロファイルセンサー

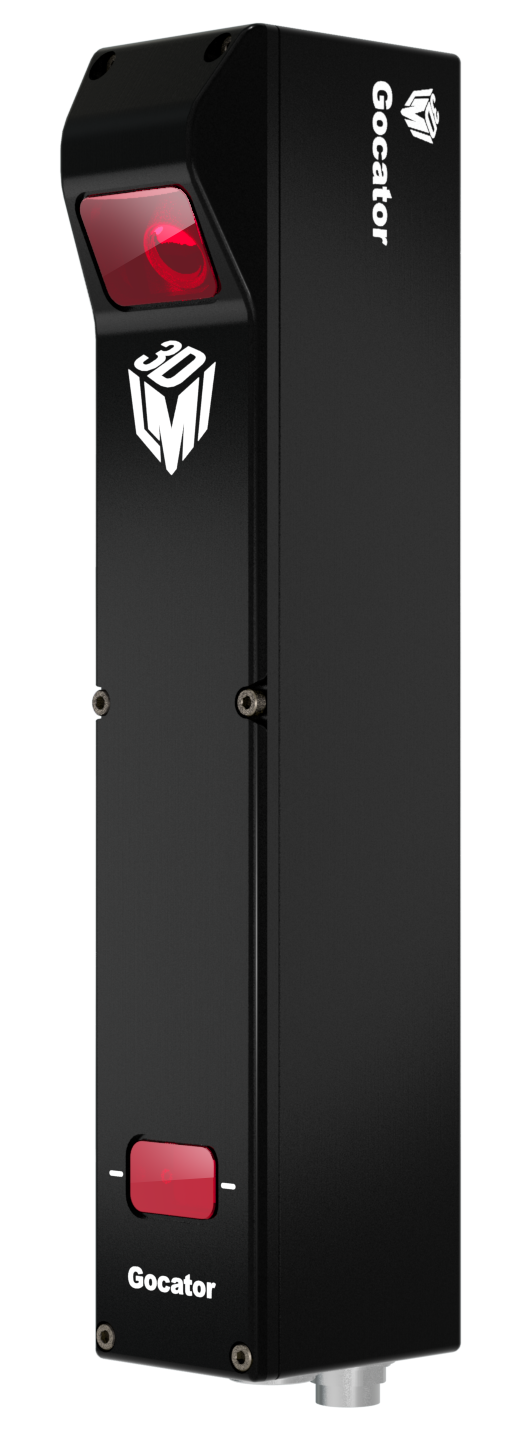

Gocator 2100 シリーズ Gocator2170
仕様
項目 | Gocator2170 仕様 |
---|---|
データポイント/プロファイル | 640 |
リニアリティZ (MRの+/-%) | 0.04 |
解像度Z (mm) | 0.055 - 0.200 |
解像度X (mm) | 0.55 - 1.10 |
繰返し精度Z (um) | 8 |
クリアランス距離(CD) (mm) | 400 |
測定レンジ(MR) (mm) | 500 |
視野幅(FOV) (mm) | 308 - 687 |
レーザー波長 | 660nm (赤) |
標準レーザークラス | 3R |
オプションのレーザークラス | 2 |
スキャンレート (Hz) | 170Hz~最大5000Hz |
防塵・防水保護等級 | IP67 |
動作温度 | 0 - 50℃ |
保管温度 | -30 - 70℃ |
入力電圧 | +24 ~ +48VDC (13W); リップル±10% |
外形寸法 (mm) | TopMount 49x75x272 |
重量 (kg) | 1.3 |

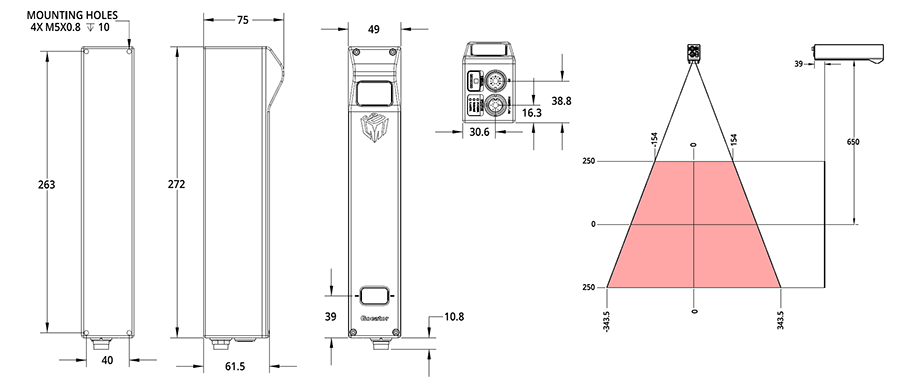

外形図
![Gocator2170の外形図](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img/https://linx.jp/wordpress/wp-content/uploads/2022/07/dim_G2370.png)
