光切断プロファイルセンサー

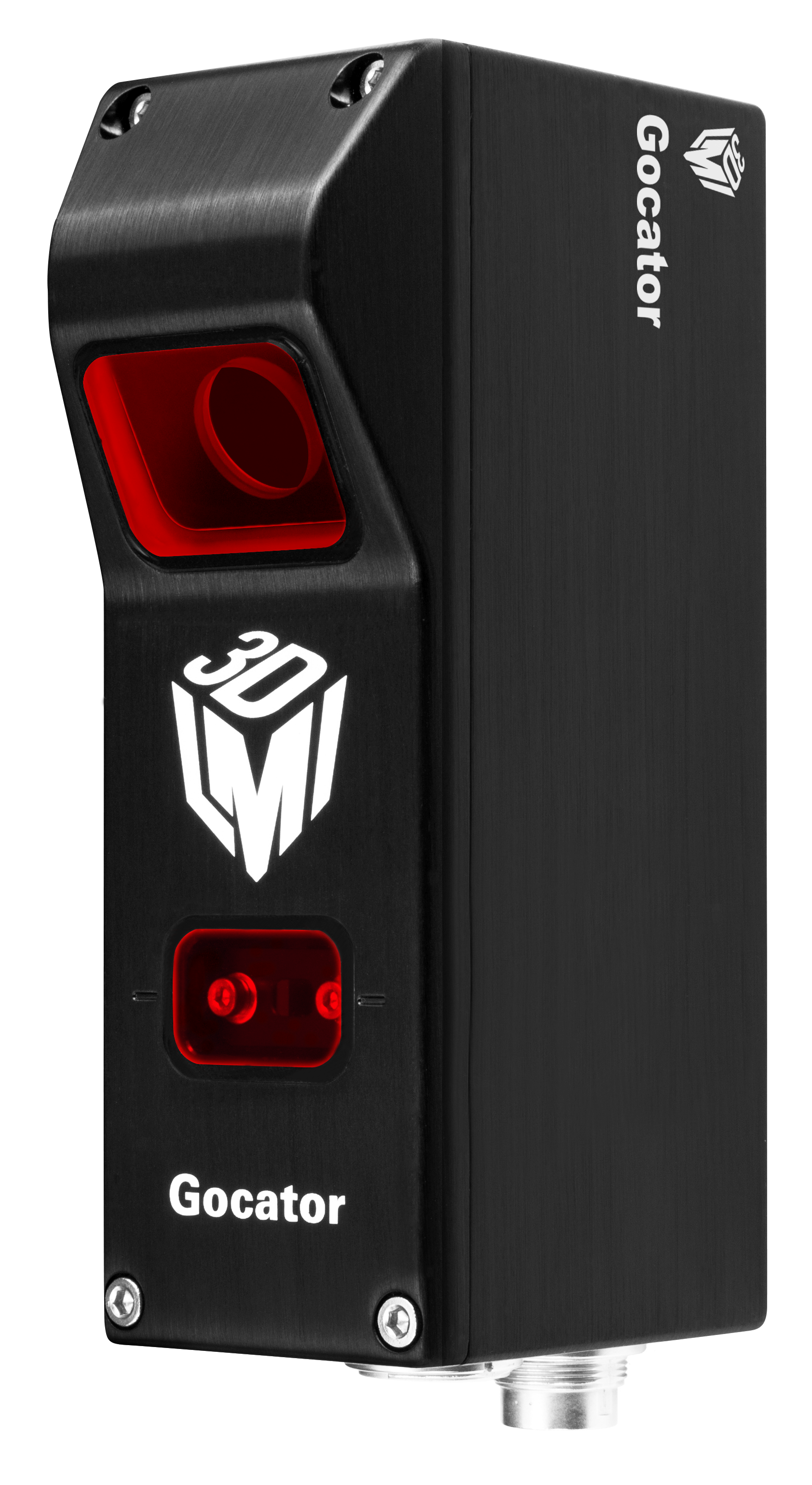

Gocator 2100 シリーズ Gocator2130

プロファイル解像度640ポイントの廉価版モデル
使い勝手の良い中視野タイプ

仕様

項目Gocator2130 仕様
データポイント/プロファイル640
リニアリティZ (MRの+/-%)0.01
解像度Z (mm)0.006 - 0.014
解像度X (mm)0.088 - 0.150
繰返し精度Z (um)0.8
クリアランス距離(CD) (mm)90
測定レンジ(MR) (mm)80
視野幅(FOV) (mm)47 - 85
レーザー波長660nm (赤)
標準レーザークラス2
オプションのレーザークラス3R, 3B
スキャンレート (Hz)170Hz~ 最大5000Hz
防塵・防水保護等級IP67
動作温度0 - 50℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (13W); リップル±10%
外形寸法 (mm)TopMount  49x75x142
重量 (kg)0.74

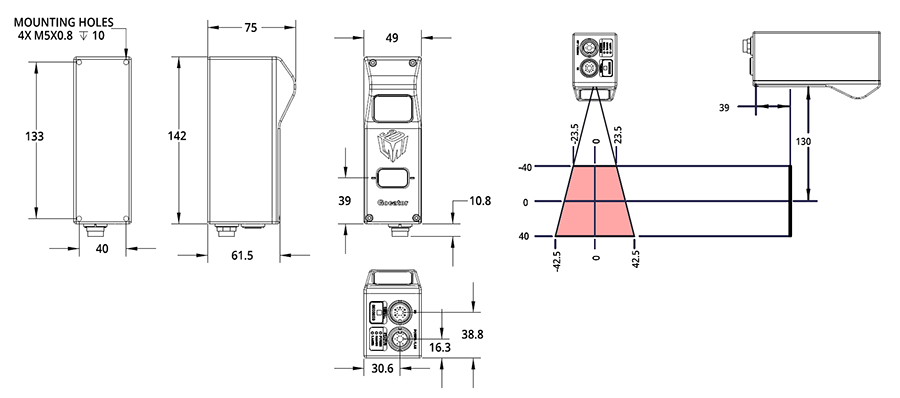

外形図

Gocator2130の外形図
