光切断プロファイルセンサー

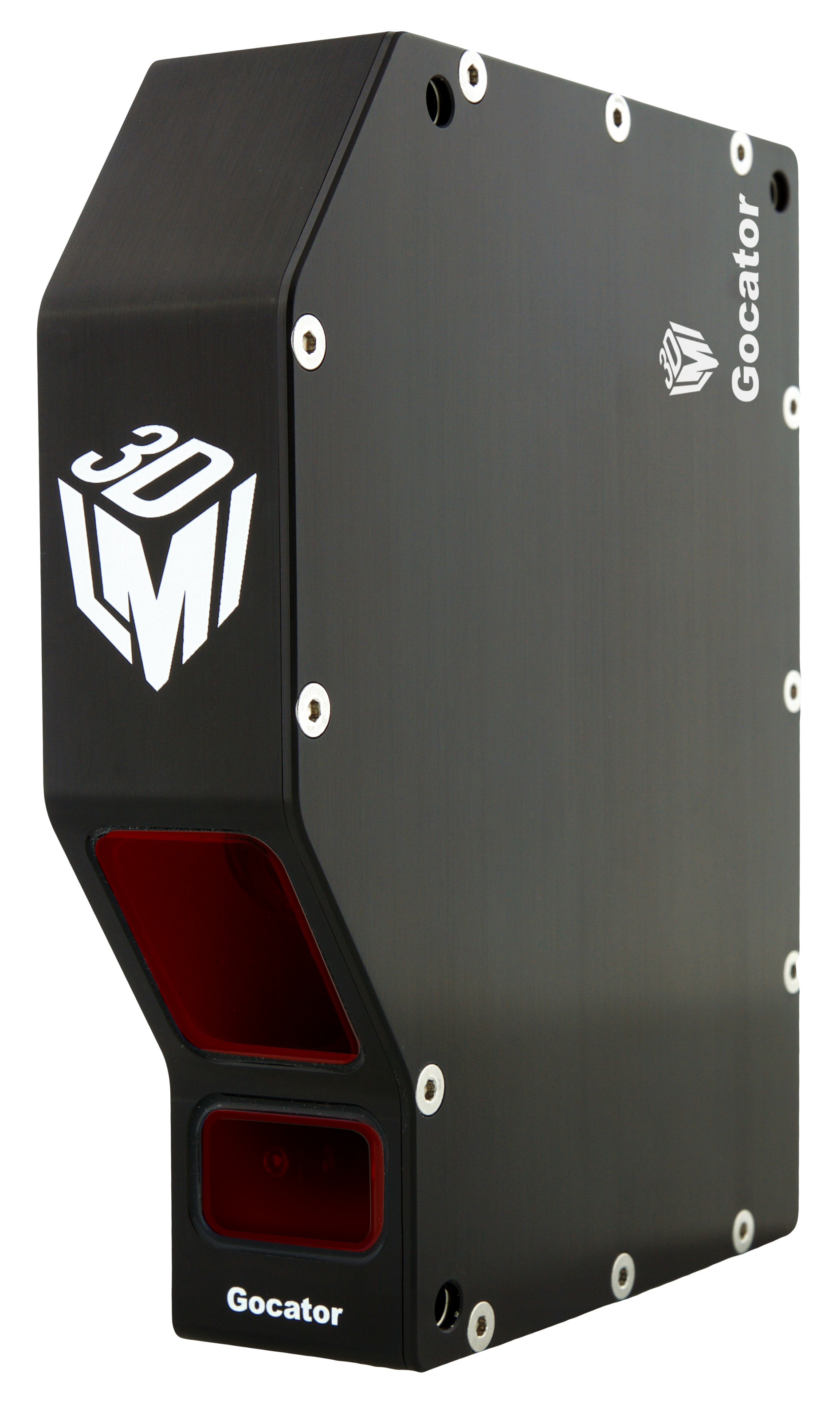

Gocator 2100 シリーズ Gocator2120

プロファイル解像度640ポイントの廉価版モデル
高さ解像度3μmの高精度計測タイプ

仕様

項目Gocator2120 仕様
データポイント/プロファイル640
リニアリティZ (MRの+/-%)0.01
解像度Z (mm)0.0018 - 0.0030
解像度X (mm)0.028 - 0.042
繰返し精度Z (um)0.4
クリアランス距離(CD) (mm)40
測定レンジ(MR) (mm)25
視野幅(FOV) (mm)18 - 26
レーザー波長660nm (赤)
標準レーザークラス2
オプションのレーザークラス3R
スキャンレート (Hz)170Hz~最大5000Hz
防塵・防水保護等級IP67
動作温度0 - 50℃
保管温度-30 - 70℃
入力電圧+24 ~ +48VDC (13W); リップル±10%
外形寸法 (mm)SideMount 35x120x149.5
重量 (kg)0.8

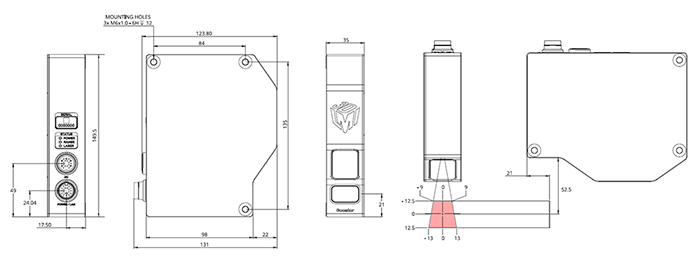

外形図

Gocator2120の外形図
