Sony IMX811 センサーを搭載のCXP-12カメラ。
iRAYPLE AX2450MP4E-670-F AXシリーズ / CXP-12対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AX2450MP4E-670-F 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AX |
| 型式 | AX2450MP4E-670-F |
| センサーメーカー | Sony |
| センサー | IMX811 |
| 解像度 MP | 245 |
| 解像度 H×V | 19200 × 12800 pix |
| センサーサイズ | 54mm ×36mm |
| ピクセルサイズ | 2.81 × 2.81 µm |
| シャッター | Rolling |
| FPS | 12.4 |
| モノ/カラー | mono |
| IF | CXP-12 |
| コネクタ | HDBNC |
| レンズマウント | M72×0.75 |
| 発売日 | 発売済み |
| S/N比 | 44.07 dB |
| ダイナミックレンジ | 71.7 dB |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | 対応 |
| ゲイン | アナログゲイン:1x~16x、デジタルゲイン:1x~32x |
| 露光時間(s) | 62 μs～60 s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| 画素欠陥補正機能 | 対応 |
| ピクセルフォーマット | Mono8/10/12 |
| 寸法 | 100 mm × 100 mm × 89.83 mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：-30℃~50℃ |
| 重さ | 900 g |
| IO | 光結合I/O入力ライン×3、光結合I/O出力ライン×3 |
| 電源電圧 | Hiroseインターフェースを介した24Vの電源、PoCXPをサポート |
| 消費電力 | 30 W |
| ドライバー | MV Viewer ドライバー |

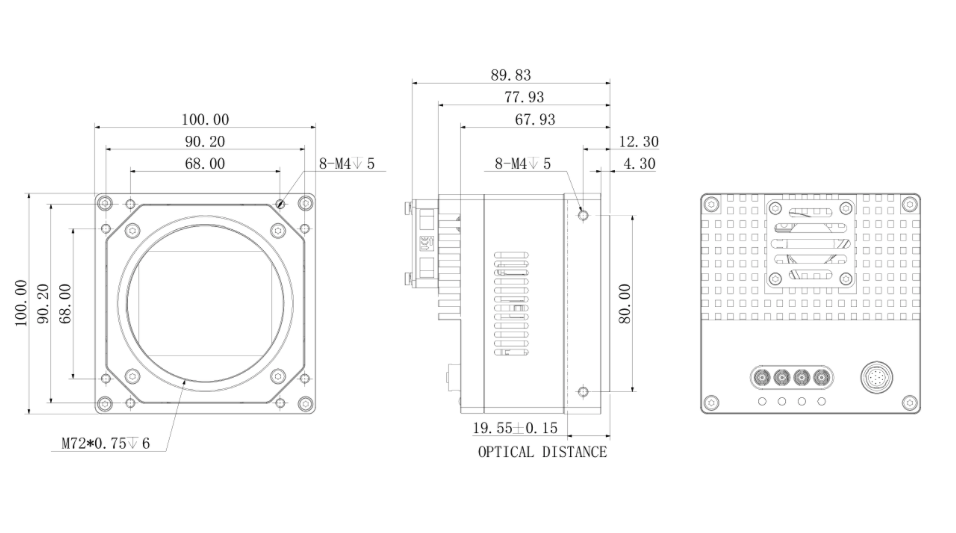

外形図
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-5M | 5 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-7M | 7 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-3M | 3 m | なし | あり | あり | HDBNC→HDBNC |
