iRAYPLE AX0257MP4E-150 AXシリーズ / CXP-12× 4ch 対応エリアセンサー産業用カメラ

Gpixel GMAX0505 センサーを搭載のCXP-12× 4ch カメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AX0257MP4E-150 仕様
ブランドiRAYPLE
シリーズAX
型式AX0257MP4E-150
センサーメーカーGpixel
センサーGMAX0505
解像度 MP25
解像度 H×V5120 × 5120 pix
センサーサイズ1.1″
ピクセルサイズ2.5 × 2.5 µm
シャッターGlobal
FPS150
モノ/カラーmono
IFCXP-12× 4ch
レンズマウントM58×0.75
ピクセルフォーマットMono8/10/12
寸法60×60×50.5mm
適用温度保管時：-30℃~80℃、動作時：0℃~40℃
重さ328g
IOHirose 12pin:光結合I/O入力ライン×3、光結合I/O出力ライン×3、RS232×1
電源電圧DC 24V 電源供給 Hirose 12pinコネクタ経由、PoCXP対応
消費電力9.8W
適合CE、FCC、KC、RoHS
ドライバーMV Viewer ドライバー

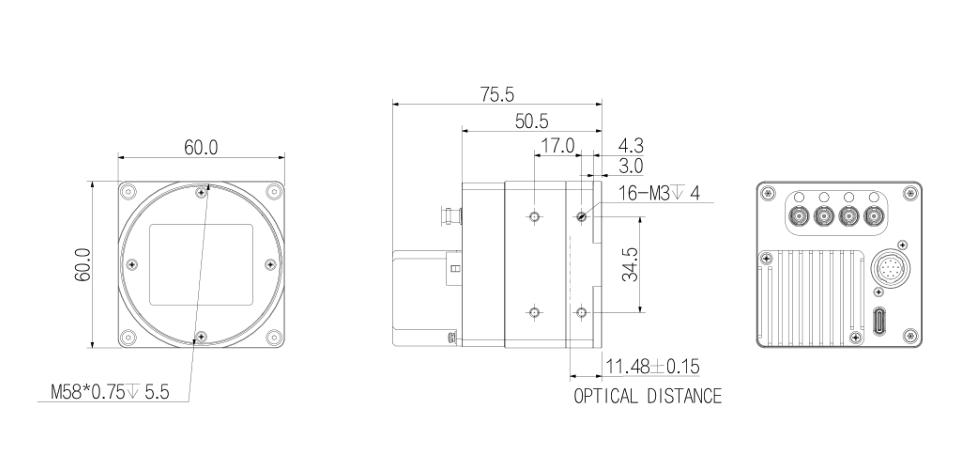

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
iRAYPLEHirose 12 pin Power& IO CableC03-IO-12PIN-DC-FC-5M5 mありHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC02-IO-12PIN-DC-15M15 mなしHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC02-IO-12PIN-DC-FC-10M10 mありHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC03-IO-12PIN-DC-FC-20M20 mありHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC02-IO-12PIN-DC-FC-15M15 mありHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-DC-10M10 mなしHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-DC-5M5 mなしHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-DC-3M3 mなしHirose 12pin メスプラグ→先バラ、DC5.5 メスプラグ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-10M10 mなしHirose 12pin メスプラグ→先バラ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-5M5 mなしHirose 12pin メスプラグ→先バラ
iRAYPLEHirose 12 pin Power& IO CableC01-IO-12PIN-3M3 mなしHirose 12pin メスプラグ→先バラ
