Gpixel GMAX0505 センサーを搭載のCXP-12カメラ。

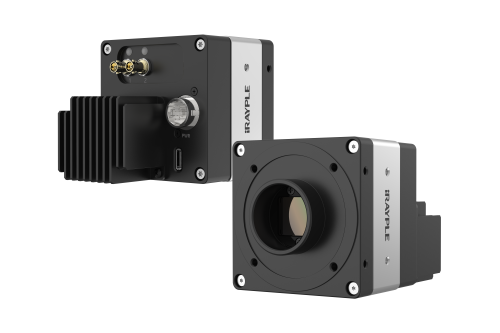

iRAYPLE AX0257MP2E-100 AXシリーズ / CXP-12対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AX0257MP2E-100 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AX |
| 型式 | AX0257MP2E-100 |
| センサーメーカー | Gpixel |
| センサー | GMAX0505 |
| 解像度 MP | 26.2 |
| 解像度 H×V | 5120 × 5120 pix |
| センサーサイズ | 1.1″ |
| ピクセルサイズ | 2.5 × 2.5 µm |
| シャッター | Global |
| FPS | 89 |
| モノ/カラー | mono |
| IF | CXP-12 |
| コネクタ | HD-BNC |
| レンズマウント | C |
| S/N比 | 36 |
| ダイナミックレンジ | 63 |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | アナログゲイン: 0.4x ~ 6.6x, デジタルゲイン: 1x ~ 32x |
| ガンマ | 0~4、LUT対応 |
| 露光時間(s) | 2 μs～15 s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| ピクセルフォーマット | Mono8/10/12 |
| 寸法 | 60 mm × 60 mm × 47.5 mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：0℃~40℃ |
| 重さ | 333 g |
| IO | 光結合I/O入力ライン×3、光結合I/O出力ライン×3 |
| 電源電圧 | 12 Hiroseインターフェイスを介したDC 24V電源、PoCXPをサポート |
| 消費電力 | 7W |
| ドライバー | MV Viewer ドライバー |

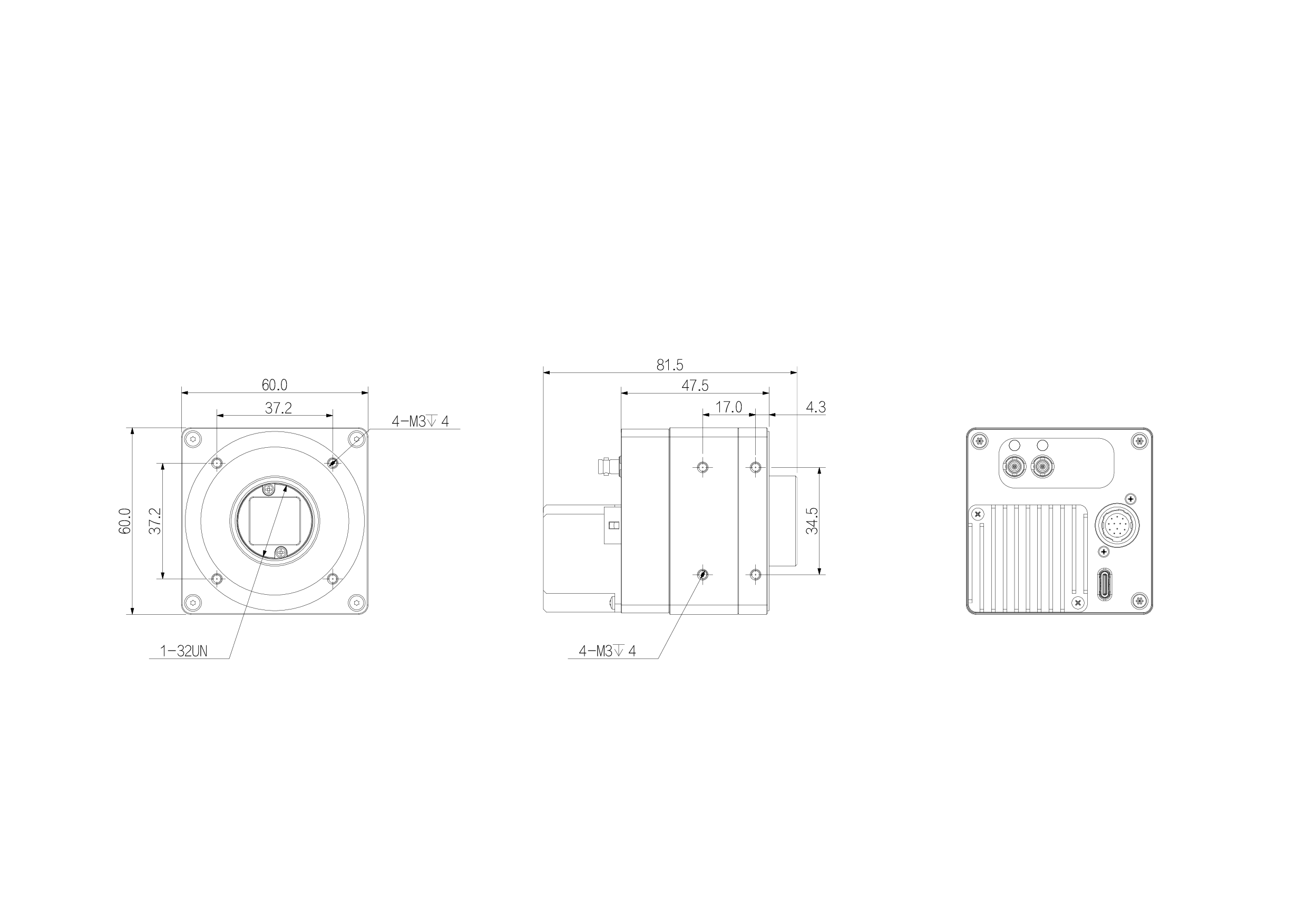

外形図
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-5M | 5 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-7M | 7 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-3M | 3 m | なし | あり | あり | HDBNC→HDBNC |
