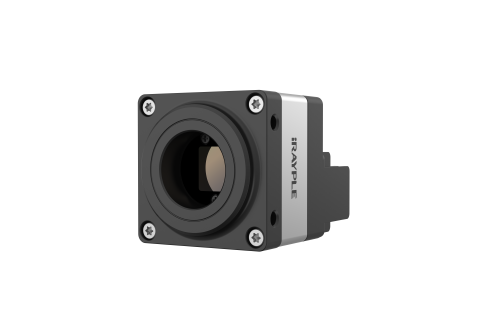

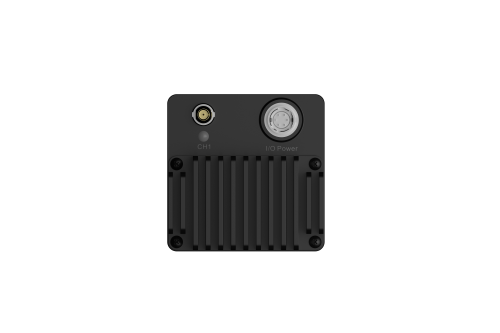

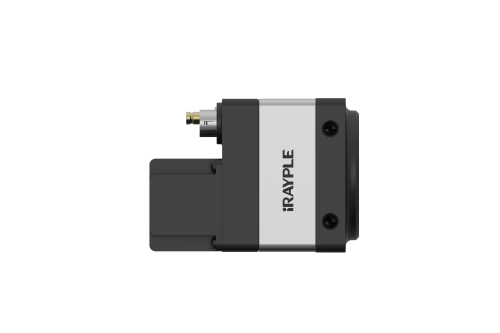

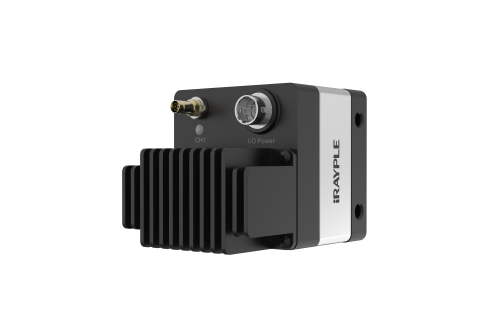

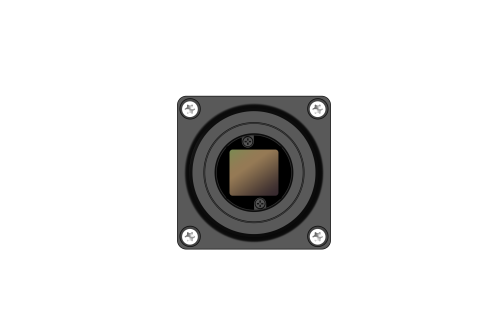

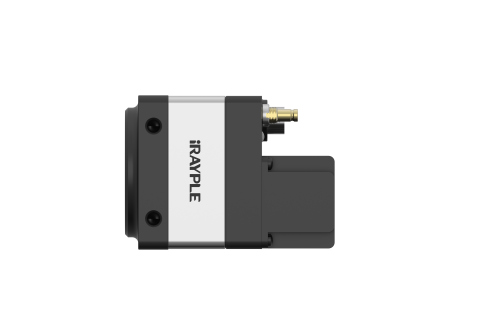

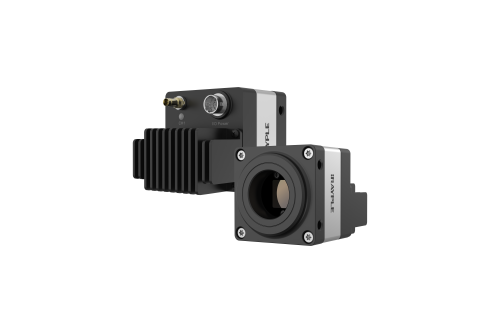

Gpixel GMAX3405 センサーを搭載のCXP-6カメラ。
iRAYPLE AX0057MX1E-000 AXシリーズ / CXP-6対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AX0057MX1E-000 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AX |
| 型式 | AX0057MX1E-000 |
| センサーメーカー | Gpixel |
| センサー | GMAX3405 |
| 解像度 MP | 5 |
| 解像度 H×V | 2448 × 2048 pix |
| センサーサイズ | 2/3″ |
| ピクセルサイズ | 3.4 × 3.4 µm |
| シャッター | Global |
| FPS | 118 |
| モノ/カラー | mono |
| IF | CXP-6 |
| コネクタ | DIN |
| レンズマウント | C |
| S/N比 | 39 |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | アナログゲイン: 1x ~ 2x, デジタルゲイン: 1x ~ 32x |
| ガンマ | 0~4、LUT対応 |
| 露光時間(s) | 1 μs～15 s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| ピクセルフォーマット | Mono8/10/12 |
| 寸法 | 60 mm × 60 mm × 40 mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：0℃~40℃ |
| 重さ | 224 g |
| IO | 光結合I/O入力ライン×1, 光結合I/O出力ライン×1、設定可能な入力および出力×1 |
| 電源電圧 | 6 Hiroseインターフェース経由のDC 24V電源、PoCXPをサポート |
| 消費電力 | 5.2W |
| ドライバー | MV Viewer ドライバー |

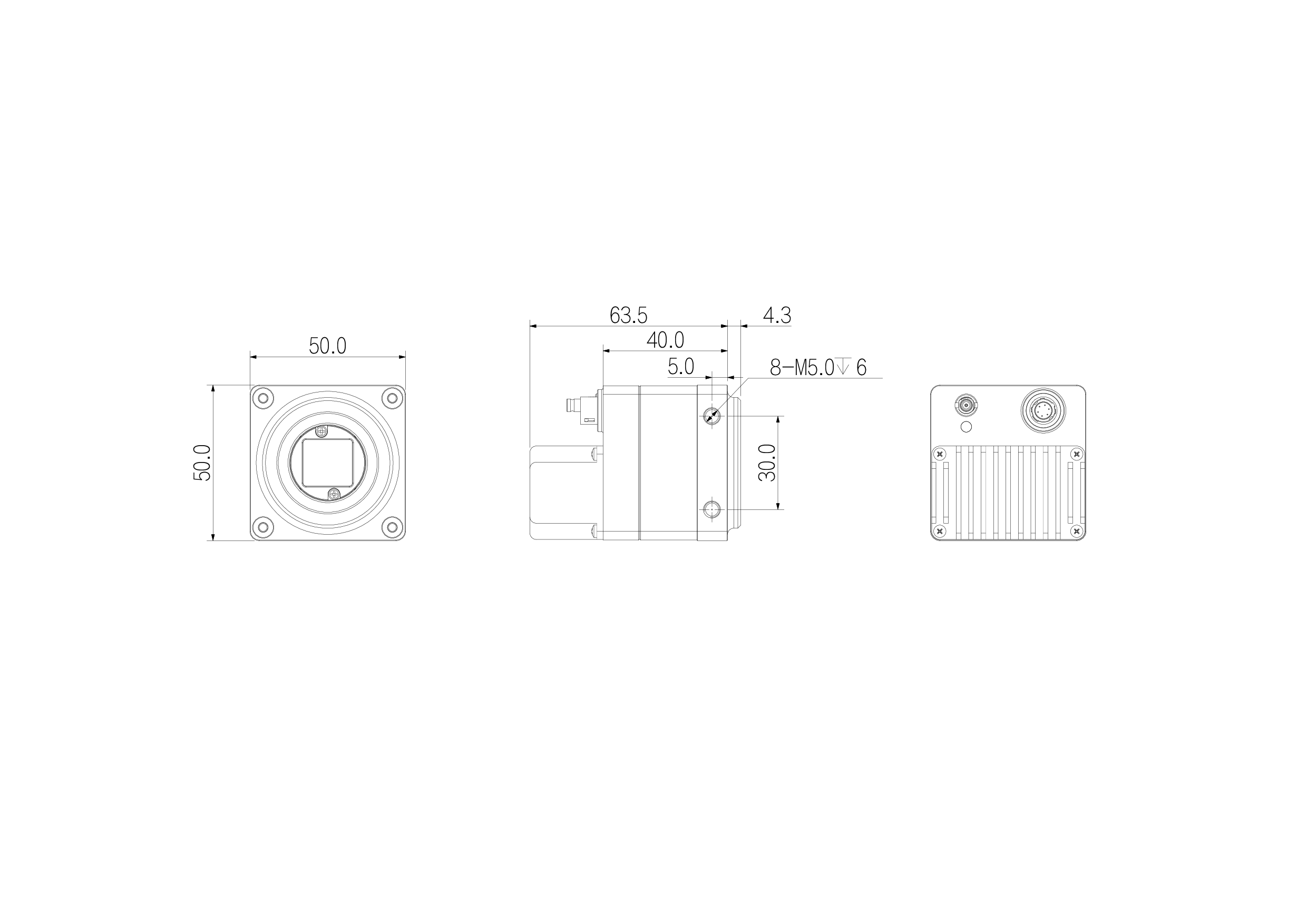

外形図
周辺機器
レンズ
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-5M | 5 m | なし | あり | あり | DIN→DIN | |
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-7M | 7 m | なし | あり | あり | DIN→DIN | |
| iRAYPLE | CoaXPress-6 Cable | CXP-DIN-DIN-NCDDCBB-6M | 6 m | なし | あり | あり | DIN→DIN |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|
