iRAYPLE AH7900CU000E AHシリーズ / USB3.0対応エリアセンサー産業用カメラ

Sony IMX267 センサーを搭載のUSB3.0カメラ。 解像度9MPで32fpsを実現。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH7900CU000E 仕様
ブランドiRAYPLE
シリーズAH
型式AH7900CU000E
センサーメーカーSony
センサーIMX267
解像度 MP9
解像度 H×V4096 × 2160 pix
センサーサイズ1″
ピクセルサイズ3.45 × 3.45 µm
シャッターGlobal
FPS32
モノ/カラーcolor
IFUSB3.0
レンズマウントC
S/N比40 dB
ダイナミックレンジ70.6 dB
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)SE: 1 μs ~ 14 μs UE: 15 μs ~ 10 sec
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed,YUV422_8_UYVY,YUV422_8,RGB8,BGR8
イメージバッファ256MB
寸法29mmx29mmx30mm
適用温度保管時：-30℃~80℃、動作時：−30℃~50℃
重さ85g
IOHirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、汎用I/O（GPIO）×1
電源電圧USBコネクタ経由の電源/HiroseコネクタによるDC電源、電圧範囲は9V〜24V
消費電力≈3.7W
ドライバーMV Viewer ドライバー

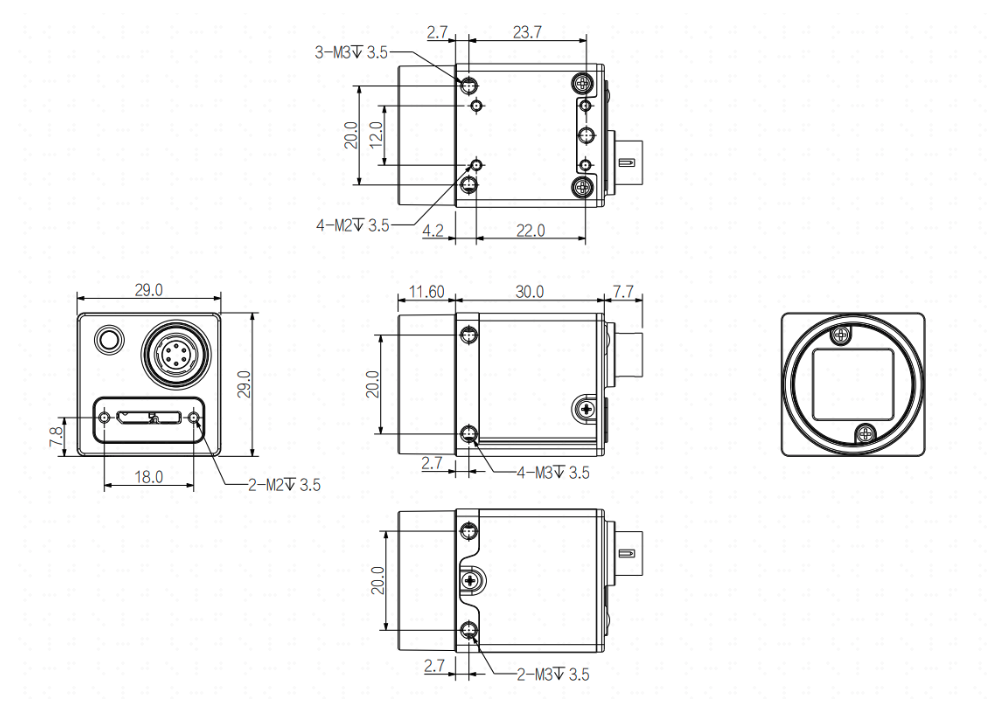

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ
iRAYPLEMT-XMT1628X1.1"16 mm2.8-16.0150 mmC2.5 µm20 MPM35.5*0.5
iRAYPLEMT-XMT1228X1.1"12 mm2.8-16.0100 mmC2.5 µm20 MPM43*P0.75
iRAYPLEMT-XMT5028X1.1"50 mm2.8-16.0250 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT3528X1.1"35 mm2.8-16.0200 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMT-XMT2528X1.1"25 mm2.8-16.0150 mmC2.5 µm20 MPM35.5×P0.5
iRAYPLEMH-KMH08528K4/3"8.5 mm2.8-22.0500 mmC3.1 µm10 MPM35.5×P0.5
iRAYPLEMH-XMH5028X1.1"50 mm2.8-16.0300 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH5020K4/3"50 mm2.0-22.0300 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH3528X1.1"35 mm2.8-16.0200 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH3520K4/3"35 mm2.0-22.0200 mmC3.1 µm10 MPM40.5×P0.5
iRAYPLEMH-XMH2528X1.1"25 mm2.8-16.0150 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH2520K4/3"25 mm2.0-22.0150 mmC3.1 µm10 MPM46×P0.5
iRAYPLEMH-XMH1628X1.1"16 mm2.8-16.0100 mmC3.1 µm12 MPM35.5×P0.5
iRAYPLEMH-KMH1620K4/3"16 mm2.0-22.0100 mmC3.1 µm10 MPM58×P0.5
iRAYPLEMH-XMH1228X1.1"12 mm2.8-16.0100 mmC3.1 µm12 MP-
iRAYPLEMH-KMH1220K4/3"12 mm2.0-22.0150 mmC3.1 µm10 MPM77×P0.5

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-FC-5M5 mありありありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-1.5M1.5 mありなしありUSB Micro-B→USB A

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
