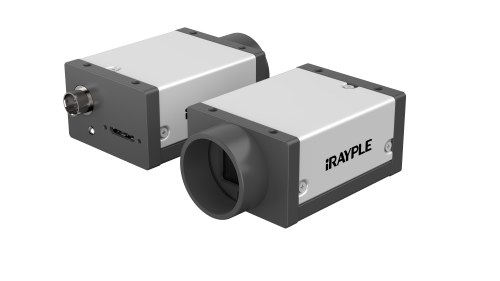

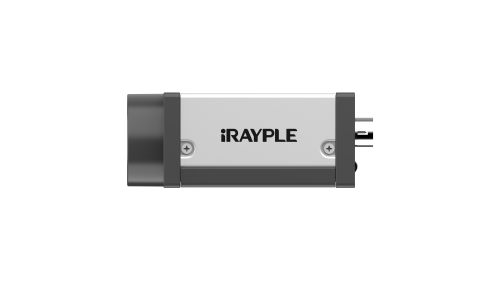

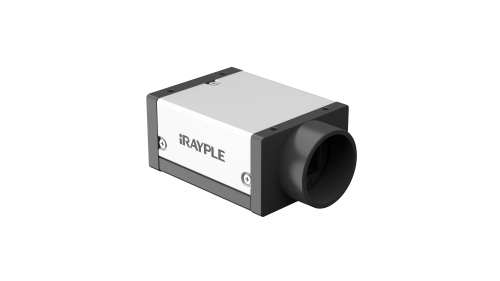

iRAYPLE AH5B57CU200E AHシリーズ / USB3.0対応エリアセンサー産業用カメラ

Gpixel GMAX0505 センサーを搭載のUSB3.0カメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目AH5B57CU200E 仕様
ブランドiRAYPLE
シリーズAH
型式AH5B57CU200E
センサーメーカーGpixel
センサーGMAX0505
解像度 MP26.2
解像度 H×V5120 × 5120 pix
センサーサイズ1.1″
ピクセルサイズ2.5 × 2.5 µm
シャッターGlobal
FPS14.7
モノ/カラーcolor
IFUSB3.0
レンズマウントC
S/N比35 dB
ダイナミックレンジ64 dB
ROI対応
X Flip対応
Y Flip対応
ゲイン1~32
ガンマ0~4、LUT対応
露光時間(s)5μs ~ 10 sec
トリガーモードSoftware Trigger/Hardware Trigger/Free Run Mode
画素欠陥補正機能対応
ピクセルフォーマットMono 8/10/12, Bayer GB,8/10/10Packed/12/12Packed,YUV422_8_UYVY,YUV422_8,RGB8,BGR8
寸法29 mm×44 mm×58 mm
適用温度保管時：-30℃~80℃、動作時：-30℃~50℃
重さ140g

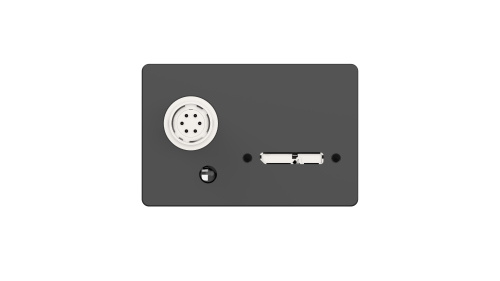

IOHirose 6pin: 光結合I/O入力ライン×1, 光結合I/O出力ライン×1、設定可能な入力および出力×1
電源電圧USBコネクタ経由電源供給/Hiroseコネクタ経由DC 9V~24V電源供給
消費電力≈3.7W
ドライバーMV Viewer ドライバー

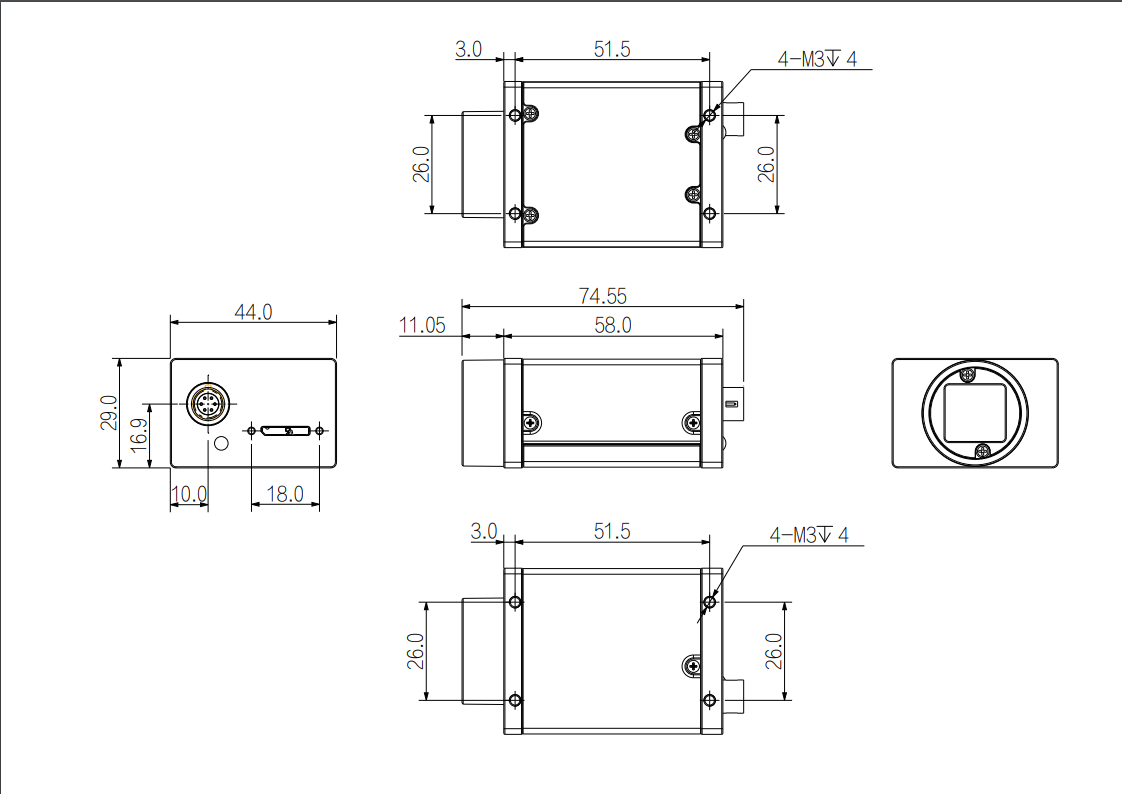

外形図

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-10M10 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC04-U3-AM-MicroB(N)-OF-5M5 mありありありUSB Micro-B→USB A光ファイバーケーブル、金属コネクタ
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-FC-5M5 mありありありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC03-U3-AM-MicroB-3M3 mありなしありUSB Micro-B→USB A
iRAYPLEUSB3.0 CableC02-U3-AM-MicroB-1.5M1.5 mありなしありUSB Micro-B→USB A

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
