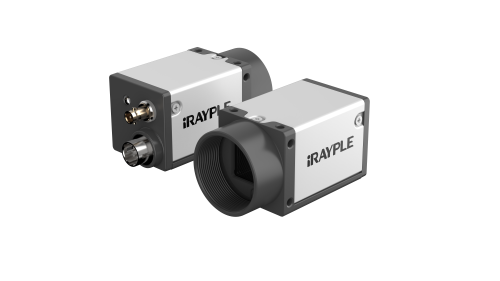

Gpixel GMAX3412 センサーを搭載のCXP-12カメラ。
iRAYPLE AH5A27MP000E AHシリーズ / CXP-12対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | AH5A27MP000E 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AH |
| 型式 | AH5A27MP000E |
| センサーメーカー | Gpixel |
| センサー | GMAX3412 |
| 解像度 MP | 12 |
| 解像度 H×V | 4096 × 3072 pix |
| センサーサイズ | 1.1″ |
| ピクセルサイズ | 3.4 × 3.4 µm |
| シャッター | Global |
| FPS | 94 |
| モノ/カラー | mono |
| IF | CXP-12 |
| コネクタ | HD-BNC |
| レンズマウント | C |
| S/N比 | 39.5 |
| ダイナミックレンジ | 67.9 |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | 1~32 |
| 露光時間(s) | 7μs~15s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| ピクセルフォーマット | Mono 8/10/12 |
| 寸法 | 29 mm×29 mm×42 mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：-30℃~40℃ |
| 重さ | 103 |
| IO | Hirose 6pin:光結合I/O入力ライン×1、光結合I/O出力ライン×1、汎用I/O（GPIO）×1 |
| 電源電圧 | DC 24V 電源供給 Hirose 6pinコネクタ経由、PoCXP対応 |
| 消費電力 | 5W |
| ドライバー | MV Viewer ドライバー |

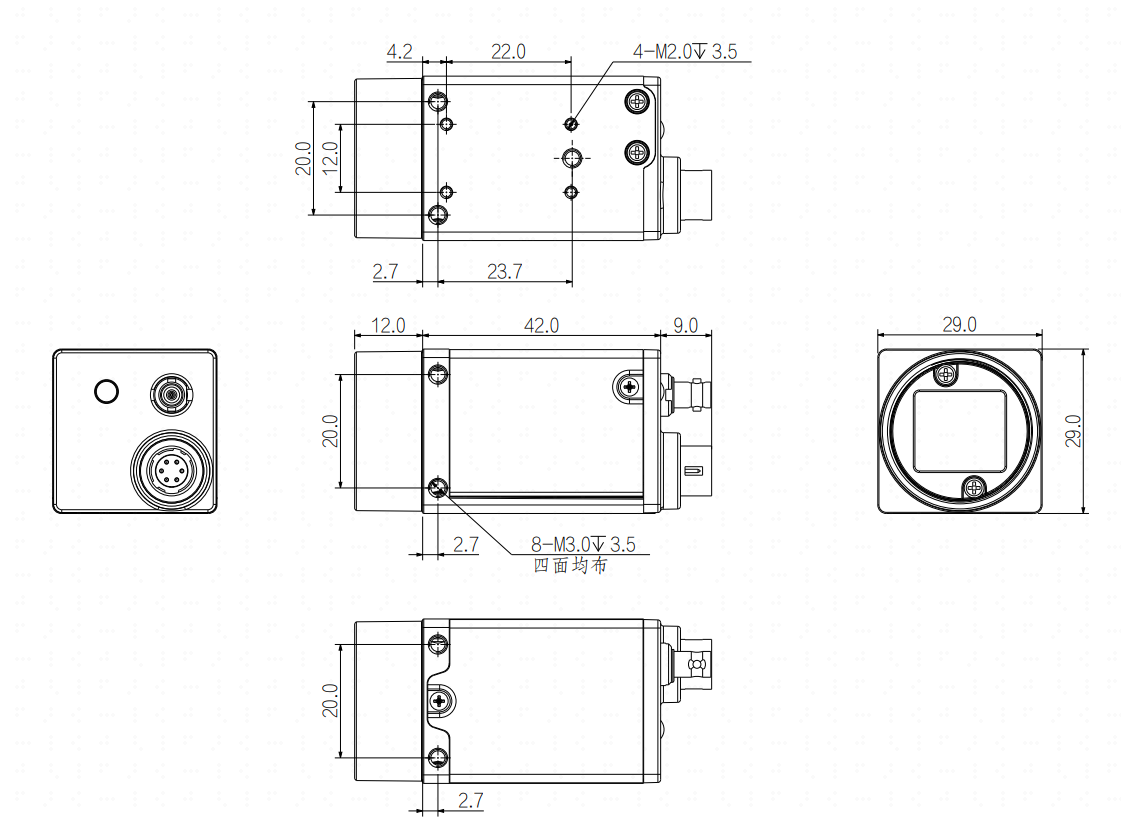

外形図
周辺機器
レンズ
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-5M | 5 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-7M | 7 m | なし | あり | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | CXP12-HDBNC-HDBNC-NCMBMBCBB-3M | 3 m | なし | あり | あり | HDBNC→HDBNC |
