Gpixel GMAX0505 センサーを搭載のCXP-6カメラ。
iRAYPLE A9B57CP340E AXシリーズ / CXP-12対応エリアセンサー産業用カメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | A9B57CP340E 仕様 |
|---|---|
| ブランド | iRAYPLE |
| シリーズ | AX |
| 型式 | A9B57CP340E |
| センサーメーカー | Gpixel |
| センサー | GMAX0505 |
| 解像度 MP | 25 |
| 解像度 H×V | 5120 × 5120 pix |
| センサーサイズ | 1.1″ |
| ピクセルサイズ | 2.5 × 2.5 µm |
| シャッター | Global |
| FPS | 150 |
| モノ/カラー | color |
| IF | CXP-12 |
| コネクタ | DIN |
| レンズマウント | M42xP1.0 (FBL11.48) |
| 発売日 | 発売済み |
| S/N比 | 36 dB |
| ダイナミックレンジ | 63 dB |
| ビニング | - |
| ROI | 対応 |
| X Flip | 対応 |
| Y Flip | 対応 |
| ゲイン | 1~100 |
| ガンマ | - |
| 露光時間(s) | 15μs~5s |
| トリガーモード | Software Trigger/Hardware Trigger/Free Run Mode |
| 画素欠陥補正機能 | 対応 |
| ピクセルフォーマット | BayerGR8/10/12、BayerRG8/10/12、BayerGB8/10/12、BayerBG8/10/12 |
| 寸法 | 80×80×65mm |
| 適用温度 | 保管時：-30℃~80℃、動作時：-30℃~50℃ |
| 重さ | 890 g |
| IO | Hirose 12pin:光結合I/O入力ライン×3、光結合I/O出力ライン×3、RS232×1 |
| 電源電圧 | DC 24V power supply via 12-pin Hirose interface |
| 消費電力 | 19.4 W |
| 適合 | CE、FCC |
| ドライバー | MV Viewer ドライバー |

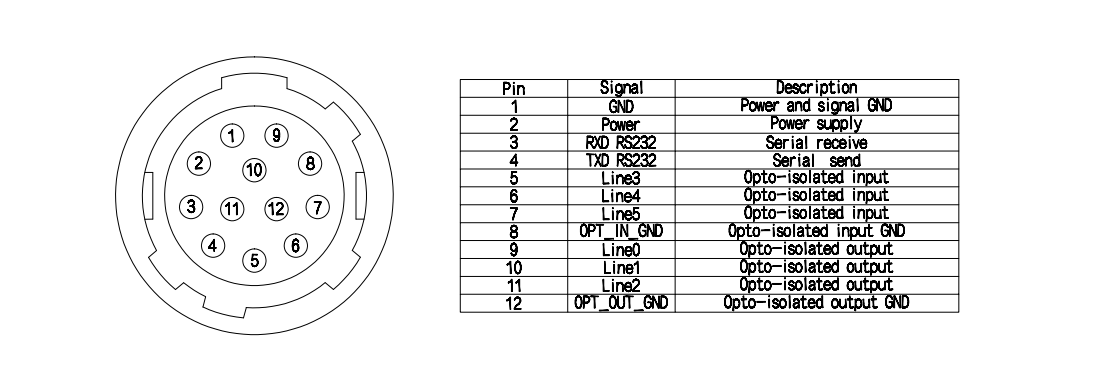

ピンアサイン
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | CoaXPress-12 Cable | C03-CXP-HDBNC-HDBNC-3M | 3 m | あり | HDBNC→HDBNC | |
| iRAYPLE | CoaXPress-12 Cable | C03-CXP-HDBNC-HDBNC-5M | 5 m | あり | HDBNC→HDBNC |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|---|---|---|---|---|---|
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-20M | 20 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-10M-LC | 10 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-15M-LC | 15 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-5M-LC | 5 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-10M | 10 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-15M | 15 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-DC-3M-LC | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C02-IO-6PIN-1M-LC | 1 m | なし | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-15M | 15 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-10M | 10 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-DC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ、DC5.5メスプラグ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-5M | 5 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-3M | 3 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C03-IO-6PIN-FC-1M | 1 m | あり | Hirose 6pin メスプラグ→先バラ | |
| iRAYPLE | Hirose 6 pin Power& IO Cable | C01-IO-6PIN-DC-3M | 3 m | なし | Hirose 6pin メスプラグ→先バラ、DC5.5 メスプラグ |
