Onsemi PYTHON1300 センサーを搭載のGigEカメラ。

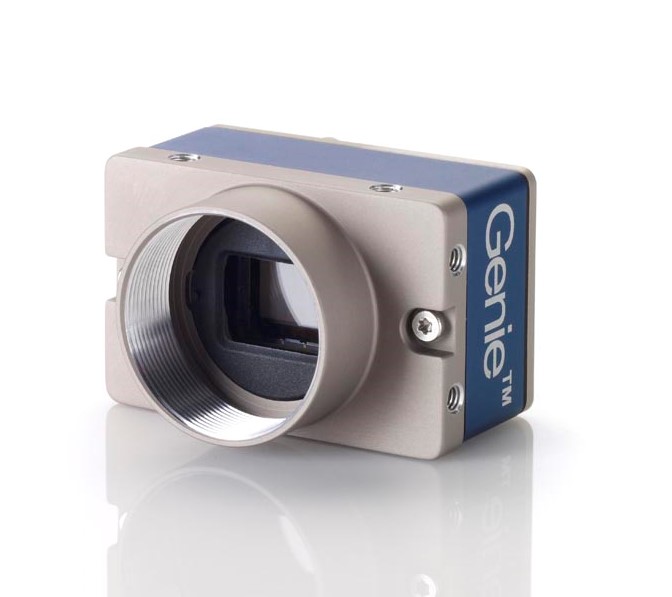

Teledyne Dalsa G3-GM12-M1281 Genie Nanoシリーズ / GigE対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | G3-GM12-M1281 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Genie Nano |
| 型式 | G3-GM12-M1281 |
| センサーメーカー | Onsemi |
| センサー | PYTHON1300 |
| 解像度 MP | 1.3 |
| 解像度 H×V | 1280 × 1024 pix |
| センサーサイズ | 1/2″ |
| ピクセルサイズ | 4.8 × 4.8 µm |
| シャッター | Global |
| FPS | Standard: 92 TurboDrive: 200 |
| ラインレート | - |
| モノ/カラー | NIR |
| IF | GigE |
| コネクタ | - |
| レンズマウント | CS |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| S/N比 | 39.7 dB |
| ダイナミックレンジ | 61.8 dB |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | - |
| Y Flip | 対応 |
| ゲイン | x1~x4 |
| ホワイトバランス | - |
| ガンマ | 0.001~2.0 |
| 露光時間(s) | 34 μs~16 s |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 2セット設定可能 |
| ピクセルフォーマット | Mono8、10 |
| イメージバッファ | 90 MB |
| 寸法 | 38.9×29×44 mm |
| 適用温度 | 保管時：-40℃~80℃、動作時：-20℃~65℃ |
| 重さ | 46 g |
| IO | 10pin(TFM-105-02-L-D-WT), TTL/LVTTL入力x2, TTL/LVTTL出力x2 |
| 電源電圧 | PoE, 10pin(TFM-105-02-L-D-WT) +12~36 V DC |
| 消費電力 | ~5 W |
| 適合 | CE、 FCC、 KC、 IP30、 IEEE 802.3af |
| ドライバー | DALSA Sapera SDK |
外形図

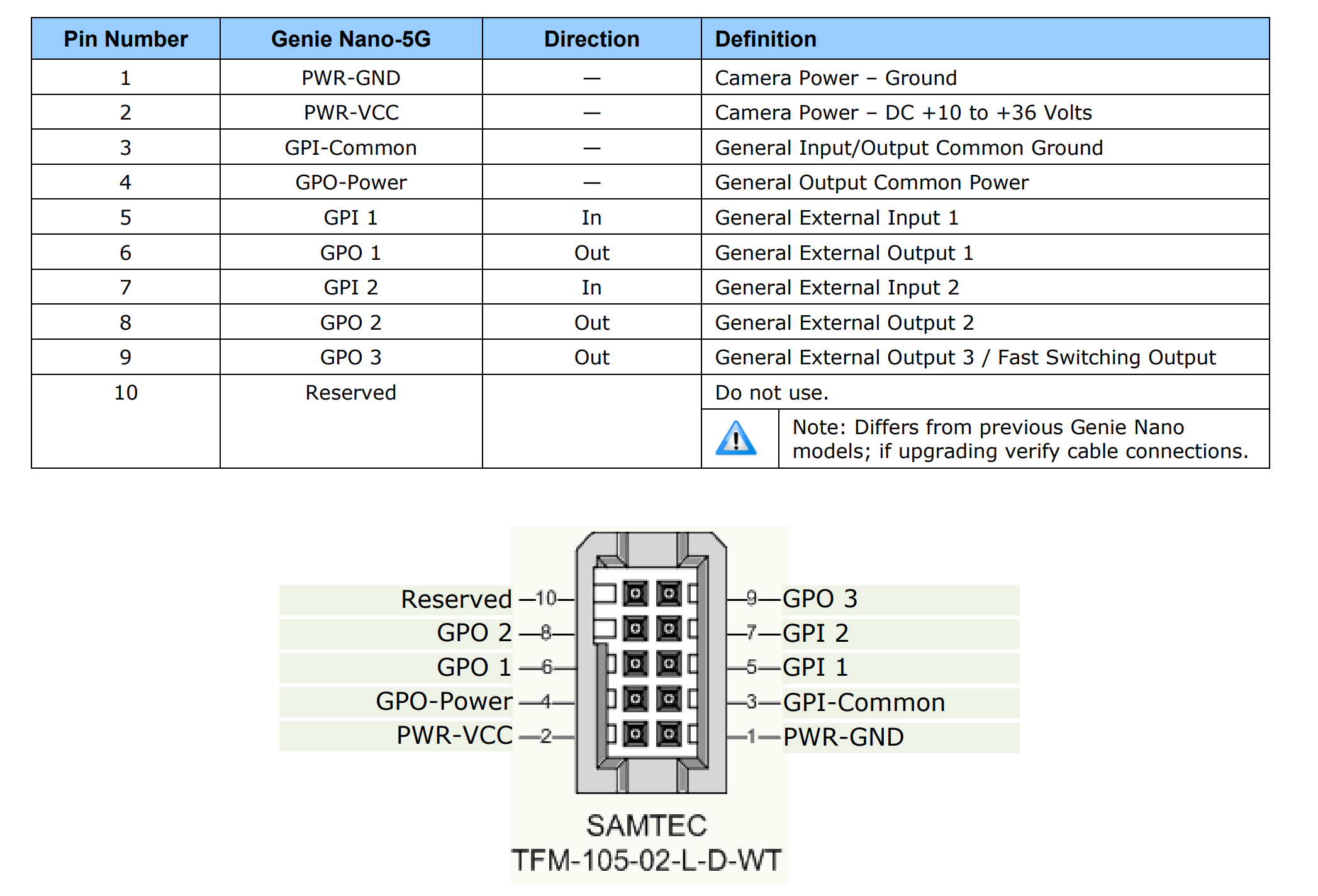

ピンアサイン
周辺機器
レンズ
| ブランド | シリーズ | 型式 | 対応イメージサークル | 焦点距離 | 絞り範囲(F値) | 最短撮影距離 | レンズマウント | ピクセルピッチ | 対応解像度 | フィルターサイズ |
|---|
カメラケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 固定ネジ | 耐屈曲性 | シールド | コネクタ(カメラ側→ホスト側) | 備考 |
|---|---|---|---|---|---|---|---|---|
| Basler | Standard | GEV-C6-L20-ACE | 20m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L30-ACE | 30m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L50-ACE | 50m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6-L05-ACE | 5m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L10-ACE | 10m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L20-ACE | 20m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L25-ACE | 25m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Premium | GEV-C6HF-L05-ACE | 5m | あり | あり | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat 6 |
| Basler | Standard | GEV-C6A-ST-L10 | 10m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6A-ST-L20 | 20m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6A-ST-L05 | 5m | あり | なし | あり | RJ-45, horizontal locking screws/RJ-45, click-lock | Cat6a |
| Basler | Standard | GEV-C6-L10-ACE | 10m | なし | なし | あり | RJ-45, click-lock | Cat 6 |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-3M | 3 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-5M | 5 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-7M | 7 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-10M | 10 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-15M | 15 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C01-GE-RJ45-RJ45-50M | 50 m | あり | なし | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-3M | 3 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-5M | 5 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-7M | 7 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-10M | 10 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
| iRAYPLE | GigE Network Cable | C03-GE-RJ45-RJ45-FC-15M | 15 m | あり | あり | あり | RJ45→RJ45 | CAT5e |
IOケーブル
| ブランド | シリーズ | 型式 | ケーブル長 | 耐屈曲性 | コネクタ | 備考 |
|---|
