e2v Emelard 37M センサーを搭載のCameraLink HSカメラ。
Teledyne Dalsa FA-HM10-M6205 Falcon4シリーズ / CameraLink HS対応エリアセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | FA-HM10-M6205 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Falcon4 |
| 型式 | FA-HM10-M6205 |
| センサーメーカー | e2v |
| センサー | Emelard 37M |
| 解像度 MP | 37.7 |
| 解像度 H×V | 6144 × 6144 pix |
| センサーサイズ | 15.36mm ×15.36mm (APS-H) |
| ピクセルサイズ | 2.5 × 2.5 µm |
| シャッター | Global |
| FPS | 120 |
| ラインレート | - |
| モノ/カラー | mono |
| IF | CameraLink HS |
| コネクタ | CX4 |
| レンズマウント | M42×1 |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| S/N比 | - |
| ダイナミックレンジ | 58.2 dB |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | - |
| Y Flip | - |
| ゲイン | x1~x4 |
| ホワイトバランス | - |
| ガンマ | - |
| 露光時間(s) | TBA |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 2セット設定可能 |
| ピクセルフォーマット | Mono 8、10 |
| イメージバッファ | - |
| 寸法 | 59×59×70 mm |
| 適用温度 | 保管時：-40℃~80℃、動作時：-20℃~50℃ |
| 重さ | 320 g |
| IO | 10pin(TFM-105-02-L-D-WT), TTL/LVTTL入力x2, TTL/LVTTL出力x4 |
| 電源電圧 | 10pin(TFM-105-02-L-D-WT) +10~36 V DC |
| 消費電力 | 13 W |
| 適合 | CE, FCC, RoHS, KC, EU RoHS2, EU REACH, China RoHS2 |
| ドライバー | DALSA Sapera SDK |

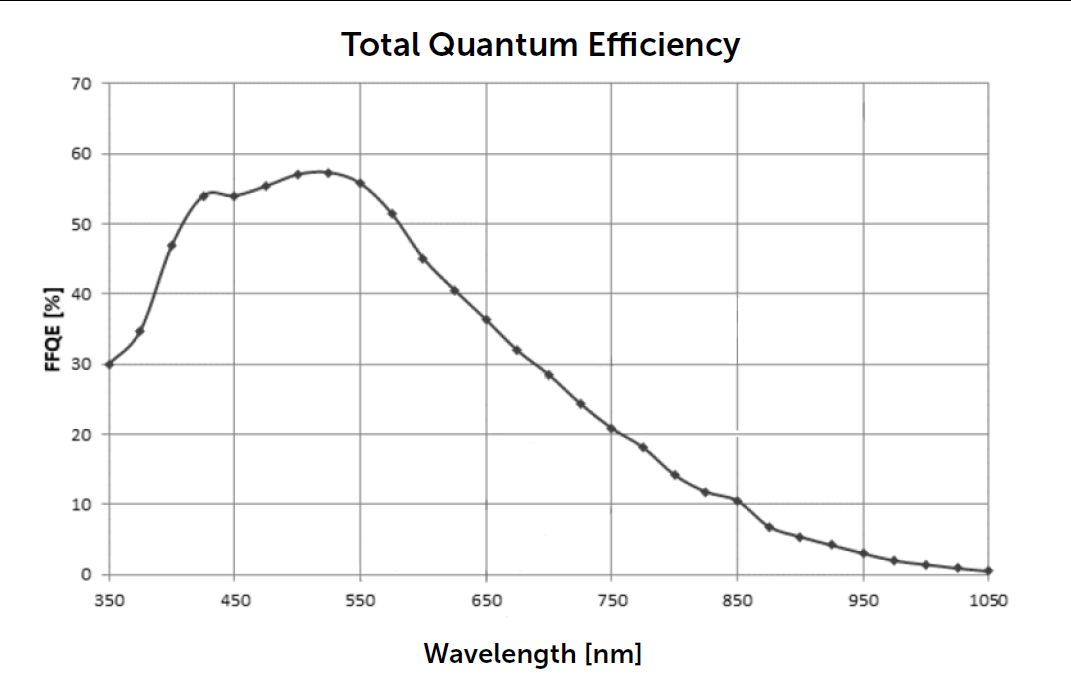

分光感度特性

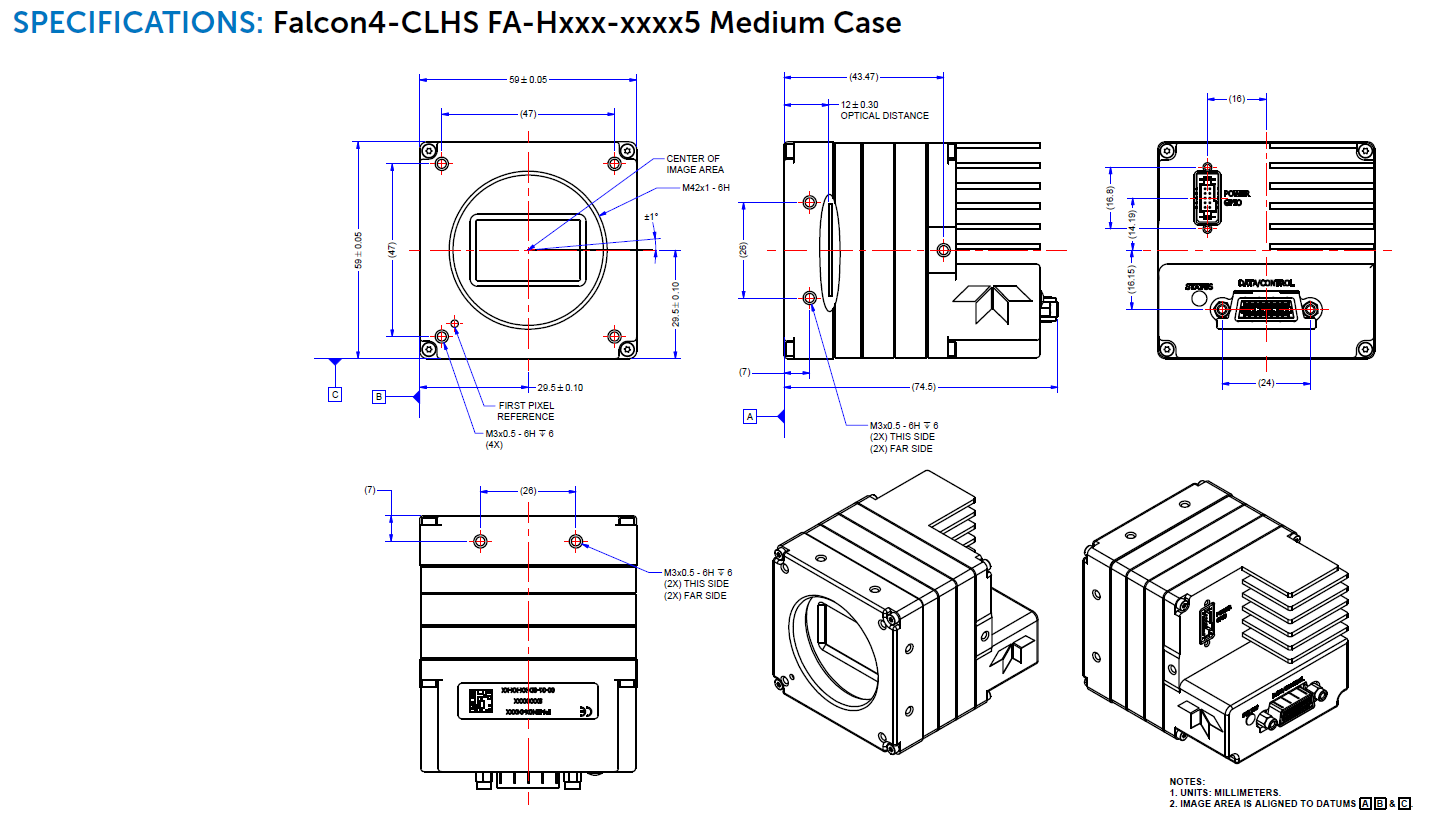

外形図

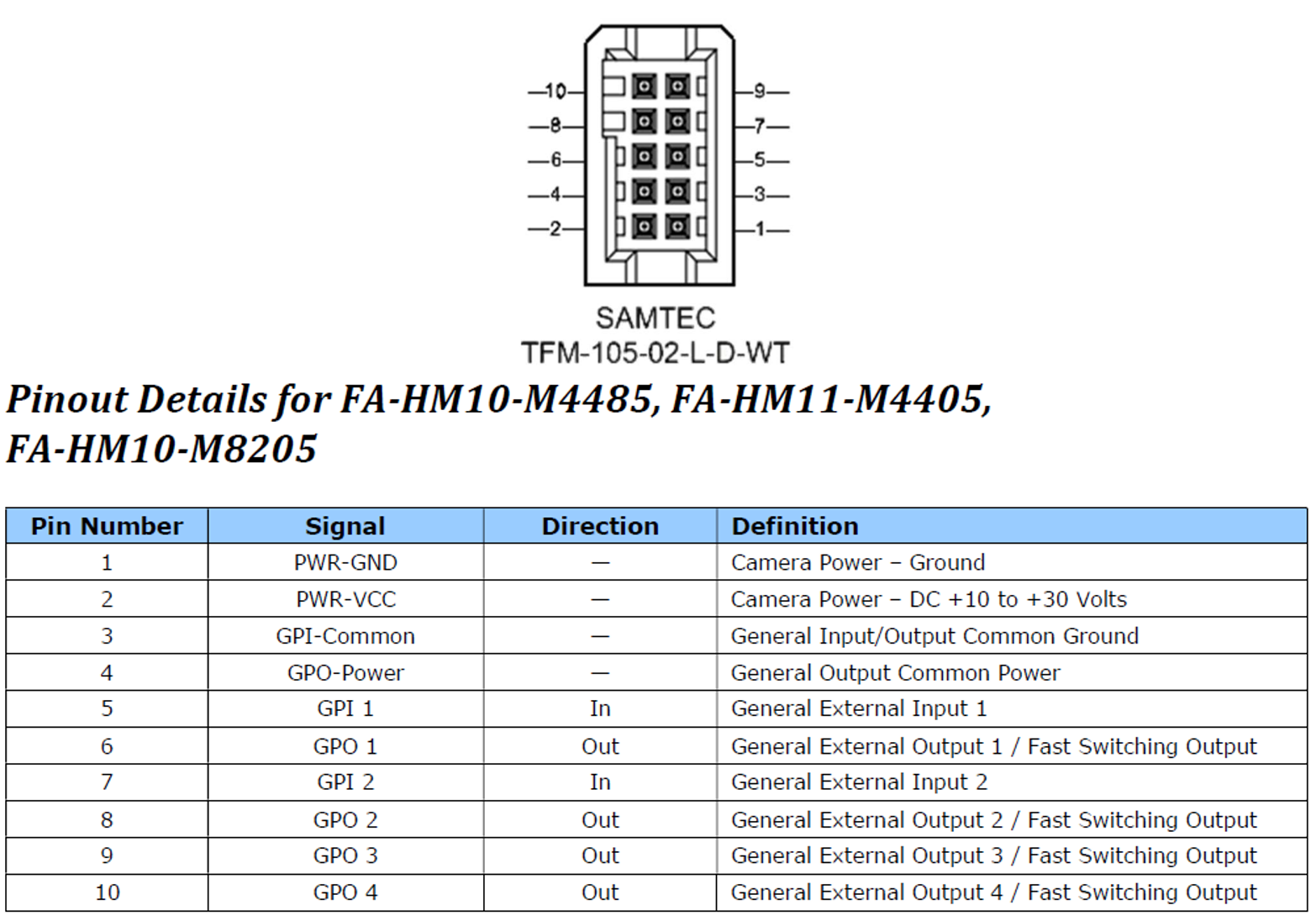

ピンアサイン
