Basler a2A5328-4gcIP67 ace2 Basicシリーズ / GigE対応エリアセンサーカメラ

Sony IMX540 センサーを搭載のGigEカメラ。

  • 仕様
  • 周辺機器
  • 資料ダウンロード

仕様

項目a2A5328-4gcIP67 仕様
ブランドBasler
シリーズace2 Basic
型式a2A5328-4gcIP67
センサーメーカーSony
センサーIMX540
解像度 MP24.4
解像度 H×V5328 × 4608 pix
センサーサイズ14.6mm ×12.6mm
ピクセルサイズ2.74 × 2.74 µm
シャッターGlobal
FPS4
モノ/カラーcolor
IFGigE
レンズマウントC
発売日発売済
ピクセルフォーマットMono8/10/10p/12/12p、BayerRG8/10/10p/12/12p、RGB8、BGR8、YCbCr422_8
寸法55.5 x 31 x 31 mm
適用温度保管時：-30°C~80°C、動作時：-10°C~60°C
重さ72 g
IOM8 6pin:光結合入力ライン×1/汎用I/O（GPIO）ライン×2
電源電圧PoE or 12-24 VDC
消費電力3W
適合"RoHS、CE (incl. RoHS)、 GigE Vision 2.0 、FCC、GenICam、IP67 UKCA"
ドライバーカメラコントロールソフトウェア pylon

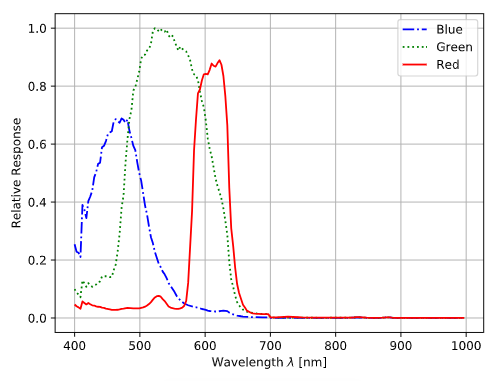

分光感度特性

外形図

ピンアサイン

周辺機器

レンズ

ブランドシリーズ型式対応イメージサークル焦点距離絞り範囲(F値)最短撮影距離レンズマウントピクセルピッチ対応解像度フィルターサイズ

カメラケーブル

ブランドシリーズ型式ケーブル長固定ネジ耐屈曲性シールドコネクタ(カメラ側→ホスト側)備考
BaslerStandardGEV-C6-L20-ACE20mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L30-ACE30mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L50-ACE50mなしなしありRJ-45, click-lockCat 6
BaslerStandardGEV-C6-L05-ACE5mなしなしありRJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L10-ACE10mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L20-ACE20mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L25-ACE25mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerPremiumGEV-C6HF-L05-ACE5mありありありRJ-45, horizontal locking screws/RJ-45, click-lockCat 6
BaslerStandardGEV-C6A-ST-L1010mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6A-ST-L2020mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6A-ST-L055mありなしありRJ-45, horizontal locking screws/RJ-45, click-lockCat6a
BaslerStandardGEV-C6-L10-ACE10mなしなしありRJ-45, click-lockCat 6
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-3M3 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-5M5 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-7M7 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-10M10 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-15M15 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC01-GE-RJ45-RJ45-50M50 mありなしありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-3M3 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-5M5 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-7M7 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-10M10 mありありありRJ45→RJ45CAT5e
iRAYPLEGigE Network CableC03-GE-RJ45-RJ45-FC-15M15 mありありありRJ45→RJ45CAT5e

IOケーブル

ブランドシリーズ型式ケーブル長耐屈曲性コネクタ備考
