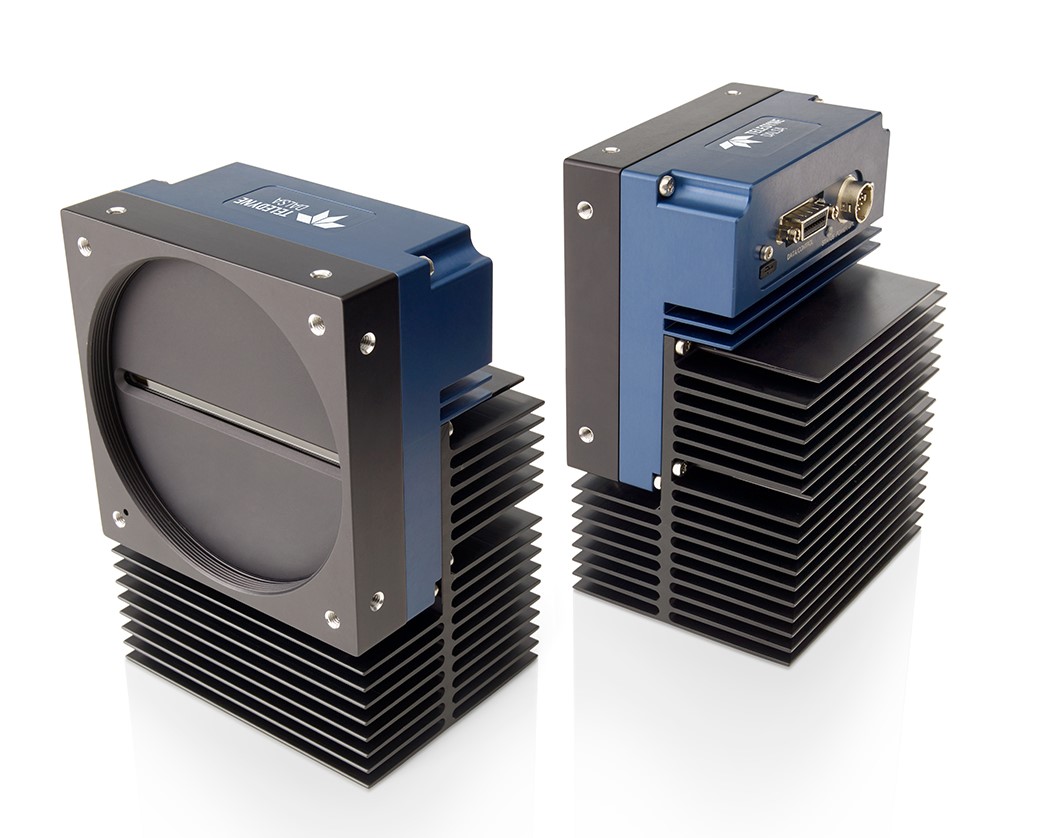

Teledyne Dalsa PX-HC-16K07T-00-R Piranha XLシリーズ / CameraLink HS対応ラインセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | PX-HC-16K07T-00-R 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Piranha XL |
| 型式 | PX-HC-16K07T-00-R |
| センサーメーカー | Teledyne DALSA |
| センサー | Teledyneオリジナル |
| ライン数 | TDI |
| 解像度 k | 16 k |
| 解像度 H×V | 16352 × 12 pix |
| センサーサイズ | - |
| ピクセルサイズ | 5 × 5 µm |
| シャッター | - |
| FPS | - |
| ラインレート | 70 kHz |
| モノ/カラー | Trilinear |
| IF | CameraLink HS |
| コネクタ | CX4 |
| レンズマウント | M90×1 |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| ダイナミックレンジ | - |
| ビニング | 対応 |
| ROI | 対応 |
| ゲイン | x1~x5 |
| ホワイトバランス | 自動ホワイトバランス機能あり |
| 露光時間(s) | 2~100 μs |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 8セット設定可能 |
| ピクセルフォーマット | RGB 8 bit |
| イメージバッファ | - |
| 寸法 | 97×140.21×78.7 mm |
| 適用温度 | 保管時：-20℃~80℃、動作時：0℃~60℃ |
| 重さ | 970 g |
| IO | - |
| 電源電圧 | +12~24 V DC、 Hirose 6-pin |
| 消費電力 | 36 W |
| 適合 | CE、 FCC、 RoHS |
| ドライバー | DALSA Sapera SDK |

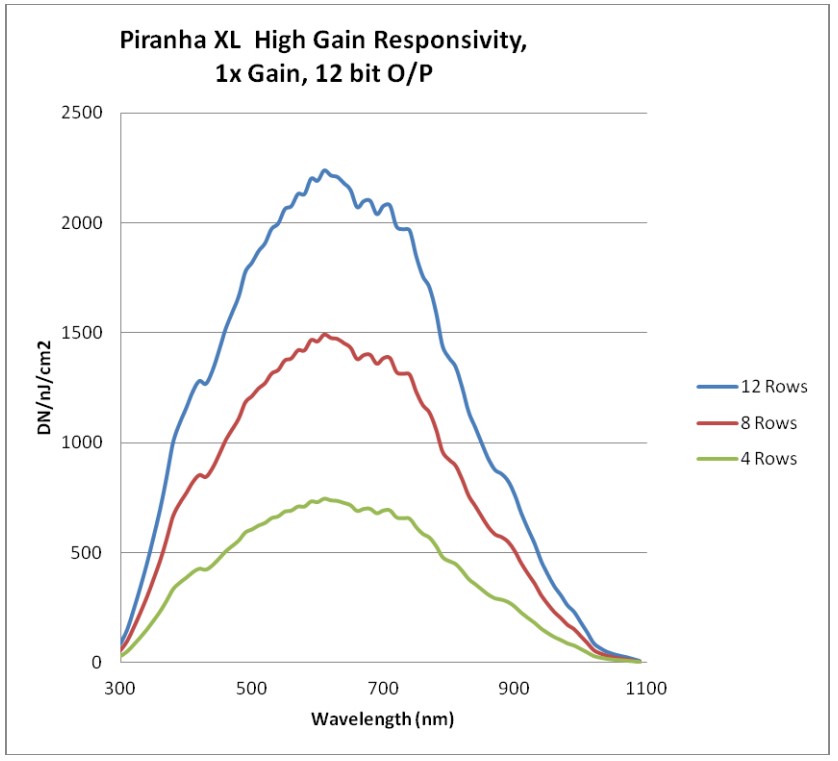

分光感度特性

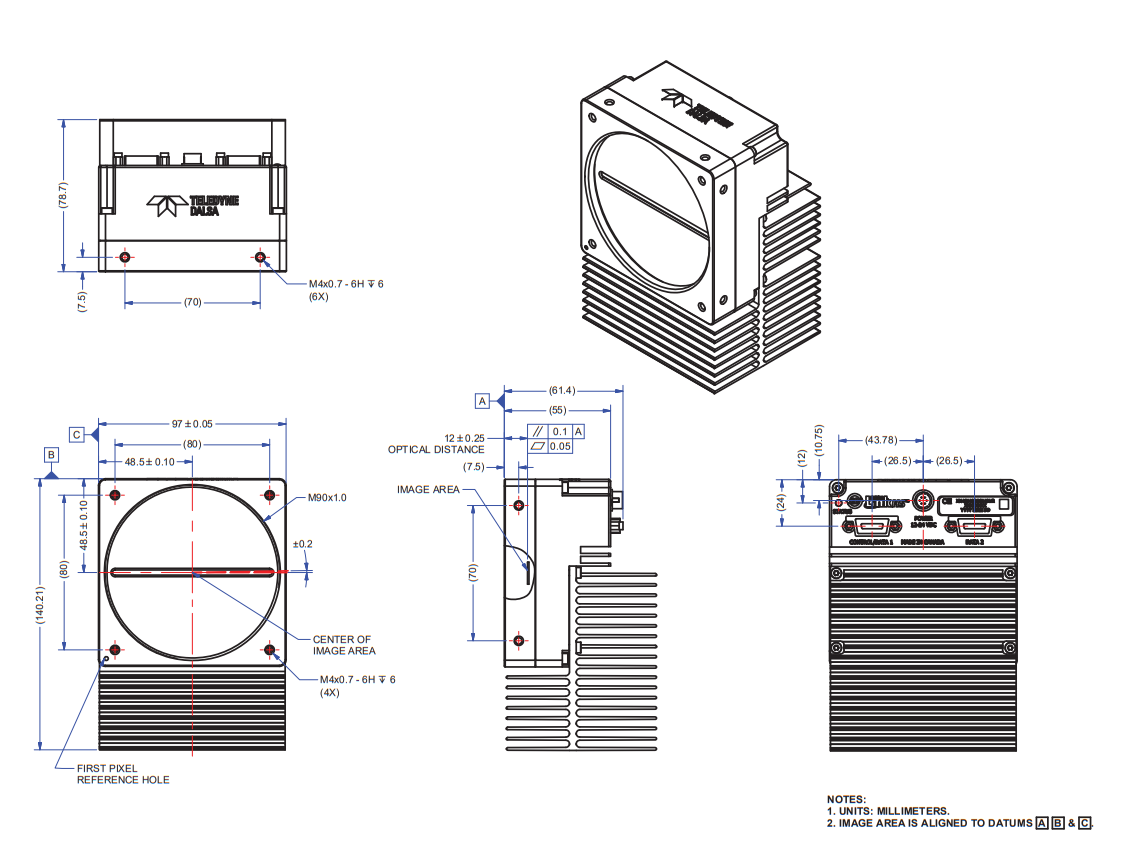

外形図
