Teledyne DALSA Teledyneオリジナル センサーを搭載のCameraLink HSカメラ。
Teledyne Dalsa ML-HM-16K30H-00-R Linea MLシリーズ / CameraLink HS対応ラインセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | ML-HM-16K30H-00-R 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Linea ML |
| 型式 | ML-HM-16K30H-00-R |
| センサーメーカー | Teledyne DALSA |
| センサー | Teledyneオリジナル |
| ライン数 | マルチ |
| 解像度 k | 16 k |
| 解像度 H×V | 16384 × 4 pix |
| センサーサイズ | - |
| ピクセルサイズ | 5 × 5 µm |
| シャッター | - |
| FPS | - |
| ラインレート | 300 kHz |
| モノ/カラー | mono |
| IF | CameraLink HS |
| コネクタ | CX4 |
| レンズマウント | M90×1 |
| 発売日 | 発売済み |
| HDR | 対応 |
| Multi-field撮像 | 対応 |
| ダイナミックレンジ | 72 dB |
| ビニング | 対応 |
| ROI | 対応 |
| ゲイン | 1x~10x |
| ホワイトバランス | - |
| 露光時間(s) | 3.2 μs~1.4 ms |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 16セット設定可能 |
| ピクセルフォーマット | Mono8/12 |
| イメージバッファ | 4GB |
| 寸法 | 97×140.5×78.6 mm |
| 適用温度 | 保管時：-20℃~80℃、動作時：0℃~65℃ |
| 重さ | 1.2 kg |
| IO | Hirose 12 pin、 入力：LVTTL×2、 出力：LVTTL×4 |
| 電源電圧 | +12 V to +24 V DC、 Hirose 12-pin' |
| 消費電力 | 25 W |
| 適合 | CE、FCC、RoHS |
| ドライバー | DALSA Sapera SDK |

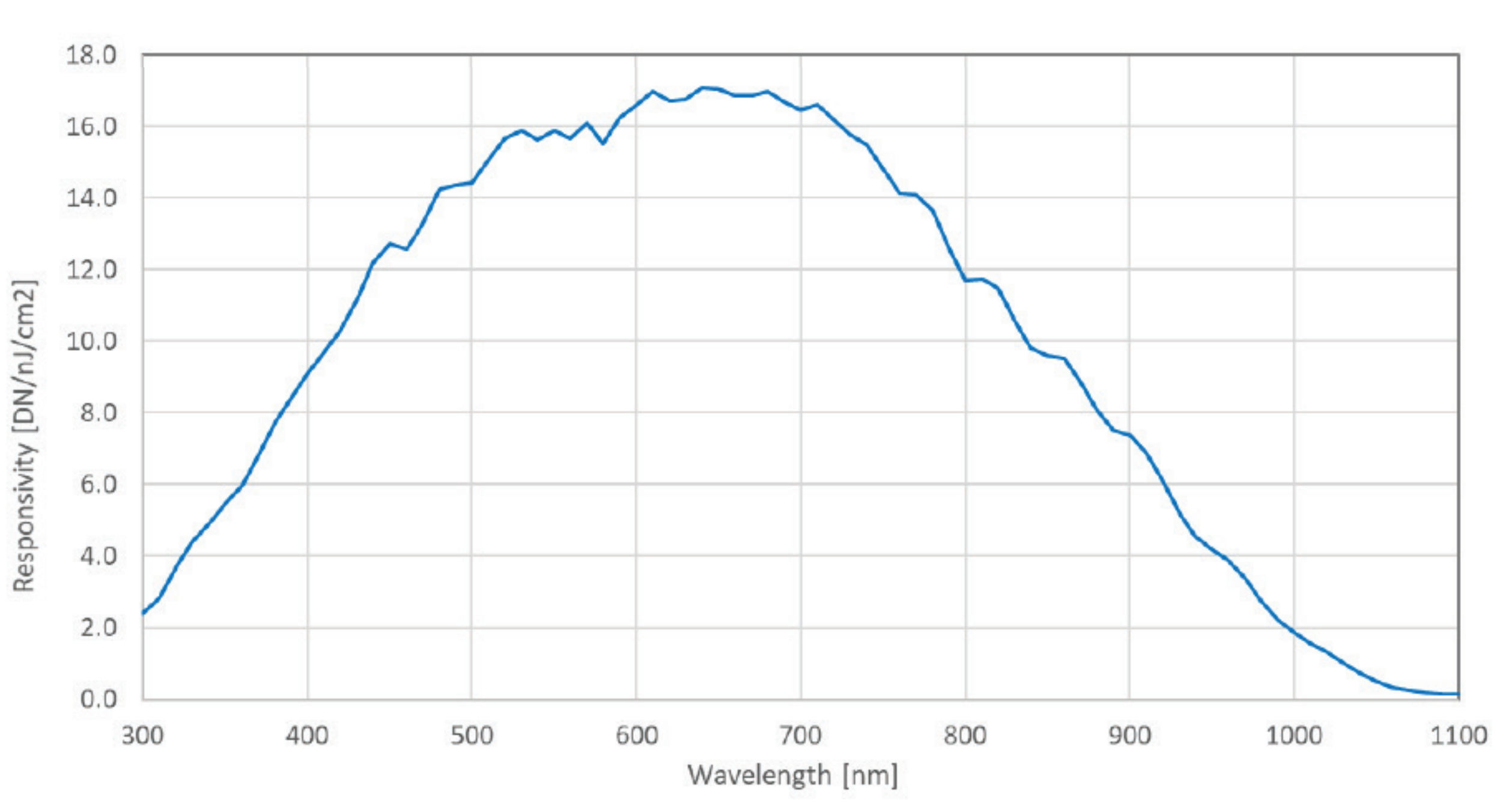

分光感度特性
外形図

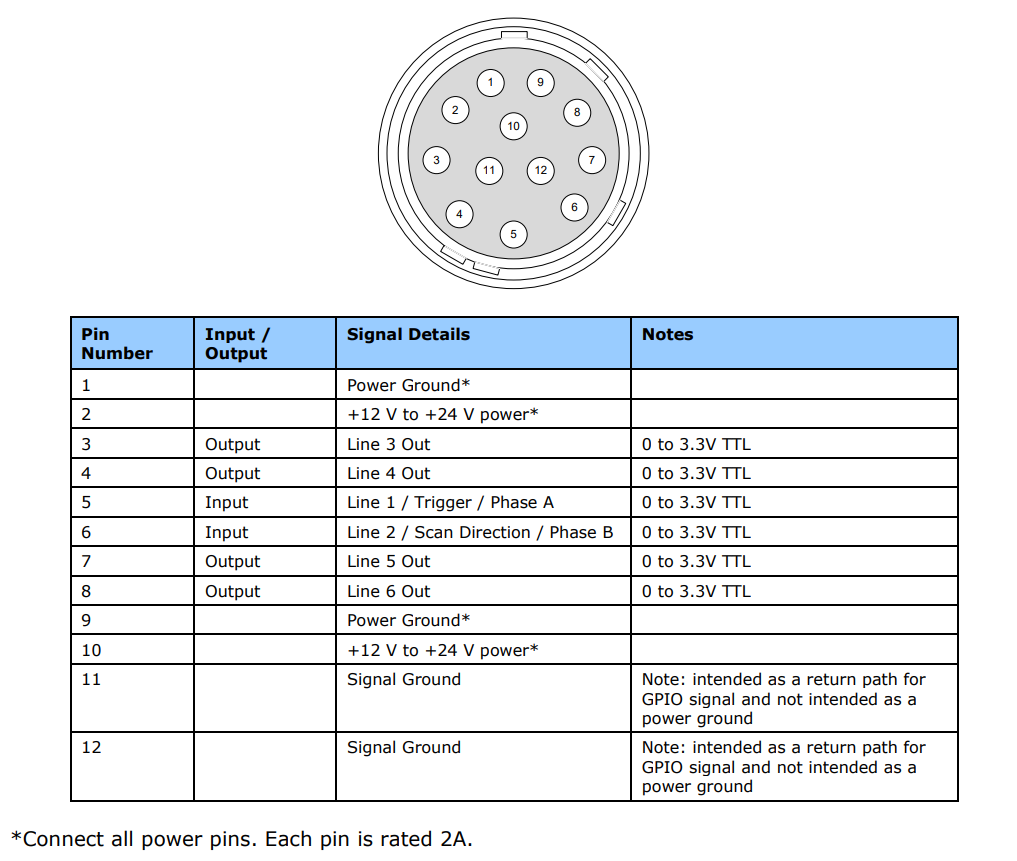

ピンアサイン
